產品匯總

300X緩閉式止回閥

- 產品型號:
- 300X
- 產品口徑:
- 20-800mm
- 產品壓力:
- 1.0-2.5mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、產品[緩閉式止回閥]的詳細資料：

產品型號：300X

產品名稱：緩閉式止回閥

產品特點：凱斯特牌300x緩閉式止回閥是安裝在高層建筑給水系統以及其他給水系統的水泵出口處、防止介質倒流、水錘及水擊現象的智能型閥門。該閥兼具電動閥、逆止閥和水錘消除器三種功能，可有效地提高供水系統的安全可靠’眭。并將緩開、速閉、緩閉消除水錘的技術原理一體化，防止開泵水錘和停泵水錘的產生．只需操作水泵電機啟閉按扭，閥門即可按照水泵操作規程自動實現啟閉，流量大、壓力損失小，適用于600口徑以下的閥門。

結構特點和用途:

300X緩閉止回閥由主閥、單向閥、針閥、球閥、微形過濾器和壓力表組成水力控制接管系統。利用水力自動操作，可使主閥得到最佳的開啟或關閉速度。防止水鍾水擊的產生，以達到緩閉消聲的效果。本產品利用水力自力控制，不需要其它裝置和能源，保養簡便，開啟及緩閉平穩。本系列閥門產品廣泛用于高層建筑、生活區等供水管網系統及城市供水工程。

工作原理:

　　當閥門從進口端給水時，水通過微型過濾器、針閥、單向閥進入主閥控制室，再經過球閥排水至下游。因?yàn)獒橀y開度小于球閥開度，即主閥控制室的排水速度大于進水速度，因此控制室壓力降低，作用于主閥盤下端的進口壓力打開主閥向下游供水。當管道停止供水時，若下游水開始回流，一部分回流水經球閥進入主控制室，由于單向閥作用，回流水不能從主控制室流出，引起主控制室逐漸升壓，緩緩關閉主閥。

二、主要技術參數:

公稱壓(Mpa)	殼體試驗壓力(MPa)	密封試驗壓力(MPa)	適用介質	介質溫度(℃)
1.0	1.5	1.1	水	0-80
1.6	2.4	1.76
2.5	3.75	2.75

三、主要零件材料:

零件名稱	零件材料
閥體閥蓋	WCB
閥座閥盤	銅合金
密封圈 O型圈	丁腈橡膠
閥桿	2Cr13
彈簧	50CrVA
針型閥	銅合金
球閥	銅合金
浮球閥	銅合金
微型過濾器	不銹鋼

四、凱斯特牌緩閉式止回閥主要外形連接尺寸：

DN	L	A	A1	H	H1	F	D mm			D1 mm			D2 mm			n-Φd
DN	mm	mm	mm	mm	mm	mm	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5	PN1.0	PN1.6	PN2.5
20	150	282	200	172	106	116	105	105	105	75	75	75	58	58	56	4-13.5	4-13.5	4-14
25	160	282	200	172	106	116	115	115	115	85	85	85	68	68	65	4-13.5	4-13.5	4-14
32	180	282	200	172	106	116	140	140	140	100	100	100	78	78	76	4-17.5	4-17.5	4-18
40	200	320	210	225	137	170	150	150	150	110	110	110	88	88	84	4-17.5	4-17.5	4-18
50	203	320	210	225	137	170	165	165	165	125	125	125	102	102	99	4-17.5	4-17.5	4-18
65	216	330	215	270	145	180	185	185	185	145	145	145	122	122	118	4-17.5	4-17.5	8-18
80	241	350	220	289	178	210	200	200	200	160	160	160	133	133	132	8-17.5	8-17.5	8-18
100	292	410	230	375	232	275	220	220	235	180	180	190	158	158	156	8-17.5	8-17.5	8-22
125	330	420	245	420	286	310	250	250	270	210	210	220	184	184	184	8-17.5	8-17.5	8-26
150	356	430	260	570	318	355	285	285	300	240	240	250	212	212	211	8-22	8-22	8-26
200	495	440	280	722	413	460	340	340	360	295	295	310	268	268	274	8-22	12-22	12-26
250	622	450	300	769	502	500	395	405	425	350	355	370	320	320	330	12-22	12-26	12-30
300	698	460	320	906	600	580	445	460	485	400	410	430	370	370	389	12-22	12-26	16-30
350	787	470	340	1025	638	640	505	520	555	460	470	490	430	430	448	16-22	16-26	16-33
400	914	480	360	1027	677	715	565	580	620	515	525	550	482	482	503	16-26	16-30	16-36
450	978	530	395	1027	677	780	615	640	670	565	585	600	532	550	548	20-26	20-30	20-36
500	1075	580	420	1135	685	830	670	715	730	620	650	660	585	585	609	20-26	20-33	20-36
600	1230	600	445	1270	725	920	780	840	845	725	770	770	685	685	720	20-30	20-36	20-39
700	1650	730	495	1460	865	980	895	910	960	840	840	875	800	800	820	24-30	24-36	24-42
800	1750	830	530	1640	925	1050	1015	1025	1085	950	950	990	905	905	928	24-33	24-39	24-48

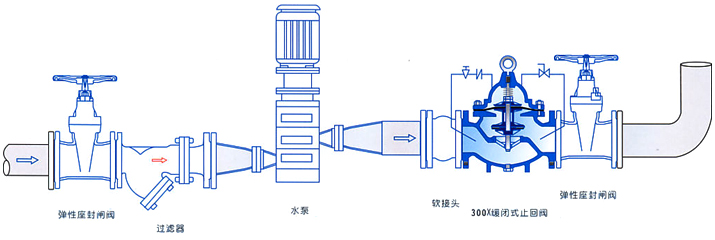

安裝示意圖

訂貨須知：

一、①緩閉式止回閥產品名稱與型號②緩閉式止回閥口徑③緩閉式止回閥是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定的緩閉式止回閥型號，請按緩閉式止回閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
