疏水閥系列
TSF雙金屬片式疏水閥
    • 產品型號:
    • TSF
    • 產品口徑:
    • 15~50mm
    • 產品壓力:
    • 1.6MPa~2.5MPa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[TSF雙金屬片式蒸汽疏水閥]的詳細資料:

    產品名稱:雙金屬片式蒸汽疏水閥

    產品特點:1、排空氣和不:輸送管線的壓力或重力使閥打開,迅速排除空氣和水,縮短升溫時間。 2、阻汽:進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力,并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此,在其壓力范圍內都能有效地工作。 3、排放冷凝水:冷凝水逐步漸降低了雙金屬元件的熱拉力,使排放孔逐漸打開,冷凝水暢通無阻礙地排放。 4、起止回閥作用:閥球能在管線產生加流時,立即關閉排放孔,無須附加裝置。

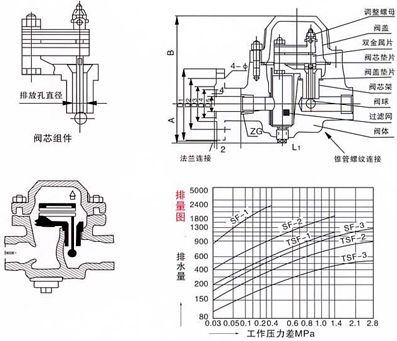

    尺寸圖

    二、通用型雙金屬疏水閥的四種功能:

    1、排空氣和不:輸送管線的壓力或重力使閥打開,迅速排除空氣和水,縮短升溫時間。
    2、阻汽:進入閥腔中的蒸汽使雙金屬元件彎曲產生熱拉力,并克服管道壓力是關閉閥球。熱拉力是隨相應的飽和蒸汽曲線變化的。因此,在其壓力范圍內都能有效地工作。
    3、排放冷凝水:冷凝水逐步漸降低了雙金屬元件的熱拉力,使排放孔逐漸打開,冷凝水暢通無阻礙地排放。
    4、起止回閥作用:閥球能在管線產生加流時,立即關閉排放孔,無須附加裝置。

    三、凱斯特牌雙金屬片式疏水閥主要連接尺寸:

    型號

    公稱通徑DN(mm)

    尺寸

    L

    H

    H1

    TSF-1/2/3

    15

    110

    130

    35

    20

    110

    130

    35

    25

    110

    130

    35

    SF-1/2/3

    15

    155

    170

    45

    20

    155

    170

    45

    25

    155

    170

    45

    四、主要零件材料:

    零件名稱

    材料

    閥體

    碳鋼

    墊片

    墊片

    F304柔性石墨

    閥芯組件

    不銹鋼

    排放孔密封面

    堆焊硬質合金

    過濾網

    不銹鋼

    五、凱斯特牌雙金屬片式疏水閥主要外型連接尺寸:

    型號

    公稱通徑DN(mm)

    尺寸

    L

    H

    D

    D1

    D2

    b

    f

    Z-Φd

    SF-1/2/3-GF

    15

    230

    180

    95

    65

    45

    14

    2

    4-Φ14

    20

    230

    180

    105

    75

    55

    14

    2

    4-Φ14

    25

    230

    185

    115

    85

    65

    14

    2

    4-Φ14

    32

    250

    195

    135

    100

    78

    16

    2

    4-Φ18

    40

    250

    200

    145

    110

    85

    16

    3

    4-Φ18

    50

    250

    208

    160

    125

    100

    16

    3

    4-Φ18

    TSF-1/2/3-GF

    15

    210

    140

    95

    65

    45

    14

    2

    4-Φ14

    20

    210

    145

    105

    75

    55

    14

    2

    4-Φ14

    25

    210

    150

    115

    85

    65

    14

    2

    4-Φ14

    訂貨須知:
    一、①雙金屬片式疏水閥產品名稱與型號②雙金屬片式疏水閥口徑③雙金屬片式疏水閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的雙金屬片式疏水閥型號,請按雙金屬片式疏水閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
