一、產品[針型閥]的詳細資料：
產品型號：J23SA-1.6(32)型
產品名稱：針型閥
二、主要零件材料：
|
零件名稱 |
閥桿、閥蓋、螺栓 |
閥桿、閥瓣、密封墊 Stem、Disc、Gasket |
填料 |
墊片Gasket |
手輪Handwheel |
|
J23SA-320 |
鉻鎳不銹鋼 |
不銹鋼 |
聚四氟乙稀，柔性石墨 |
橡膠石棉板 Latex asbestos |
優質碳鋼High grade carbon steel |
三、主要性能規范：
|
型號 |
公稱壓力PN Mpa |
試驗壓力PS(Mpa)_Test pressure |
工作壓力(Mpa) Working pressure |
工作溫度(OC) Working temps. |
適用介質Applicable medium |
||
|
殼體 |
密封(液)Seal |
密封(氣)Seal |
|||||
|
J23SA-160 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540OC |
液化石油氣水，酸，蒸汽，油品等 |
|
C≤425 OC |
|||||||

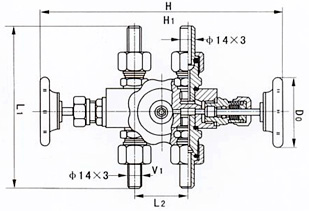

四、凱斯特牌J23SA型針型閥主要外形及連接尺寸：
|
型號 |
公稱直徑 |
尺寸 Dimension |
重量Weight |
||||||
|
L |
V1 |
Do |
H |
H1 |
L1 |
L1 |
|||
|
J23SA-320 |
6 |
260 |
14 |
65 |
175 |
190 |
160 |
54 |
2.6 |
訂貨須知：
一、①J23SA型針型閥產品名稱與型號②J23SA型針型閥口徑③J23SA型針型閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的J23SA型針型閥型號，請按J23SA型針型閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
