法蘭止回閥
H44H德標旋啟式止回閥
    • 產品型號:
    • H44H德標
    • 產品口徑:
    • 15-400mm
    • 產品壓力:
    • 1.0-10.0Mpa
    • 產品材質:
    • 鑄鐵、鑄鋼、不銹鋼
產品說明
  • 一、產品[德標旋啟式止回閥]詳細資料
    產品用途：
    　　旋啟式止回閥適用于公稱壓力PN1.0MPa~42.0MPa、Class150-2500；公稱通徑DN15~1200mm、NPS1/2~48；工作溫度－196~540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、醋酸、強氧化性介質及尿素等多種介質。適用于清凈介質，不宜用于含有固體顆粒和粘度較大的介質。
    用途及特點：
        該產品嚴格按 DIN3356 標準設計制造，銷軸與閥瓣連接采用內裝式結構，性能優良，密封更可靠。產品廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
    采用標準：
    GH44H/Y/W-16 、 25 、 40 、 64 、 100
    執行標準： DIN3356
    設計制造： DIN3356
    結構長度： DIN3202
    連接法蘭： DIN2543-2545
    試驗與檢驗： DIN3230
    結構特點：
    　　1、結構長度短，其結構長度只有傳統法蘭止回閥的1/4~1/8
    　　2、體積小、重量輕、其重量只有傳統法蘭止回閥的1/4~1/20
    　　3、閥瓣關閉快速，水錘壓力小
      　4、水平或垂直管道均可使用，安裝方便
        5、流道通暢、流體阻力小
      　6、動作靈敏、密封性能好
    　　7、閥瓣行程短、關閥沖擊力小
      　8、整體結構、簡單緊湊、造型美觀
    　　9、使用壽命長、可靠性高 　　
    作用原理：通過汽缸塞的上下移動，協助閥瓣快速啟閉以達到密封面　　
    結構說明：A 結構形式：旋啟式單閥瓣 、B 驅動方式：對焊連接、C 連接形式：對焊連接 、D 閥門的開啟和關閉由氣動裝置來控制，加快閥門的開啟和關閉速度?！　?/font>
    維護與保養：
        1該閥門應存放在干燥通風的室內，做到防潮、防雨、防銹。 　　
        2 存放月運輸時啟閉件應處于關閉裝置，同時應做好以下工作：a 閥瓣應固定于開啟位置、b 通徑兩端內口用泡沫板堵塞，端口須用悶蓋塞緊，予以防塵、防銹，保持通道清潔和端面的平整、c 汽缸部位進行適當?shù)陌b防護、防震和防碰、d 閥門放置時應平穩，氣動驅動裝置朝上，不得相互受擠?！　?br />     3 長久放置時應定期檢查。每三個月對兩通道、密封面上的污垢和銹跡，焊接口的防護狀況進行檢查，擦拭污垢和銹跡后，重新涂刷防銹油予以防護。
    安裝與使用
    　　1 抽汽止回閥垂直安裝在水平管道上，使用是一般處于全開狀態?！　?br />     2 安裝前應先進行以下工作：A卸掉閥門通道兩端的悶蓋和泡沫板，清潔內腔，去除油垢；B剝?nèi)ラy瓣表面上的油紙，去除閥瓣面上的油垢；　　
        3 安裝時介質的流向必須限制?！　?br />     4 通過管路的介質不應帶有硬質顆粒，以免損傷密封面　　
        5 該閥門出廠前以逐臺進行檢驗和試驗合格，安裝單位可直接壓力試驗或安裝使用。
    二、產品性能規范
    壓力等級
    常溫試驗壓力 (Mpa)
    殼體
    密封
    低氣壓密封
    公稱壓力 (Mpa)
    1.6
    2.4
    1.76
    0.6
    2.5
    3.75
    2.75
    0.6
    4.0
    6.0
    4.4
    0.6
    適用溫度
    -29~425℃
    適用介質
    水. 蒸汽. 熱油. 油品等
    三、主要零部件材質
    序號
    名稱
    材質
    1
    閥體
    WCB CF8.CF8W CF3. CF3M
    2
    閥瓣
    25 1Cr13 2Cr13 1Cr18Ni9TioCr18Ni12Mo2Ti
    3
    閥蓋
    1Cr18Ni9Ti. 304. 316. 304L .316L
    4
    彈簧
    WCB CF8.CF8W CF3. CF3M
    5
    雙頭螺栓
    ASTM A193-B7 .A193-B8.A193-B8M
    6
    六角螺母
    ASTM A194-B2. A194-8. A194-8M

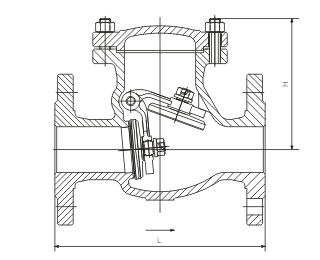

    四、主要外形尺寸.重量.KV值(H44H-25)
    型號
    H44H/W
    壓力級
    PN16.25.40
    口徑
    15
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    250
    300
    350
    400
    L
    130
    150
    160
    180
    200
    230
    290
    310
    350
    400
    480
    600
    730
    850
    980
    1100
    H
    70
    70
    80
    80
    85
    95
    110
    130
    155
    165
    214
    285
    325
    365
    680
    780
    Kv
    5.7
    7.8
    11.8
    17.9
    27.5
    48
    77.6
    19
    168
    251
    389
    664
    1017
    1446
    1850
    2890
    PN16重量(Kg)
    2.4
    3
    3.8
    5.7
    7.4
    10.3
    15.2
    20.4
    31
    49
    69
    132
    198
    278
    358
    485
    PN25重量(Kg)
    3.5
    4.4
    5
    6
    8
    11
    16
    21
    32
    51
    70
    136
    218
    330
    378
    500
    PN40重量(Kg)
    3.8
    4.9
    5.9
    7
    10.4
    12.3
    22.7
    28.5
    40
    64
    90
    170
    240
    370
    420
    520
    訂貨須知：
    一、①H44H德標旋啟式止回閥產品名稱與型號②H44H德標旋啟式止回閥口徑③H44H德標旋啟式止回閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的H44H德標旋啟式止回閥型號，請按H44H德標旋啟式止回閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
