一、產品[HH47X型碟式緩沖止回閥]詳細資料
型號：H47X、H47H、HH47X、HH47H、H47XF、HDH47X
結構特點
本廠生產的H47X 、H47H 、HH47X 、HH47Y 、 HH47W HH47H 、H47F 、HDH47X型碟式緩沖止回閥，主要用于工業供水、污水處理廠的水泵出口處，防止管網中介質逆流。自動消除破壞性水錘，從而保證水泵和管路不受損壞。該閥主要由閥體、閥瓣、緩沖裝置和微量調節閥組成。該產品具有結構新穎、體積小、流體阻力小、運行平穩、密封可靠、耐磨損、緩沖性能好等特點，是工業用水和城市排污的最佳產品。
二、主要零件材料
|
零件名稱 |
閥體 |
碟板 |
密封圈 |
閥桿 |
填料 |
|
材料 |
灰鑄鐵碳鋼 |
灰鑄鐵、鑄鋼、球墨鑄鐵 |
丁腈耐油橡膠、氯丁橡膠 |
不銹鋼 |
聚四氟乙烯 |
三、主要技術參數
|
型號 |
公稱壓力PN（MPa） |
試驗壓力Ps（MPa） |
工作壓力P（MPa) |
介質溫度 （℃） |
適用介質 |
|
|
殼體 |
密封 |
|||||
|
H47X、H47H、Hh47X、Hh47H、H47Xf、HDH47X |
1.0 |
1.5 |
1.1 |
1.0 |
0-80℃ |
水、油品、海水、污水 |
|
1.6 |
2.4 |
1.75 |
1.6 |
|||
|
2.5 |
3.75 |
2.75 |
2.5 |
|||

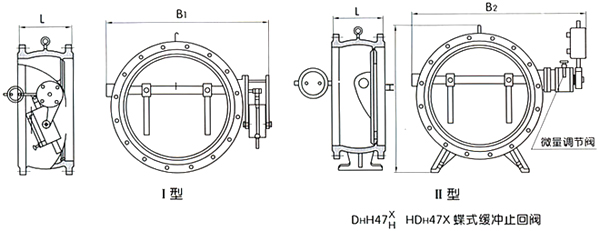

四、主要外形尺寸（法蘭連接尺寸：PN10、16、25按JB/T78-94標準）
|
公稱通徑DN（mm) |
尺寸 |
|||
|
L |
H |
B1 |
B2 |
|
|
200 |
230 |
550 |
540 |
600 |
|
250 |
250 |
630 |
600 |
700 |
|
300 |
270 |
690 |
650 |
740 |
|
350 |
290 |
780 |
710 |
800 |
|
400 |
310 |
860 |
770 |
870 |
|
450 |
330 |
910 |
830 |
920 |
|
500 |
350 |
980 |
900 |
1000 |
|
600 |
390 |
1070 |
1090 |
1250 |
|
700 |
430 |
1220 |
1200 |
1360 |
|
800 |
470 |
1320 |
1320 |
1480 |
|
900 |
510 |
1430 |
1420 |
1580 |
|
1000 |
550 |
1550 |
1550 |
1700 |
|
1200 |
630 |
1800 |
1780 |
1950 |
|
1400 |
710 |
1980 |
2000 |
2175 |
訂貨須知：
一、①HH47X型碟式緩沖止回閥產品名稱與型號②HH47X型碟式緩沖止回閥口徑③HH47X型碟式緩沖止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的HH47X型碟式緩沖止回閥型號，請按HH47X型碟式緩沖止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
