減壓閥系列

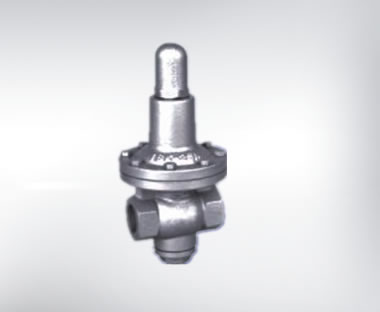

Y13H/Y內螺紋活塞式蒸汽減壓閥
    • 產品型號:
    • Y13H/Y
    • 產品口徑:
    • 15-50mm
    • 產品壓力:
    • 1.0-2.5Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[內螺紋連接先導活塞式蒸汽減壓閥]的詳細資料：
    產品型號：Y13H型
    產品名稱：內螺紋連接先導活塞式蒸汽減壓閥
    產品特點：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
    二、主要技術參數和性能指標：
    公稱壓力(Mpa)
    1.6
    2.5
    殼體試驗壓力(Mpa)*
    2.4
    3.75
    密封試驗壓力(Mpa)
    1.6
    2.5
    最高進口壓力(Mpa)
    1.6
    2.5
    出口壓力范圍(Mpa)
    0.1-1.0
    0.1-1.6
    壓力特性偏差(Mpa)△P2P
    GB12246-1989
    流量特性偏差(Mpa)△P2G
    GB12246-1989
    最小壓差
    0.15
    0.15
    滲漏量
    GB12245-1989
    *.殼體試驗不包括膜片、頂蓋。
    三、主要零件材料：
    零件名稱
    零件材料
    閥體 閥蓋 底蓋
    WCB
    閥座 閥盤
    2Cr13
    缸套
    2Cr13/25(鍍硬鉻)
    活塞
    2Cr13/銅合金
    活塞環
    合金鑄鐵
    導閥座 導閥桿
    2Cr13
    膜片
    1Cr18Ni9Ti
    主閥彈簧
    50CrVA
    導閥主彈簧
    50CrVA
    調節彈簧
    60Si2Mn
    四、流量系數(Cv)：
    DN
    15
    20
    25
    32
    40
    50
    Cv
    1
    2.5
    4
    6.5
    9
    16
    五、凱斯特牌Y13H型內螺紋活塞式蒸汽減壓閥連接尺寸：
    公稱通徑DN
    G
    L
    H
    Hl
    15
    1/2"
    140
    295
    90
    20
    3-4"
    140
    330
    98
    25
    1"
    160
    330
    110
    32
    1-1/4"
    180
    330
    110
    40
    1-1/4"
    200
    345
    125
    50
    2"
    230
    345
    125
    訂貨須知：
    一、①Y13H型內螺紋活塞式蒸汽減壓閥產品名稱與型號②Y13H型內螺紋活塞式蒸汽減壓閥口徑③Y13H型內螺紋活塞式蒸汽減壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的Y13H型內螺紋活塞式蒸汽減壓閥型號，請按Y13H型內螺紋活塞式蒸汽減壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
