減壓閥系列
Y11X直接作用薄膜式減壓閥
    • 產品型號:
    • Y11X
    • 產品口徑:
    • 15-50mm
    • 產品壓力:
    • 1.0-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼 黃銅
產品說明
  • 一、產品[(200P)直接作用薄膜式減壓閥]的詳細資料：
    產品型號：Y11X型
    產品名稱：(200P)直接作用薄膜式減壓閥
    產品特點：本系列減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。本產品主要用于蒸汽管路，起減壓穩壓作用。
    二、主要技術參數和性能指標：
    公稱壓力(Mpa)
    1.0
    1.6
    殼體試驗壓力(Mpa)*
    1.5
    2.4
    密封試驗壓力(Mpa)
    1.0
    1.6
    最高進口壓力(Mpa)
    1.0
    1.6
    出口壓力范圍(Mpa)
    0.09-0.8
    0.1-1.2
    壓力特性偏差(Mpa)△P2P
    GB12246-1989
    流量特性偏差(Mpa)△P2G
    GB12246-1989
    滲漏量
    0
    工作溫度
    0℃-80℃
    *.殼體試驗不包括膜片、頂蓋。
    三、主要零件材料：
    零件名稱
    零件材料
    閥體 閥蓋
    銅合金
    閥座
    H62
    閥瓣
    H62
    閥桿
    H62
    O型圈
    丁腈橡膠
    密封圈
    丁腈橡膠
    膜片
    夾織物丁腈橡膠
    調節彈簧
    60Si2Mn
    過濾器
    不銹鋼
    四、流量系數(Cv)：
    DN
    15(1/2")
    20(3/4")
    25(1")
    32(1-1/4")
    40(1-1/2")
    50(2")
    Cv
    0.5
    0.6
    1.2
    1.8
    3.0
    5.0

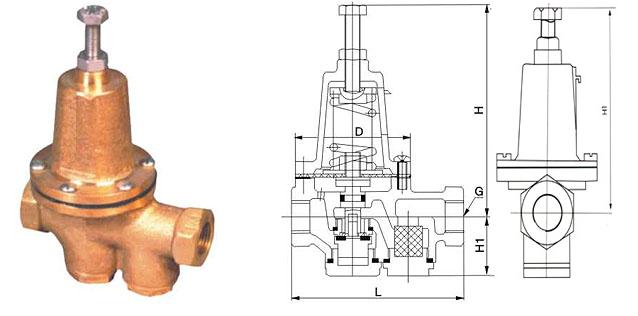

    五、凱斯特牌Y11X型直接作用薄膜式減壓閥連接尺寸：
    DN
    G
    L
    H1
    H
    D
    15(1/2")
    G1/2"
    112
    40
    150
    75
    20(3/4")
    G3-4"
    140
    55
    190
    90
    25(1")
    G1"
    140
    55
    195
    90
    32(1-1/4")
    G1-1/4"
    165
    55
    212
    98
    40(1-1/2")
    G1-1/4"
    190
    55
    215
    98
    50(2")
    G2"
    200
    65
    265
    120
    訂貨須知：
    一、①Y11X型直接作用薄膜式減壓閥產品名稱與型號②Y11X型直接作用薄膜式減壓閥口徑③Y11X型直接作用薄膜式減壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的Y11X型直接作用薄膜式減壓閥型號，請按Y11X型直接作用薄膜式減壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
