本閥門是一種平衡閥，適用于各種液體管路系統，是一種較為理想的新型節能閥門。該閥門設有刻度的數字顯示，可直觀調到任一位置，并可鎖定。該閥主要應用于工業和民用建筑采暖管路系統。目前在一些管網系統中存在著水力失調問題，平衡閥是提供了解決這一問題題材的手段，用它可以準確的調節壓降和流量，用以改善管網題材的手段，用它可以準確的調節壓降和流量，用以改善管網系統中液體流動狀況，達到管網液體平衡和節約能源的目的
|
 |
|
型號
|
SP15-
|
SP45F-10
|
備注
|
|
試驗壓力
|
1.5MPa(15kgf/cm2)
|
-
|
|
|
工作壓力
|
1MPa(10≤℃kgf/cm2)
|
||
|
工作溫度
|
≤120℃
|
||
|
適用介質
|
水、油和其他液體
|
||
|
特性曲線
|
等百分比
|
||
|
安裝使用范圍
|
管綱系統的主干、分支干、室內供水干管、分支立管以及多臺鍋爐
|
||
|

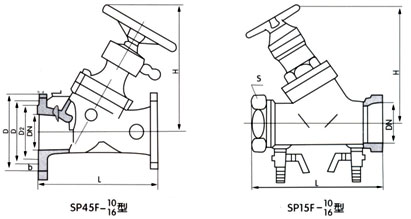

DN
|
D
|
D1
|
D2
|
N-d
|
h
|
L
|
H
|
KG
|
|
50
|
140
|
110
|
90
|
4-14
|
16
|
230
|
195
|
10
|
|
65
|
160
|
130
|
110
|
4-14
|
16
|
270
|
220
|
13
|
|
80
|
190
|
150
|
128
|
4-18
|
18
|
310
|
230
|
18
|
|
100
|
210
|
170
|
148
|
4-18
|
18
|
350
|
260
|
23
|
|
125
|
240
|
200
|
178
|
8-18
|
18
|
400
|
290
|
34
|
|
150
|
265
|
225
|
202
|
8-18
|
18
|
480
|
330
|
40
|
|
200
|
320
|
280
|
254
|
8-18
|
22
|
533
|
400
|
-
|
|
250
|
375
|
335
|
309
|
12-18
|
24
|
622
|
-
|
-
|
|
300
|
440
|
395
|
363
|
12-22
|
24
|
698
|
-
|
-
|
|
DN
|
ZG
|
L
|
S
|
H
|
KG
|
|
15
|
1/2”
|
90
|
30
|
110
|
1
|
|
20
|
3/4”
|
115
|
36
|
120
|
1.5
|
|
25
|
1”
|
125
|
46
|
125
|
1.8
|
|
32
|
5/4”
|
140
|
45
|
130
|
2
|
|
40
|
3/2”
|
160
|
60
|
140
|
2.5
|
