H42F襯氟立式止回閥

- 產品型號:
- H42F
- 產品口徑:
- 15-800mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一：產品[H42F襯氟止回閥]的詳細資料：

產品型號：H42F46

產品名稱：襯氟止回閥

產品特點：法蘭連接止回閥

H42F46襯氟止回閥只是允許介質向一個方向流動，而且阻止反方向流動，通常這種閥門是自動工作的，在一個方向流動的壓力作用下，閥瓣打開，液體反方向流動時有液體壓力和閥瓣的自重，合閥瓣作用于閥重，從而切斷流動。其中止回閥就發球這種類型的閥門，它包括升降式止回閥、旋啟式止回閥、對夾式止回閥等。
公稱通徑：DN15—500mm
公稱壓力：0.6—2.5MPa
連接形式：法蘭式、對夾式
適用介質：硫酸、氫氟酸、鹽酸、等具有強腐蝕性的介質。
H42F46-16襯氟止回閥可根據所輸送介質、客戶要求選用內襯里材質，主要有：
聚四氟乙烯（PTFE，簡稱F4）
聚全氟代乙丙烯（FEP，簡稱F46）
可熔性聚四氟乙烯（PFA）
超高分子量聚乙烯（PE）
產品用途：
H42F46-16 FEP(F46)、PCTFE(F3)襯氟立式止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

設計與制造符合中國國家標準基本結構形式：旋啟式、直通升降式公稱壓力PN0.6~1.6（MPa）公稱通徑DN15~500（mm）

二、主要零部件材料：

零件名稱	材料
上下閥體	鑄鐵、鑄鋼、不銹鋼、內襯F46、F3
閥瓣	鑄鋼、不銹鋼、襯F46、F3
墊圈	F4

三、主要技術規范：

設計標準	GB12224
結構長度	GB12221
法蘭標準	JB/T79-94
法蘭標準	GB9113.1-26
檢驗試驗	GB/T13927

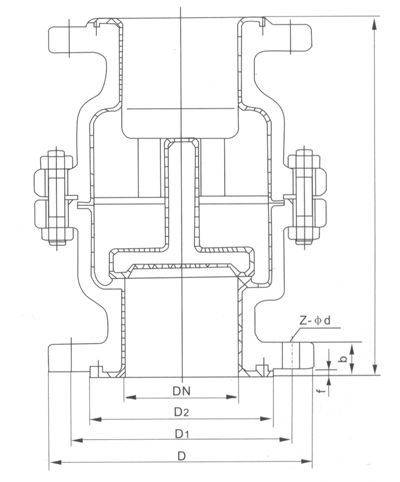

四、主要外型連接尺寸：

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-Φd	WT(Kg)
DN (mm)	NPS (inch)	PN0.6MPa
15	1/2	80	80	55	40	2	12	4-Φ14	2.5
20	3/4	90	90	65	50	2	14	4-Φ14	3.5
25	1	100	100	75	60	2	14	4-Φ14	4
32	1¹/4	110	120	90	70	2	16	4-Φ18	5
40	1¹/2	125	130	100	80	3	16	4-Φ18	6
50	2	140	140	110	90	3	16	4-Φ18	8
65	2¹/2	160	160	130	110	3	16	4-Φ18	10
80	3	185	185	150	125	3	18	8-Φ18	13
100	4	210	205	170	145	3	18	8-Φ18	25
150	6	300	260	225	200	3	20	8-Φ23	46
200	8	380	315	280	255	3	22	12-Φ23	100
250	10	356	370	335	310	3	24	12-Φ23	155
300	12	457	435	395	362	4	24	12-Φ23	180
350	14	533	485	445	412	4	26	16-Φ23	220
400	16	572	535	495	462	4	28	16-Φ23	275
450	18	610	590	550	518	4	28	16-Φ23	300
500	20	610	640	600	568	4	30	16-Φ23	392
PN1.0MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	1¹/4	110	135	100	78	2	18	4-Ф18	5
40	1¹/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	2¹/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	4-Ф18	13
100	4	210	215	180	155	3	22	8-Ф18	25
150	6	300	280	240	210	3	24	8-Ф23	46
200	8	380	335	295	265	3	26	8-Ф23	100
250	10	356	390	350	320	3	28	12-Ф23	155
300	12	457	440	400	368	4	28	12-Ф23	180
350	14	533	500	460	428	4	30	16-Ф23	220
400	16	572	565	515	482	4	32	16-Ф25	275
450	18	610	615	565	532	4	32	20-Ф25	300
500	20	610	670	620	585	4	34	20-Ф25	392
PN1.6MPa
15	1/2	80	95	65	45	2	14	4-Ф14	2.5
20	3/4	90	105	75	55	2	16	4-Ф14	3.5
25	1	100	115	85	65	2	16	4-Ф14	4
32	1¹/4	110	135	100	78	2	18	4-Ф18	5
40	1¹/2	125	145	110	85	3	18	4-Ф18	6
50	2	140	160	125	100	3	20	4-Ф18	8
65	2¹/2	160	180	145	120	3	20	4-Ф18	10
80	3	185	195	160	135	3	22	8-Ф18	13.5
100	4	210	215	180	155	3	24	8-Ф18	28.5
150	6	300	280	240	210	3	28	8-Ф23	48
200	8	380	335	295	265	3	30	12-Ф23	105
250	10	356	405	355	320	3	32	12-Ф25	165
300	12	457	460	410	375	4	34	12-Ф25	195
350	14	533	520	470	435	4	38	16-Ф25	238
400	16	572	580	525	485	4	40	16-Ф30	295

訂貨須知：
一、①襯里止回閥產品名稱與型號②襯里止回閥口徑③襯里止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯里止回閥型號，請按襯里止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
