D671F氣動對夾式襯氟蝶閥

- 產品型號:
- D671F
- 產品口徑:
- 40-1200mm
- 產品壓力:
- 0.6-2.5Mpa
- 產品材質:
- 鑄鐵、碳鋼、不銹鋼、合金鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[D647F氣動對夾式襯氟蝶閥]的詳細資料：

產品名稱：氣動對夾式襯氟蝶閥,D671F46氣動對夾式襯氟蝶閥,氣動襯氟對夾式蝶閥

產品型號：D671F46

產品概述：D671F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，該閥門操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸氣）的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。

二、氣動襯氟蝶閥產品特點：

（1）尼龍涂層與環氧樹脂涂層相結合，符合環保要求。

（2）閥板特有設計，流量系數大，流阻小。在額定壓力下，實現零泄漏。

（3）采用半軸無銷連接，結構簡單緊湊，維修拆卸極為方便，迅速（可現場拆裝），蝶板有自動對中功能，實現了蝶板與閥座過盈配合。

（4）閥桿密封圈起雙向密封作用，避免介質外流，防止外來物質侵入，做到整閥零外漏。

（5）氣動襯氟蝶閥具有良好的切斷和調節性能，能達到氣泡級密封，啟閉力矩小，使用壽命長等特點。

三、氣動襯氟蝶閥執行機構：

D671F46氣動襯氟蝶閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。

1、齒輪式雙活塞，輸出力矩大，體積小。

2、氣缸選用鋁金材料，重量輕、外形美觀。

3、可在頂部、底部安裝手動操作機構。

4、齒條式連接可調節開啟角度、額定流量。

5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。

6、IS05211標準連接為產品的安裝更換提供了方便。

7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

四、氣動襯氟蝶閥采用標準：

設計標準：GB/T2238-1989

法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78

結構長度:GB/T12221-1989

壓力試驗:GB/T13927-1992;JB/T9092-1999

五、D671F46氣動襯氟對夾蝶閥選項：

根據不同控制和要求可選擇下列附件

切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。

調節型附件：電氣定位器、氣動定位器、電氣轉換器。

氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。

手動機構：HVSD手操機構

五、技術參數和性能：

GT/AT氣動執行器技術參數		D671F46氣動對夾式襯氟蝶閥閥體參數
類型	雙作用活塞式、彈簧復位式	公稱通徑	DN40～600mm
氣源壓力	雙作用：2-8bar/單作用：4-8bar	公稱壓力	PN1.0、1.6MPa
輸出力矩	雙作用：4N·M～10560N·M	閥軸材質	碳鋼、304/316/316L不銹鋼
輸出力矩	單作用：7N·M～2668N·M	閥體材質	球墨鑄鐵、碳鋼、不銹鋼
工作溫度	常溫型：-20℃～80℃（丁腈橡膠O型圈）	閥板材質	球墨鑄鐵、304/316/316L不銹鋼、尼龍
工作溫度	高溫型：-20℃～160℃（氟橡膠O型圈）	閥座密封	EPDM、NBR、耐磨橡膠
動作范圍	0～90°±5°	結構形式	中線型、無銷型
接口螺紋	GT40～GT83/AT50～AT88 G1/8″	溫度	EPDM≤80℃；NBR≤68℃
接口螺紋	GT110～GT350/AT100～200 G1/4″	適用介質	水、空氣、天然氣
閥位信號	定位器：4～20mA/回信器：全開全關信號	特點	用途廣、整體造價低、流量大、流阻小

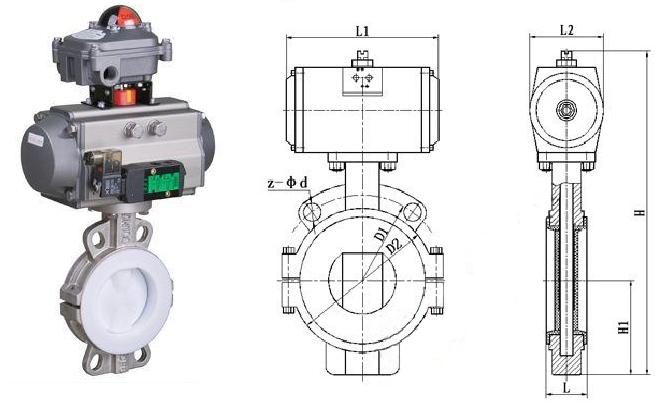

六、氣動對夾式襯氟蝶閥結構圖：

七、氣動對夾式襯氟蝶閥外形尺寸：

公稱通徑DN	A	B	C	D	E	執行器型號
壓力	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	1.0/1.6	（僅供參考）
40	140	238	83	60	108	GT-63
50	140	238	83	60	108	GT-63
65	140	248	93	60	112	GT-63
80	171	273	100	63	114	GT-75
100	186	293	114	65	127	GT-83
125	207	308	125	65	140	GT-90
150	254	360	143	90	140	GT-110
200	296	400	170	103	152	GT-127
250	296	430	198	103	165	GT-127
300	384	523	223	118	178	GT-160
350	501	582	312	128	190	GT-190
400	533	700	330	135	216	GT-190
450	589	769	363	159	222	GT-255
500	638	880	390	196	229	GT-300

八、氣動對夾式襯氟蝶閥產品選型：

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)

訂貨須知：
一、①D671F氣動對夾式襯氟蝶閥產品名稱與型號②D671F氣動對夾式襯氟蝶閥口徑③D671F氣動對夾式襯氟蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D671F氣動對夾式襯氟蝶閥型號，請按D671F氣動對夾式襯氟蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
