一、產品[G6B41J常開式氣動襯膠隔膜閥]概述:

產品特點：G6K41J氣動襯膠隔膜閥 (常開式)用途和主要性能規范 1.氣動襯膠隔膜閥可根據不同的視裹材質，適用於不同溫度下的不同流體介質管路上，作為控制介質流動的啟閉機構。 2.各種視裹材質的推薦使用范圍： 視裹材質（代號） 適用溫度 適用介質 硬橡膠（NR） -10 o C～85 o C 除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。 軟橡膠（BR） -10 o C～85 o C ] 具有良好的耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性較強的固態流體，各種濃度稠粘液等。丁基膠（IIR） -10 o C～120 o C 抗腐蝕、耐磨耗。能耐極大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。

設計與制造：GB122239

結構長度：GB12221、JB1688

法蘭連接尺寸：GB4216、JB78 G6B41W無襯里隔膜閥,G6B41J襯膠氣動隔膜閥,常開型隔膜閥

常開式氣動襯膠隔膜閥結構特點和作用原理:
1.隔膜閥與其它閥門最大的區別在於：采用無填料函的構造；橡膠隔膜可使流道內的腐蝕性介質與所有驅動部件處?kù)锻耆綦x的狀態，從而杜絕了通常閥門的“跑、冒、滴、漏”等弊端。
2.由於隔膜閥的流道平滑，流阻小，故而可獲得較大的流量。
3.視膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此具有優越的耐腐蝕的特點。
4.由於密封件為富有彈性的橡膠隔膜。因此還具有較好的密封性和最小的關閉力。
5.本閥由閥體、閥蓋、閥瓣、閥桿、隔膜和其它驅動零件等組成。
6.閥門的啟閉是依靠旋轉手輪而達到的。隔膜閥在閥蓋上端標有可窺見閥門處啟或閉位置的顯示色別，以指示閥門的啟閉行程。當順時針放置手輪時，手輪即下移，閥瓣隨之帶動隔膜下降使通路截?cái)?；反之則閥門即開啟，色別隨之顯露。
7.隔膜閥采用標準：按照GB12239的規定，并符合BS5156的要求。

部件列表：1、閥體　2、閥體襯里　3、隔膜　4、閥瓣　5、下閥桿　6、閥蓋　7、氣缸　8、活塞　9、彈簧　10、氣缸蓋　11、上閥桿　12、手輪

二、(常開式)氣動襯膠隔膜閥用途：

用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

三、(常開式)氣動襯膠隔膜閥材料性能規范：

型號	公稱壓力PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
G6B41wJ-6	0.6	0.9	0.66	W.非腐蝕性流體 J.一般腐蝕性流體 Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤100 ≤85 ≤150
G6B41wJ-4	0.4	0.6	0.44

四、主要零件材料:

零件名稱	閥體	閥瓣、閥蓋	氣缸、氣缸蓋	螺桿、閥桿、活塞	隔膜
材料	HT200襯氟塑膠、襯橡膠	HT200	HT200	35	氯丁橡膠、氟塑料

五、常開式氣動襯膠隔膜閥測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

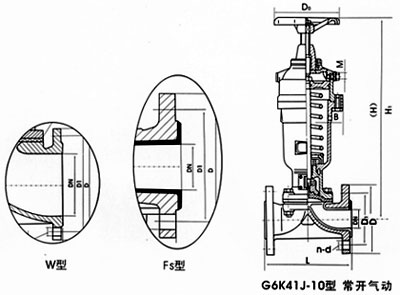

六、常開式氣動襯膠隔膜閥主要尺寸及重量：

DN mm	公稱壓力 MPa	工作壓力 MPa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	B	氣源壓力 MPa	氣源接頭 in	耗氣量 cm3	質量
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-	-	-	-	-
20			139	105	75	4-14	2	-	-	-	-	-	-	-	-
25			145	115	85	4-14	2	306	320	120	94	0.4	10×1	2.395×102	7.5
32			160	140	100	4-18	2	410	430	140	120	0.4	12×1.25	6.082×102	14.5
40			180	150	110	4-18	3	415	435	140	120	0.4	12×1.25	6.082×102	16
50			210	165	125	4-18	3	463	488	160	185	0.4	12×1.25	1.235×102	24.5
65			250	185	145	4-18	3	620	660	160	245	0.5	16×1.5	3.725×102	30
80			300	200	160	4-18	3	627	687	200	245	0.5	16×1.5	3.725×103	51.5
100			350	220	180	8-18	3	719	769	240	330	0.5	16×1.5	9.458×103	86.5
125			400	250	210	8-18	3	804	872	320	380	0.5	20×1.5	1.409×104	133
150			460	285	240	8-22	3	920	1000	320	470	0.5	20×1.5	2.868×104	196.5
200		0.4	570	340	295	8-22	4	1145	1265	400	470	0.5	20×1.5	4.619×104	279.5
250			680	395	350	12-22	4	-	-	-	-	-	-	-	-
