隔膜閥
GM高真空隔膜閥
    • 產品型號:
    • GM系列
    • 產品口徑:
    • 10-50mm
    • 產品壓力:
    • 1.0-4.0Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • 一、產品[GM高真空隔膜閥]的詳細資料：
    產品型號：GM
    產品名稱：高真空隔膜閥,GM高真空隔膜閥,真空隔膜閥,隔膜閥
    產品特點：高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上用來截止或接通真空系統。閥門適用的工作介質為空氣及非腐蝕性氣性。
    產品用途：本閥是真空系統中，供切斷或接通氣流之用?；?，連接管焊接式更溴化鋰制冷設備中的理想配件。
    適用溫度：NBR -25~100℃ FKM? -30~150℃
    適用介質：空氣及非腐蝕性氣體
    適用范圍：105~1.3×10-4
    漏率：6.7×10-4
    設計與制造：GB122239 結構長度：GB12221、JB1688 法蘭連接尺寸：GB4216、JB78
    二、主要性能規范：
    閥門漏率
    　≤1.3×10-4Pa.L/S.
    　適用溫度
    　-25～+80℃(丁腈橡膠)
    　 -30～+150℃(氟橡膠)
    　適用范圍
    　連接型式
    　使用壓力范圍(Pa)
    　活套法蘭(GB6070、JB919)
    　0.6×106～1.3×10-4
    　焊接法蘭(GB6070、JB919)
    　1.6×106～1.3×10-4
    　快卸法蘭(GB4982)
    　0.1×106～1.3×10-4
    　螺紋連接
    　1.6×106～1.3×10-4

    三、主要零部件材料：

    閥體 Body
    不銹鋼 Stainless steel

    適用溫度 Suitable temperature
    -25~150℃
    隔膜 Diaphragm
    氟橡膠 Fluoroelastomer
    適用介質 Suitable medium
    空氣及非腐蝕性氣體
    Air and noncorrosive air
    閥桿 Stem
    不銹鋼 Stainless steel
    適用范圍(Pa) Suitable medium
    105~1.3×10-4
    四、測試：
    襯里層：電火花檢測
    試驗與檢驗按GB/T13297標準
    公稱壓力：PN（Mpa）
    閥體：PN×1.5
    密封：PN×1.1

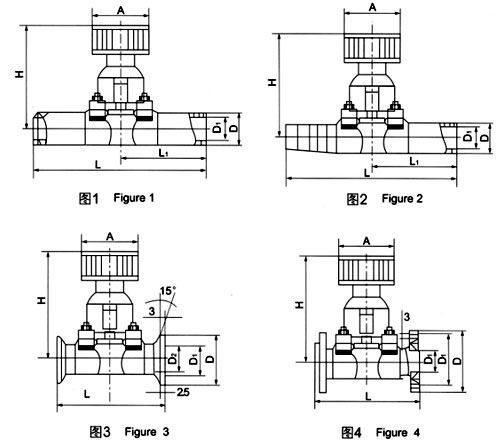

    五、I型連接管焊接（圖1）：
    型號
    DN
    D
    H
    A
    L
    L1
    GM-10C-H（I）
    10
    19
    80
    55
    240
    120
    GM-25C-H（I）
    25
    32
    105
    80
    240
    120
    GM-40C-H
    40
    45
    133
    100
    240
    120
    GM-50C-H
    50
    57
    157
    100
    240
    120
    GM-10D-H（I）
    10
    19
    77．5
    50
    150
    150
    GM-25D-H（I）
    25
    32
    105
    60
    75
    75
    六、II型連接管焊接（圖2）：
    型號
    DN
    D
    H
    A
    L
    L1
    GM-10C-H（II）
    10
    19
    80
    55
    195
    120
    GM-25C-H（II）
    25
    32
    105
    80
    236
    120
    GM-10D-H（II）
    10
    19
    77．5
    50
    150
    75
    GM-25D-H（II）
    25
    32
    105
    66
    175
    75
    七、III型連接管焊接（圖3）：
    型號
    DN
    D
    H
    A
    L
    L1
    GM-10C-KF
    10
    30
    12．2
    80
    55
    75
    GM-25C-KF
    25
    40
    26．2
    105
    80
    120
    GM-40C-KF
    40
    50
    41．2
    133
    100
    120
    八、IIII型連接管焊接（圖4）：
    型號
    DN
    D
    H
    A
    L
    L1
    n-φc
    GM-10C
    10
    46
    36
    80
    55
    75
    4-φ6
    GM-25C
    25
    70
    55
    105
    80
    120
    4-φ7
    GM-40C
    40
    100
    80
    133
    100
    150
    4-φ9
    GM-50C
    50
    110
    90
    157
    100
    180
    4-φ9
    訂貨須知：
    一、①GM高真空隔膜閥產品名稱與型號②GM高真空隔膜閥口徑③GM高真空隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的GM高真空隔膜閥型號，請按GM高真空隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
