G41J襯膠堰式隔膜閥

- 產品型號:
- G41J
- 產品口徑:
- 20-400mm
- 產品壓力:
- 0.6-1.6MPa
- 產品材質:
- 鑄鐵鑄鋼
聯系我們

產品說明

一、產品[G41J襯膠堰式隔膜閥]的詳細資料：

產品型號：G41J

產品名稱：襯膠堰式隔膜閥G41W無襯里隔膜閥,G41J襯膠堰式隔膜閥,

產品特點：G41J堰式襯膠隔膜閥主要特點:

1、鑄鐵隔膜閥受隔膜材料限制，隔膜閥適用于低壓和溫度相對不高的場合。
2、堰式隔膜閥采用橡膠或塑料等軟質密封制作的隔膜，密封性較好。由于隔膜為易損件，應視介質特性而定期更換。
3.廠家隔膜閥一般不宜用于溫度高于60度及輸送有機溶劑和強氧化介質的管路中，也不宜在較高壓力的管路中使。

結構特點：隔膜閥是一種特殊形式的截?cái)嚅y；
1、彈性密封的開閉件，確保沒有內漏；
2、流線型的流道，使得壓力損失??；
3、沒有填料函，因此沒有外漏；
4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕；
5、隔膜可更換，維護費用低；
6、襯里材料的多樣性，可適用于各種介質，并具有良好的耐腐蝕性。

產品用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

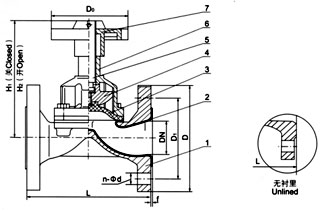

部件列表：1、閥體　2、閥體襯里　3、隔膜　4、閥瓣?　5、閥桿　6、閥蓋　7、手輪

堰式隔膜閥設計規范 :
●設計與制造：GB/T12239、 BS5156
●結構長度：GB/T12221、JB1688、 BS5156　
●法蘭尺寸：JB78、JB/T79、GB/T9113及用戶要求　
●試驗與檢驗：襯里電火花檢測、壓力按GB/T13927
● 驅動方式:手動、氣動(常開或常閉)、電動

二、主要零部件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹耐酸鑄鋼		超低碳不銹耐酸鑄鋼
		Z	C	P	R	PL	RL
1	閥體/閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣/閥桿	25/2Cr13	2Cr13	F304	F316	F304L	F316L
3	襯里/閥座	PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4	隔膜	FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠）
5	支架	WCB		CF8		CF8
6	閥桿螺母	ZCuAl10Fe3		ZCuAl10Fe3		ZCuAl10Fe3
7	緊固螺栓	35CrMo		1Cr17Ni2		1Cr18Ni9Ti
8	螺母	45		0Cr18Ni9		0Cr18Ni9
9	手輪	鑄鐵/鋼

三、測試：

襯里層：電火花檢測
試驗與檢驗按GB/T13297標準
公稱壓力：PN（Mpa）
閥體：PN×1.5
密封：PN×1.1

四、凱斯特牌G41J襯膠堰式隔膜閥主要尺寸及重量：

公稱通徑 DN	公稱壓力 Mpa	工作壓力 Mpa	L （mm）	D （mm）	D1 （mm）	n-φd （mm）	F （mm）	H1 （mm）	H2 （mm）	D0 （mm）	質量
15	1．5	1．0	125	95	65	4-14	2	105	116	120	4．5
20			135	105	75	4-14	2	117	128	120	4．5
25			145	115	85	4-14	2	121	135	120	5
32			160	140	100	4-18	2	132	150	120	7
40			180	150	110	4-18	3	156	176	140	9
50			210	165	125	4-18	3	169	195	140	12．5
65			250	185	145	4-18	3	200	236	200	19
80			300	200	160	4-18	3	216	256	200	25．5
100			350	220	180	8-18	3	270	322	280	40
125			400	250	210	8-18	3	315	380	320	62
150			460	285	240	8-22	3	378	458	320	80．5
200	0．6	0．4	570	340	295	8-22	4	518	638	400	146
250			680	395	350	12-22	4	583	720	500	240
300			790	445	400	12-22	4	698	778	500	334
350			900	505	460	16-22	4	723	883	500	371
400		0．25	1000	565	515	16-26	4	868	1078	640	584

訂貨須知：
一、①G41J襯膠堰式隔膜閥產品名稱與型號②G41J襯膠堰式隔膜閥口徑③G41J襯膠堰式隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的G41J襯膠堰式隔膜閥型號，請按G41J襯膠堰式隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
