隔膜閥
EG41W無襯里隔膜閥
    • 產品型號:
    • EG41W
    • 產品口徑:
    • 15~400mm
    • 產品壓力:
    • 0.25~1.6MPa
    • 產品材質:
    • 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
產品說明
  • 一、產品[EG41W隔膜閥]的詳細資料：
    產品型號：EG41W
    產品名稱：無襯里隔膜閥,襯里隔膜閥,EG41J襯膠堰式隔膜閥,堰式隔膜閥
    產品特點：EG41W隔膜閥是一種特殊形式的截?cái)嚅y，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
    設計與制造：BSEG41W無5156 結構長度：5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004

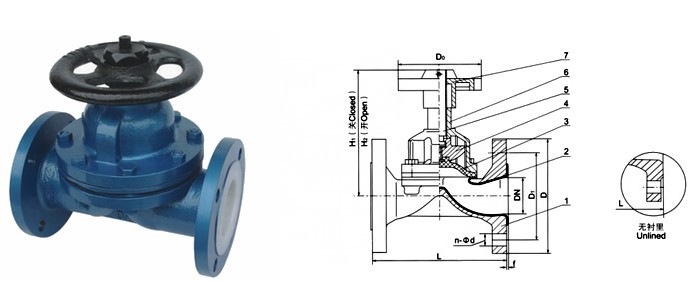

    部件列表：1.閥體　2.閥體襯里　3.隔膜　4.閥瓣　5.閥桿　6.閥蓋　7.手輪
    二、用途：
    本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
    適用溫度：≤85℃、≤100℃、≤120℃、≤150℃
    壓力等級：PN(MPa)　0.6 1.0 1.6
    三、材料：
    閥體：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    閥蓋：鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    襯里：無襯里、橡膠
    隔膜：橡膠
    閥瓣：鑄鐵
    閥桿：碳鋼、不銹鋼
    手輪：鑄鐵
    四、測試：
    襯里層：電火花檢測
    試驗與檢驗按BS6755標準
    公稱壓力：PN(MPa)
    閥體：PN×1.5 密封：PN×1.1
    五、結構特點：
    隔膜閥是一種特殊形式的截?cái)嚅y： 1、彈性密封的開閉件，確保沒有內漏；
    2、流線型的流道，使得壓力損失??；
    3、沒有填料函，因此沒有外漏；
    4、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕;
    5、隔膜可更換，維護費用低；
    6、襯里材料的多樣性，可適用于各種介質，并具有強度高、耐腐蝕性能好的特點。
    六、凱斯特牌EG41W無襯里隔膜閥主要連接尺寸：
    公稱通徑
    DN
    公稱壓力
    MPa
    工作壓力
    MPa
    L
    mm
    D
    mm
    D1
    mm
    n-Фd
    mm
    f
    mm
    H1
    mm
    H2
    mm
    D0
    mm
    質量
    Kg/kilos
    15
    1.6
    1.6
    108
    95
    65
    4-14
    2
    90
    99
    66
    2
    20
    117
    105
    75
    4-14
    2
    93
    103
    66
    3
    25
    127
    115
    85
    4-14
    2
    100
    112
    66
    4
    32
    146
    140
    100
    4-18
    2
    127
    144
    96
    6.5
    40
    159
    150
    110
    4-18
    2
    136
    56
    96
    7.5
    50
    190
    165
    125
    4-18
    2
    151
    177
    96
    10
    65
    1.0
    1.0
    216
    185
    145
    4-18
    2
    183
    213
    165
    16
    80
    254
    200
    160
    8-18
    2
    190
    230
    230
    23.5
    100
    305
    220
    180
    8-18
    2
    242
    285
    280
    34
    125
    356
    250
    210
    8-18
    3
    285
    648
    280
    44
    150
    406
    285
    240
    8-22
    3
    353
    431
    368
    67.5
    200
    0.6
    521
    340
    295
    8-22
    3
    445
    537
    483
    141.5
    250
    635
    395
    350
    12-22
    5
    598
    734
    500
    229
    300
    0.4
    749
    445
    400
    12-22
    5
    698
    778
    560
    321
    350
    787
    505
    460
    16-22
    5
    723
    883
    560
    360
    400
    0.25
    914
    565
    515
    16-26
    5
    868
    1078
    640
    584
    訂貨須知：
    一、①EG41W無襯里隔膜閥產品名稱與型號②EG41W無襯里隔膜閥口徑③EG41W無襯里隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的EG41W無襯里隔膜閥型號，請按EG41W無襯里隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
