隔膜閥
EG641J帶手操往復型氣動隔膜閥
    • 產品型號:
    • EG641J
    • 產品口徑:
    • 15-300mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[EG641J帶手操往復型氣動隔膜閥]的詳細資料：
    產品型號：EG641J
    產品名稱：氣動隔膜閥
    產品特點：設計與制造：BS5156 結構長度：BS5156 法蘭連接尺寸：BS4504、DIN2532、JIS B2212、ANSI B16.1、ISO2004 EG641W無襯里氣動隔膜閥,EG641J襯膠氣動隔膜閥

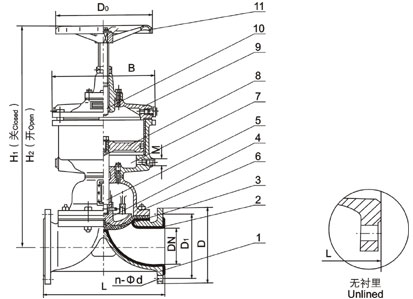

     部件列表：1．閥體　2．閥體襯里　3．隔膜　4．閥瓣　5．下閥桿　6．閥蓋　7．氣缸　8．氣動薄膜 9．氣缸蓋　
    二、用途：
    本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠、適用于不同工作溫度和液體管路。
    適用溫度：≤85℃、≤100℃、≤120℃、≤150℃(按照襯里和隔膜材料)
    壓力等級：PN(MPa)　0.6 1.0 1.6
    三、材料：
    零件名稱
    閥體
    氣缸、氣缸蓋
    閥桿
    隔膜、薄膜
    薄膜壓板
    材料
    HT200
    35
    35
    氟丁橡膠、氟塑料
    Q235-A
    四、測試：
    襯里層：電火花檢測
    試驗與檢驗按BS6755標準
    公稱壓力：PN(MPa)
    閥體：PN×1.5
    密封：PN×1.1
    五、往復型氣動隔膜閥型號：
    型號
    公稱通徑 Dn(mm)
    20
    25
    32
    40
    50
    65
    80
    100
    125
    150
    200
    EG641W/J/FS-6
    -
    -
    -
    -
    -
    -
    -
    -
    -
    -
    。
    EG641W/J/FS-10
    -
    -
    -
    -
    -
    。
    。
    。
    。
    。
    -
    EG641W/J/FS-16
    。
    。
    。
    。
    。
    -
    -
    -
    -
    -
    -
    1、設計與制造按：GB12239或BS5156 2、結構長度按：GB12221或BS5156
    3、法蘭連接尺寸按：GB4216.4或BS4504 4、試驗與檢驗按：GB/T13927或BS5156
    六、往復型氣動隔膜閥主要性能規范：
    型號
    公稱壓力 PN（MPa）
    試驗壓力PS（MPa）
    適用介質
    工作溫度 （℃）
    殼體試驗
    密封試驗
    EG641W/J/FS-6
    0.6
    0.9
    0.66
    W.非腐蝕性流體J．一般腐蝕性流體 FS。強酸、堿及各種有機溶劑 （熔融堿金屬及無素氟除外）
    ≤100 ≤85 ≤150
    EG641W/J/FS-10
    1.0
    1.5
    1.1
    EG641W/J/FS-16
    1.6
    2.4
    1.76
    七、往復型氣動隔膜閥主要外形連接尺寸：
    型號
    公稱通徑 DN(mm)
    尺 寸
    氣 動 裝 置
    質量 ㎏
    -
    L
    D1
    D
    n-d
    H
    B
    代號 ES
    耗氣量 Cn3
    氣源壓力 MPa
    氣源 接頭 in
    		 -
    -
    J型
    W型
    -
    EG641W/J/FS-16
    20
    121
    117
    75
    105
    4-13.5
    136
    168
    54
    163.87
    0.3
    1/8
    5
    -
    25
    131
    127
    85
    115
    4-13.5
    144
    168
    54
    196.65
    0.3～0.4
    1/8
    6.2
    -
    32
    150
    146
    100
    140
    4-17.5
    209
    260
    55
    229.4
    0.3～0.4
    1/8
    7
    -
    40
    163
    159
    110
    150
    4-17.5
    227
    260
    55
    1458.7
    0.3～0.4
    1 1/4
    13
    -
    50
    194
    190
    125
    165
    4-17.5
    231
    260
    55
    3162.7
    0.3～0.4
    1 1/4
    23
    -
    EG641W/J/FS-10
    65
    220
    216
    145
    185
    4-17.5
    252
    260
    55
    3243
    0.3～0.4
    1 1/4
    27
    -
    80
    258
    254
    160
    200
    8-17.5
    285
    425
    56
    6636.8
    0.4～0.5
    3/8
    56
    -
    100
    309
    305
    180
    220
    8-17.5
    360
    425
    57
    6948
    0.4～0.5
    3/8
    60
    -
    125
    362
    356
    210
    250
    8-17.5
    370
    425
    57
    7374.2
    0.4～0.5
    3/8
    68
    -
    150
    412
    406
    240
    285
    8-22
    462
    549
    58
    10652
    0.5
    3/8
    155
    -
    EG641W.J.FS-6
    200
    527
    521
    295
    340
    8-22
    544
    549
    58
    16715
    0.6
    3/8
    196
    -
    注：1、氣動襯膠隔膜閥尚可附裝反饋信號，限位器或定位器，以適應自控、程控或調節流量的需要。
    訂貨須知：
    一、①帶手操往復型氣動隔膜閥產品名稱與型號②帶手操往復型氣動隔膜閥口徑③無帶手操往復型氣動隔膜閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的無帶手操往復型氣動隔膜閥型號，請按無帶手操往復型氣動隔膜閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們凱斯特的專家為您審核把關。
    感謝您訪問我們的網站【http://www.cvkst.com/】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
