一、產品[J41F46襯氟截止閥]詳細資料：

       J41F46、J641F46、J941F46直通式襯氟截止閥具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工等管路系統中做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。截止閥是指關閉件（閥瓣）由閥桿帶動并沿閥痤中心軸線做升降運動的閥門，在管路上主要用來接通或截?cái)喙苈分械慕橘|(zhì)，但不能做節流用。
截止閥基本結構
    1、氟塑料襯里J41F46型直通式，具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等優點，被廣泛應用在石油、化工等管路系統做截?cái)嘟橘|(zhì)用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生高速介質流沖蝕破壞密封面。
    2、閥瓣與閥桿設計為一體結構，用以防止由管路壓力波動造成內件沖出閥體的可能有性，結構緊湊，使用安全。
二、J41F46襯氟截止閥設計特點
    為保證管路介質絕對不與閥門殼體材料直接接觸，本產品中閥體，閥蓋，閥瓣等內件均設計成氟塑料襯里部件；閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；該系列閥門規格齊全，耐腐蝕性能極好，是化工、制藥、電子、環保、石化、原油和天然氣等輸送管道的理想用閥。
三、J41F46襯氟截止閥性能參數
　　公稱通徑：DN15～350mm
　　公稱壓力：PN1.0～2.5Mpa
　　連接形式：法蘭連接
　　驅動裝置：手動，蝸輪傳動，電動，氣動
　　適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等任意具有強腐蝕性的介質。
      設計規范：遵循GB12233，GB12235，ANSIB16.34標準

四、J41F46襯氟截止閥基本型號

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
		Z	C	P	R	Pl	R L
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣、閥桿	35	1Cr13	1Cr18Ni9	1Crl8Ni12M02Ti	00Cr18Ni10	00Cr17Nil4M02
3	活節螺栓	35	35	1Crl7Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	襯里層巾司座	FEP(F46)PCTFE(F3)PTFE(F4)PFA(可溶性聚四氟乙烯)PO(聚烯烴)
5	填料	PTFE(F4)
6	填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
7	閥桿螺母	ZCuAll 0Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr18Ni9Ti	1Cr18Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Crl8Ni9	0Crl 8Ni9	0Cr18Ni9
10	手 輪	HT200	HT200	WCC	WCC	WCC	WCC

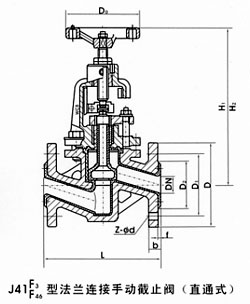

七、J41F46襯氟截止閥主要外形和連接尺寸
