Z41F4 Z41F46襯氟楔式閘閥

- 產品型號:
- Z41F4 Z41F46
- 產品口徑:
- 15-400mm
- 產品壓力:
- 0.6-2.5Mpa
- 產品材質:
- 鑄鐵鑄鋼不銹鋼
聯系我們

產品說明

一、H41F46襯氟止回閥概述：

襯氟止回閥適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，F(xiàn)EP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。

襯氟止回閥(全襯里)

※設計與制造符合中國國家標準
※基本結構形式：旋啟式、直通升降式
※公稱壓力 PN0.6～1.6MPa
※公稱通徑 DNl.5～500mm
※基本型號 H41 F3 H41 F46 H44F3 H44F46

二、技術規范

遵循規范	STANDARD
設計與制造	GB 12235/GB 2236
結構長度	GBl 2221(長一短系列)
法蘭尺寸	JB/T78、JB/T79(或按合同要求)
壓力試驗	GB/T 13927
標 志	GB 12220
供貨	GB/T 12252

三、襯氟止回閥主要零部件材料表

序號	零件名稱	灰鑄鐵	碳鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	P L	R L
1	閥體、閥蓋、閥瓣	HT250	WCB	CF8	CF8M	CF3	CF3M
2	襯里層	FEP(F46)PFA(可溶性聚四氟乙烯)PCTFE(F3)PO(聚烯烴)
3	銷軸	1Cr13/35 WCB 1Crl8Ni9/CF8 00Crl7Ni14M02/CF3M
4	隔膜	35	35	1Crl7Ni2	1Crl7Ni2	1Cr18Ni9Ti	1Crl8Ni9Ti

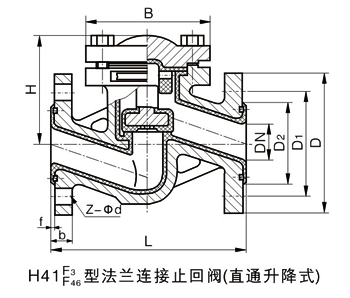

四、襯氟止回閥主要連接尺寸及重量

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量
DN (mm)	NPS (inch)	PN0.6MPa
15	1/2	130	80	55	40	2	12	4-φ12	105	55	4
20	3/4	150	90	65	50	2	14	4-φ12	115	58	5
25	1	160	100	75	60	2	14	4-φ12	128	60	6
32	1¹/4	180	120	90	70	2	16	4-φ14	145	75	7
40	1¹/2	200	130	100	80	3	16	4-φ14	160	82	8
50	2	230	140	110	90	3	16	4-φ14	178	95	10
65	2¹/2	290	160	130	110	3	16	4-φ14	205	105	20
80	3	310	185	150	125	3	18	4-φ18	230	120	25
100	4	350	205	170	145	3	18	4-φ18	255	135	30
125	5	400	235	200	175	3	20	8-φ18	305	158	50
150	6	480	260	225	200	3	20	8-φ18	345	180	65
200	8	495	315	280	255	3	22	8-φ18	415	215	137
250	10	622	370	335	31O	3	24	12-φ18	490	240	150
300	12	698	435	395	362	4	24	12-φ23	540	265	185
350	14	787	485	445	412	4	26	12-φ23	585	300	215
400	16	914	535	495	462	4	28	16-φ23	635	360	244
450	18	978	590	550	518	4	28	16-φ23	680	385	276
500	20	978	640	600	568	4	30	16-φ23	740	415	315

五、襯氟止回閥主要連接尺寸及重量

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量
DN (mm)	NPS (inch)	PN1.0MPa
15	1/2	130	95	65	45	2	14	4-φ14	105	55	5
20	3/4	150	105	75	55	2	16	4-φ14	115	58	7
25	1	160	115	85	65	2	16	4-φ14	128	60	9
32	1¹/4	180	135	100	78	2	18	4-φ18	145	75	11
40	1¹/2	200	145	110	85	3	18	4-φ18	160	82	13.5
50	2	230	160	125	100	3	20	4-φ18	178	95	18
65	2¹/2	290	180	145	120	3	20	4-φ18	205	105	22
80	3	310	195	160	135	3	22	4/8-φ18	230	120	28
100	4	350	215	180	155	3	22	8-φ18	255	135	34
125	5	400	245	210	185	3	24	8-φ18	305	158	58
150	6	480	280	240	210	3	24	8-φ23	345	180	72
200	8	495	335	295	265	3	26	8-φ23	415	215	150
250	10	622	390	350	320	3	28	12-φ23	490	240	165
300	12	698	440	400	368	4	28	12-φ23	540	265	190
350	14	787	500	460	428	4	30	16-φ23	585	300	225
400	16	914	565	51 5	482	4	32	16-φ25	635	360	254
450	18	978	615	565	532	4	32	20-φ25	680	385	285
500	20	978	670	620	585	4	34	20-φ25	740	415	333

六、襯氟止回閥主要連接尺寸及重量

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	B	H	重量
DN (mm)	NPS (inch)	PN1.6MPa
15	1/2	130	95	65	45	2	1 4	4-φ14	110	55	6
20	3/4	150	105	75	55	2	16	4-φ14	120	58	7.8
25	1	160	115	85	65	2	16	4-φ14	135	60	10
32	1¹/4	180	135	100	78	2	18	4-φ18	150	75	12.5
40	1¹/2	200	145	110	85	3	18	4-φ18	165	82	14.5
50	2	230	160	125	100	3	20	4-φ18	185	95	19.5
65	2¹/2	290	180	145	120	3	20	4-φ18	210	105	25.5
80	3	310	195	160	135	3	22	8-φ18	235	120	30
100	4	350	215	180	155	3	24	8-φ18	260	135	36
125	5	400	245	210	185	3	26	8-φ18	310	158	62
150	6	480	280	240	21 O	3	28	8-φ23	350	180	78
200	8	495	335	295	265	3	30	12-φ23	420	215	156
250	10	622	405	355	320	3	32	12-φ25	505	240	172
300	12	698	460	410	375	4	34	12-φ25	560	265	240
350	14	787	520	470	435	4	38	16-φ25	605	300	208
400	16	914	580	525	485	4	40	16-φ30	650	350	265

訂貨須知：
一、①襯氟升降止回閥產品名稱與型號②襯氟升降止回閥口徑③襯氟升降止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的襯氟升降止回閥型號，請按襯氟升降止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
