一、產品[電動調節碟閥]的詳細資料：
產品型號：ZAJD型
產品名稱：電動調節碟閥
產品特點：凱斯特牌ZAJD型電動蝶閥有開關型和智能型二種，蝶閥與DTR執行機構配套，輸入控制信號（4~20mADC或1~5VDC）及單相電源即可控制運轉，具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。目前凱斯特調節閥廣泛應用于食品、環保、輕工、石油、造紙、化工、教學和科研設備、電力等行業的工業自動控制系統中。
二、閥體：
公稱通徑：50－400mm
公稱壓力：PN1.0，1.6，2.5MPa
連接形式：法蘭式按JB/T78－59 JB79－59對夾式法蘭連接
材 料：HT200 ZG25I ZG1Cr18Ni9
ZG0Cr17Ni12Mo2 襯四氟
介質溫度：常溫型：-20oC～+200oC 散熱型：-40oC～+450oC
三、閥內組件：
閥芯形式：閥板
流量特性：直線特性或等百分比特性
材 料：HT200 ZG25I 1Cr18Ni9Ti襯橡膠襯四氟乙烯
四、執行機構：
類型：可選用PS系列、3810、DTR系列電子式角行程執行機構。
技術參數和性能：請參閱對應的執行機構與閥門定位器說明書。
五、凱斯特牌ZAJD型電動調節碟閥規格參數表：
|
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
流量系數（Kv） |
110 |
180 |
232 8 |
368 |
656 |
735 |
1240 |
2025 |
2712 |
3875 |
503 |
|
動作范圍 |
0－90o |
||||||||||
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
||||||||||
|
泄漏量Q |
按GB/T4213－92，為Kv值的10-4 |
||||||||||
|
環境溫度oC |
－20～60oC |
||||||||||
|
基本誤差 |
±2.5% |
||||||||||
|
回差 |
±2.5% |
||||||||||
|
死區 |
1% |
||||||||||
|
可調范圍 |
250:1 350:1 |
||||||||||
|
配用執行機構 |
DTR—05 10PSQ101381RSA－05 |
DTR— 20PSQ201381RSC－30 |
DTR－40PSQ501381RSC－50 |
DTR－60PSQ701 |
|||||||

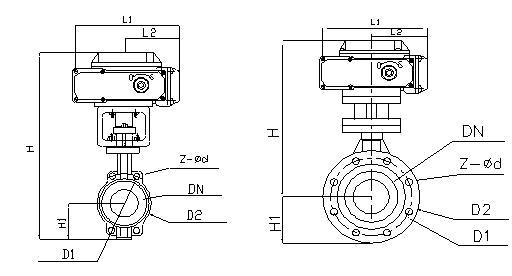

六、凱斯特牌ZAJD971電動對夾式蝶閥尺寸：
|
公稱通徑DN |
L閥度 |
H |
H1 |
D2 |
Z-фd |
D1 |
L1 |
L2 |
|
50 |
43 |
452 |
80/112 |
120/125 |
4-18 |
165 |
208 |
120 |
|
65 |
46 |
475 |
88/115 |
136/145 |
4-18 |
185 |
208 |
120 |
|
80 |
46/49 |
516 |
96/120 |
160 |
8-18 |
200 |
208 |
120 |
|
100 |
52/56 |
551 |
115/140 |
185 |
8-18 |
220 |
208 |
120 |
|
125 |
56/64 |
566 |
128/170 |
210 |
8-18 |
220 |
208 |
120 |
|
150 |
56/70 |
606 |
140/180 |
240 |
8-22 |
285 |
256 |
156 |
|
200 |
60/71 |
731 |
175/210 |
295 |
8-22 |
340 |
256 |
156 |
|
250 |
68/76 |
778 |
202/240 |
355 |
12-22 |
395/405 |
256 |
156 |
|
300 |
78/83 |
830 |
242/290 |
410 |
12-22 |
445/460 |
256 |
156 |
|
350 |
78/92 |
996 |
266/320 |
470 |
16-22 |
505/520 |
346 |
156 |
|
400 |
102 |
1058 |
298/350 |
515/525 |
16-26 |
565/580 |
346 |
156 |
注：表中數據XX/XX，“H1”為軟密封/硬密封；“D1、D2”為壓力1.0Mpa/1.6Mpa
七、凱斯特牌ZAJD941電動法蘭式蝶閥外形尺寸：
|
公稱通徑DN |
L閥厚 |
H |
H1 |
D2 |
D1 |
Z-фd |
L1 |
L2 |
|
50 |
108 |
539 |
825/112 |
165 |
125 |
4-18 |
208 |
120 |
|
65 |
112 |
554 |
925/115 |
185 |
145 |
4-18 |
208 |
120 |
|
80 |
114 |
569 |
100/120 |
200 |
160 |
8-18 |
208 |
120 |
|
100 |
127 |
614 |
110/138 |
220 |
180 |
8-18 |
208 |
120 |
|
125 |
140 |
649 |
125/164 |
250 |
210 |
8-18 |
208 |
120 |
|
150 |
140 |
725 |
1425/175 |
285 |
240 |
8-22 |
256 |
156 |
|
200 |
152 |
835 |
170/208 |
340 |
295 |
8-22/2-22 |
256 |
156 |
|
250 |
165 |
890 |
1925/243 |
395/405 |
350 |
12-22/12-26 |
256 |
156 |
|
300 |
178 |
995 |
2225/283 |
445/460 |
400 |
12-22/12-26 |
256 |
156 |
|
350 |
190 |
1155 |
2525/310 |
505/520 |
460 |
16-22/16-26 |
346 |
156 |
|
400 |
216 |
1225 |
2825/340 |
565/580 |
515 |
16-26/16-30 |
346 |
156 |
注：表中數據XX/XX，“H1”列為軟密封/硬密封；“D2、Z-?d”列表示壓力1.0MPa/1.6MPa
八、型號編制說明：
|
Z |
A |
J |
D |
9 |
71 |
F |
16 |
P |
G |
|
自控閥門 |
執行機構類型： |
位移 特征： |
閥門代號： |
傳動形式： |
連接形式： |
密封面材料： |
公稱 壓力： |
閥體 材質： |
溫度類型： |
|
- |
D：表示PS系列 |
J：表示角行程 |
Q：表示球閥 |
9：表示電動 |
41：表示法蘭 |
F：表示四氟乙烯 |
16：表示1.6MPa |
C：表示碳鋼 |
G：表示中溫型 |
|
- |
R：表示3810系列 |
S：表示直行程 |
D：表示碟閥 |
6：表示氣動 |
11：表示絲扣 |
H：表示金屬硬密封 |
25：表示2.5MPa |
P：表示不銹鋼 |
常溫省略 |
|
- |
A：DTR系列 |
- |
V：表示V形球閥 |
- |
71：表示對夾式 |
- |
40：表示4.0MPa |
R：表示316 |
- |
|
- |
- |
- |
- |
- |
- |
- |
64：表示6.4MPa |
F46：表示閥體襯四氟 |
- |
訂貨須知：
一、①ZAJD型電動調節碟閥產品名稱與型號②ZAJD型電動調節碟閥口徑③ZAJD型電動調節碟閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZAJD型電動調節碟閥型號，請按ZAJD型電動調節碟閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
