一、產品[TD41W手動空氣調節蝶閥 ]的詳細資料：
產品名稱：手動空氣調節蝶閥
產品特點：非密封型手動空氣調節閥,非密封型調節閥,手動空氣調節閥用途。本閥可作為通風除塵管路雙向啟閉及調節裝置，適用于冶金、礦山、水泥、化工、發電等待業的通風除塵及環境保護系統之中。特點：本閥為鋼板焊接，長度短、重量輕、結構簡單、使用維修方便，電動可實現現場操作和遠距離控制。本閥為非密封型閥門。
|
公稱壓力（Mpa
|
0.05MPa
|
介質溫度
|
-30℃～-350℃
|
|
強度試驗
|
0.1MPa
|
適用介質
|
冷熱風、煙氣
|
|
介質流速
|
25m/s
|
泄漏率
|
3%
|
三、TD41W型手柄操作通風蝶閥主要零件材料
|
零件名稱
|
閥體
|
閥板
|
閥軸
|
|
材料
|
碳鋼
|
碳鋼
|
碳鋼、不銹鋼
|

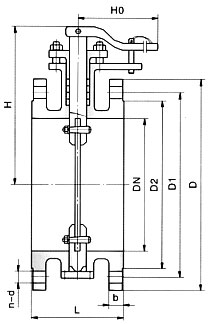

四、凱斯特牌TD41W-0.6/6C非密封型手動空氣調節蝶閥主要外形尺寸及重量：
|
公稱通徑(DN) |
主要外形尺寸/（mm） |
重量 |
||||||||
|
L |
D |
D1 |
D2 |
H |
b |
c |
n-d |
H0 |
||
|
100 |
120 |
210 |
170 |
144 |
166 |
18 |
2 |
4-18 |
200 |
10 |
|
125 |
120 |
240 |
200 |
174 |
177 |
18 |
2 |
8-18 |
200 |
12 |
|
150 |
120 |
265 |
225 |
200 |
190 |
20 |
2 |
8-18 |
200 |
14 |
|
200 |
140 |
320 |
280 |
254 |
240 |
22 |
2 |
8-18 |
250 |
29 |
|
250 |
160 |
375 |
335 |
310 |
264 |
24 |
2 |
12-18 |
250 |
31 |
|
300 |
180 |
440 |
395 |
363 |
290 |
24 |
2 |
12-22 |
250 |
34 |
|
350 |
180 |
490 |
445 |
413 |
352 |
24 |
2 |
12-22 |
350 |
55 |
|
400 |
180 |
540 |
495 |
463 |
377 |
24 |
2 |
16-22 |
350 |
62 |
|
450 |
180 |
595 |
550 |
518 |
402 |
24 |
2 |
16-22 |
350 |
75 |
|
500 |
180 |
645 |
600 |
568 |
427 |
26 |
2 |
20-22 |
350 |
83 |
|
600 |
180 |
755 |
705 |
667 |
477 |
30 |
2 |
20-26 |
350 |
106 |
訂貨須知：
一、①手動空氣調節蝶閥產品名稱與型號②手動空氣調節蝶閥口徑③手動空氣調節蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的手動空氣調節蝶閥型號，請按手動空氣調節蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
