一、產品[D41J法蘭式襯膠蝶閥]的詳細資料：
產品名稱：法蘭式襯膠蝶閥
產品型號：D41J
產品概述：D41J法蘭式襯膠蝶閥根據大型管網要求設計的渦輪法蘭蝶閥，閥體強度高、安全系數大，抗拉抗撕裂，結構簡單可靠。適用于公稱壓力≤1.6MPa的食品，醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，歡迎選購，全國免費服務熱線：4008-721-021。
D41J法蘭式襯膠蝶閥產品特點：
1.法蘭式蝶閥結構簡單，力矩小，操作方便、迅速；
2.具有良好的流量調節功能和密封性能，氣壓測試泄露為零
3.合成橡膠閥座具有耐腐蝕、耐沖蝕、尺寸穩定、回彈性好
4.可裝配電動執行器、氣動執行器，實現遠程大規模集中控制

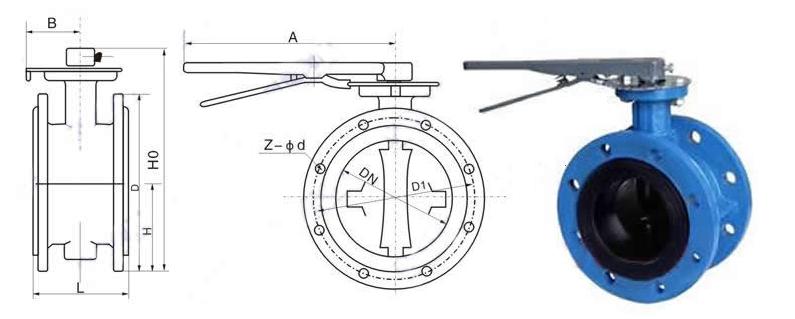

二、D41J法蘭式襯膠蝶閥結構型式：
三、D41J法蘭式襯膠蝶閥主要零件材料：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵 球墨鑄鐵 鑄鋼 |
|
蝶板 |
鑄鐵 球墨鑄鐵 尼龍涂層板 襯膠板 CF8 CF8M 2507 1.4529 |
|
密封圈 |
丁晴橡膠(NBR) 三元乙丙橡膠（EPDM） 聚四氟乙烯（PTFE） |
|
閥桿 |
45# 1Cr13 |
|
填料 |
O型圈 柔性石墨 |
四、D41J法蘭式襯膠蝶閥密封材料選用和適用溫度：
|
材料品種 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
|
英語簡稱 |
CR |
NBR |
EPDM |
PTFE |
|
型號代號 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
|
耐最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
|
耐最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
|
適用工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
|
|
||||
|
材料品種 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
英語簡稱 |
SI |
VITON |
NR |
PA |
|
型號代號 |
XD或JD |
XE或JE |
X1 |
N |
|
耐最高溫度 |
250℃ |
204℃ |
85℃ |
93℃ |
|
耐最低溫度 |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
適用工作溫度 |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~93℃ |
五、D41J法蘭式襯膠蝶閥主要外形尺寸1.6MPa：
|
DN |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
|
50 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
|
65 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
|
80 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
8-18 |
|
100 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
156 |
8-18 |
|
125 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
|
150 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
|
200 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
12-22 |
|
250 |
165 |
206 |
646 |
270 |
280 |
405 |
355 |
319 |
12-26 |
|
300 |
178 |
230 |
738 |
380 |
420 |
460 |
410 |
370 |
12-26 |
|
350 |
190 |
248 |
761 |
380 |
420 |
520 |
470 |
429 |
16-26 |
|
400 |
216 |
289 |
877 |
450 |
470 |
580 |
525 |
480 |
16-30 |
|
450 |
222 |
320 |
938 |
480 |
490 |
640 |
585 |
548 |
20-30 |
|
500 |
229 |
343 |
993 |
480 |
490 |
715 |
650 |
609 |
20-33 |
|
600 |
267 |
413 |
1131 |
480 |
490 |
840 |
770 |
720 |
20-36 |
|
700 |
292 |
478 |
1476 |
640 |
660 |
910 |
840 |
794 |
24-36 |
|
800 |
318 |
525 |
1533 |
640 |
660 |
1025 |
950 |
901 |
24-39 |
|
900 |
330 |
585 |
1655 |
750 |
860 |
1125 |
1050 |
1001 |
28-39 |
|
1000 |
410 |
640 |
1765 |
850 |
900 |
1255 |
1170 |
1112 |
28-42 |
六、D41J法蘭式襯膠蝶閥主要外形尺寸1.0MPa：
|
DN |
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
|
50 |
108 |
63 |
306 |
180 |
200 |
165 |
125 |
99 |
4-18 |
|
65 |
112 |
70 |
321 |
180 |
200 |
185 |
145 |
118 |
4-18 |
|
80 |
114 |
83 |
346 |
180 |
200 |
200 |
160 |
132 |
8-18 |
|
100 |
127 |
105 |
387 |
180 |
200 |
220 |
180 |
156 |
8-18 |
|
125 |
140 |
115 |
411 |
180 |
200 |
250 |
210 |
184 |
8-18 |
|
150 |
140 |
137 |
447 |
270 |
280 |
285 |
240 |
211 |
8-22 |
|
200 |
152 |
164 |
572 |
270 |
280 |
340 |
295 |
266 |
8-22 |
|
250 |
250 |
206 |
646 |
270 |
280 |
395 |
350 |
319 |
12-22 |
|
300 |
270 |
230 |
738 |
380 |
420 |
445 |
400 |
370 |
12-22 |
|
350 |
290 |
248 |
761 |
380 |
420 |
505 |
460 |
429 |
16-22 |
|
400 |
310 |
289 |
877 |
450 |
470 |
565 |
515 |
480 |
16-26 |
|
450 |
330 |
320 |
938 |
480 |
490 |
615 |
565 |
530 |
20-26 |
|
500 |
350 |
343 |
993 |
480 |
490 |
670 |
620 |
582 |
20-26 |
|
600 |
390 |
413 |
1131 |
480 |
490 |
780 |
725 |
682 |
20-30 |
|
700 |
430 |
478 |
1476 |
640 |
660 |
895 |
840 |
794 |
24-30 |
|
800 |
470 |
525 |
1533 |
640 |
660 |
1015 |
950 |
901 |
24-33 |
|
900 |
510 |
585 |
1655 |
750 |
860 |
1115 |
1050 |
1001 |
28-33 |
|
1000 |
550 |
640 |
1765 |
850 |
900 |
1230 |
1160 |
1112 |
28-36 |
訂貨須知：
一、①D41J法蘭式襯膠蝶閥產品名稱與型號②D41J法蘭式襯膠蝶閥口徑③D41J法蘭式襯膠蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的D41J法蘭式襯膠蝶閥型號，請按D41J法蘭式襯膠蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
