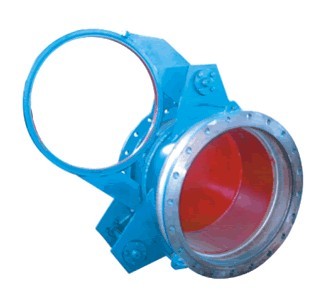

F43X手動扇形眼鏡閥
    • 產品型號:
    • F43X
    • 產品口徑:
    • 300-2000mm
    • 產品壓力:
    • 0.05-0.25Mpa
    • 產品材質:
    • 碳鋼、不銹鋼
產品說明
  • F43X手動扇形眼鏡閥詳細資料:

    一、產品概述:
    本系列扇形眼鏡閥又稱盲板閥、翻板閥、扇形閥,系GB6222《工業企業煤氣安全規程》要求的可靠切斷氣體介質的設備。廣泛應用于工礦企業、市政、環保等行業的氣體介質管理系統中,尤其適用于有害、有毒、易燃?xì)怏w的絕對切斷。亦適宜做管道終端的盲板,以縮短檢修時間或方便連接新的管路。
    該系列扇形眼鏡閥與其他在管路中做絕對切斷的閥門設備相比,具有結構新穎、重量輕、體積小、操作方便、動作迅速、切斷氣體性能絕對可靠的特點。
    二、產品特點及工作原理:

    F43X手動扇形眼鏡閥由左閥體、右閥體、中閥體、連接螺桿(三根)組成。用扳手旋轉連接螺桿,使左右閥體完成夾緊和松開動作,利用閘板上盲板和通孔板的位置變換達到啟閉目的。本閥具有結構簡單,重量輕,性能可靠,操作方便等特點。本閥為短結構系列,橡膠密封圈分別安裝在左、右閥體上。

    三、主要性能指標:

    公稱壓力MPa
    0.25
    0.15
    0.10
    0.05
    密封試驗壓力MPa
    0.275
    0.165
    0.11
    0.055
    強度試驗壓力MPa
    0.40
    0.225
    0.15
    0.075
    適用溫度℃
    丁腈橡膠
    硅橡膠
    氟橡膠
    <120
    <250
    <300
    適用介質
    煤氣等有毒、有害、易燃?xì)怏w
    采用標準
    連接法蘭尺寸符合JB/T81-94標準,檢測方法符合GB/T13927-92標準
    主要零部件材料
    閥體、閘板為碳鋼;連接軸、伸縮器為碳鋼或不銹鋼;密封圈為橡膠

    四、F43X主要外形連接尺寸: 單位:mm

    F43X手動扇形眼鏡閥結構圖



    DN

    D

    D1

    b

    n-φd

    短系列 L

    100

    210

    170

    12

    4-φ18

    210

    150

    265

    225

    14

    8-φ18

    210

    200

    320

    280

    14

    8-φ18

    230

    250

    375

    335

    14

    12-φ18

    250

    300

    440

    395

    16

    12-φ22

    270

    350

    490

    445

    16

    12-φ22

    290

    400

    540

    495

    16

    16-φ22

    310

    450

    595

    550

    20

    16-φ22

    330

    500

    645

    600

    20

    20-φ22

    350

    600

    755

    705

    20

    20-φ26

    370

    700

    860

    810

    20

    24-φ26

    390

    800

    975

    920

    22

    24-φ30

    410

    900

    1075

    1020

    22

    24-φ30

    430

    1000

    1175

    1120

    22

    28-φ30

    450

    1200

    1375

    1320

    22

    32-φ30

    470

    1400

    1575

    1520

    26

    36-φ30

    490

    1500

    1675

    1620

    26

    36-φ30

    510

    1600

    1790

    1730

    26

    40-φ30

    530

    1800

    1990

    1930

    26

    44-φ30

    550

    2000

    2190

    2130

    26

    48-φ30

    570

    五、安裝注意事項:

    手動扇形眼鏡閥在開啟時左、右閥體應有16-20mm的軸向位移。因此,管路在閥門啟閉過程中也應具有滿足上述位移的彈性變形或位移,建議按下述形式安裝。扇形眼鏡閥在能夠保證管道外力不作用在閥門上的情況下,對安裝位置不做規定。

    六、操作方法及注意事項:

    1、用扳手依次逆時針旋動三個連接螺桿,使閥體與閘板分離并有均衡,適量的間隙(16mm左右)。確認后轉動閘板到工作位置,反向旋動連接螺桿,使閘板與閥體緊密接觸,達到絕對密封的目的。
    2、橡膠密封圈不得與閥體粘連或發生硬摩擦,以防止損壞橡膠密封圈,破壞閥門的工作性能。
    3、左右閥體松開時,介質要外溢,為確保安全,應在關閉時,請先關閉眼鏡閥前的煤氣蝶閥,同時請采用通風和其它能保證安全的措施。
    4、F43X和F43AX手動扇形眼鏡閥在打開左、右閥體時,應注意閘板會自動掉下,操作時禁止人站在閘板正面,以免發生危險。

    訂貨須知:
    一、①F43X手動扇形眼鏡閥產品名稱與型號②F43X手動扇形眼鏡閥口徑③F43X手動扇形眼鏡閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定凱斯特公司的F43X手動扇形眼鏡閥型號,請按F43X手動扇形眼鏡閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
