EG41J英標手動隔膜閥

- 產品型號:
- EG41J英標
- 產品口徑:
- 15-300mm
- 產品壓力:
- 0.6-1.6Mpa
- 產品材質:
- 不銹鋼碳鋼鑄鐵
聯系我們

產品說明

一、產品[EG41J英標手動隔膜閥]的詳細資料：

產品名稱：英標手動隔膜閥

產品型號:EG41J EG41型　W型　JS型 EG41W-16，10.6型　G41W-10.6型 EG41J16，10.6型　G41J-10.6型 EG41FS-16，10.6型　G41FS-10.6型

產品特點及用途：本閥專用于控制非腐蝕性或一般腐蝕性介質，閥體內腔表面無襯里或覆有可供選擇的各種橡膠，適用于不同工作溫度和流體管路。1、氣動隔膜閥可根據不同的介質壓力和操作壓力，按下表選擇不同規格的執行機構，以達到最理想的使用效果。
2、當用戶不提出要求時，氣動隔膜閥的密封壓力一般均調試為0.66MPa，只有當LP＜0.6MPa的閥門，其密封壓力按表中的LP值進行調試。
3、表中OP為氣源操作壓力，LP為管道壓力。
適用溫度：≤85℃、≤100℃、 ≤120℃、≤150℃（按照襯里和隔膜材料）
壓力等級：PN0.6、1.0、1.6

設計與制造按：GB12239或BS5156

結構長度按：GB12221或BS5156

法蘭連接尺寸按：GB4216.4或BS4504

試驗與檢驗按：GB/T13927或BS5156 引進手動襯膠

二、性能規范：

型號	公稱壓力 PN（Mpa）	試驗壓力PS（Mpa）		適用介質	工作溫度（℃）
型號	公稱壓力 PN（Mpa）	殼體試驗	密封試驗	適用介質	工作溫度（℃）
EG41J-6	0．6	0．9	0．66	W．非腐蝕性流體 J·一般腐蝕性流體 FS。強酸堿及各種有機溶劑（溶融堿金屬元素氧除外）	≤100 ≤85 ≤150
EG41J-10	1．0	1．5	1．1
EG41J-16	1．6	2．4	1．76
G41J-6	0．6	0．9	0．66
G41J-10	1．0	1．5	1．1

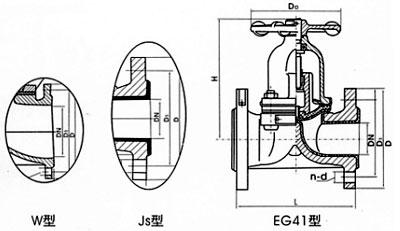

三、凱斯特牌EG41型英標隔膜閥外形連接尺寸及重量：

型號	公稱通徑 DN（mm）	尺寸								質量（㎏）
型號	公稱通徑 DN（mm）	J型	W型	f	D1	D	D0	n-d	H	質量（㎏）
EG41WJFS-16	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395	-	12-22	-	-
	300	757	749	4	400	445	-	12-22	-	-
EG41WJFS-10	20	121	117	2	75	105	70	4-13．5	92	3
	25	131	127	2	85	115	83	4-13．5	96	4
	32	150	146	2	100	140	114	4-17．5	131	6．5
	40	163	159	2	110	150	114	4-17．5	142	7．5
	50	194	190	2	125	165	150	4-17．5	167	10．5
	65	220	216	2	145	185	165	4-17．5	203	17．5
	80	258	254	2	160	200	230	8-17．5	216	25
	100	309	305	2	180	220	280	8-17．5	270	36
	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
EG41WJFS-6	125	362	356	3	210	250	280	8-17．5	319	47
	150	412	406	3	240	285	368	8-22	365	73
	200	529	521	4	295	340	483	8-22	462	142
	250	641	635	4	350	395	-	12-22	-	-
	300	757	749	4	400	445	-	12-22	-	-

訂貨須知：
一、①EG41型英標隔膜閥產品名稱與型號②EG41型英標隔膜閥口徑③EG41型英標隔膜閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的EG41型英標隔膜閥型號，請按EG41型英標隔膜閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
