一、產品概述：
凱斯特牌DDC-JQ型電磁真空帶充氣閥是安裝在機械真空泵上的專用閥門，并與泵接在同一個電上，泵的開啟與停止直接控制閥門的開啟與關閉。當泵停止工作或電源突然中斷時，閥能自動將真空系統封閉，并將大氣通過 閥的充氣口經閥充入到泵腔，從而避免泵油逆流污染真空系統。
二、凱斯特牌DDC系列真空電磁閥技術參數：
|
工作介質
|
空氣等非腐蝕性氣體
|
|||||
|
介質溫度 ℃
|
≤60
|
|||||
|
工作壓力 MPa
|
1.0
|
|||||
|
工作壓差 MPa
|
-0.1～0
|
|||||
|
電源電壓
|
AC220V DC24V 其余規格可作特殊訂貨
|
|||||
|
使用壽命
|
JB/T7352-94規定
|
|||||
|
額定流量系數 KV
|
3.8
|
7.4
|
10.3
|
18.8
|
25.7
|
41
|
|
泄漏量 ml/min
|
按JB/T7352-94.F規定
|
|||||
|
公稱通徑 mm
|
15
|
20
|
25
|
32
|
40
|
50
|
|
功 耗（VA）
|
50
|
90
|
||||

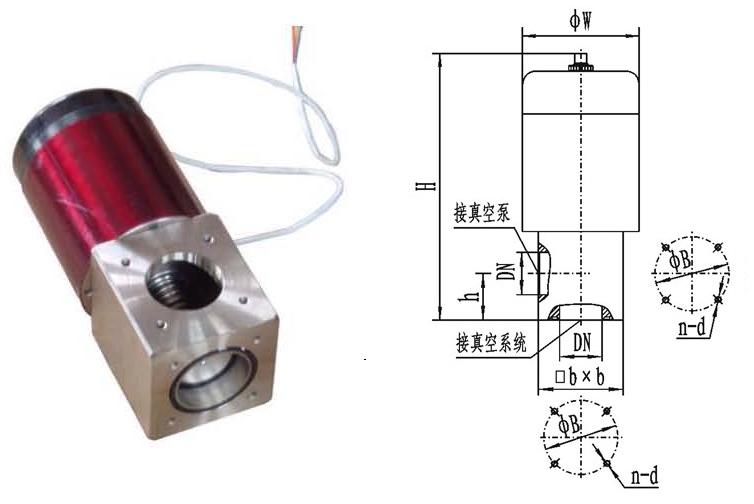

三、DDC系列真空電磁閥連接及外形尺寸
|
型號 |
通徑(DN) |
ΦW |
ΦB |
H |
h |
b×b |
n-d |
匹配機械泵型號 |
|
DDC-JQ16A |
16 |
68 |
42 |
176 |
28 |
48×48 |
4-M5 |
2XZ-0.5/1 |
|
DDC-JQ25A |
25 |
82 |
55 |
199 |
35 |
58×58 |
4-M6 |
2XZ-2/4 |
|
DDC-JQ32 |
32 |
92 |
64 |
226 |
40 |
68×68 |
4-M6 |
2XZ-4 |
|
DDC-JQ40 |
40 |
110 |
70 |
245 |
44 |
80×80 |
4-M6 |
2XZ-8 |
|
DDC-JQ50A |
50 |
125 |
90 |
290 |
56 |
95×95 |
4-M8 |
2X-15 |
|
DDC-JQ65 |
65 |
135 |
105 |
320 |
65 |
115×115 |
4-M8 |
2X-30A |
|
DDC-JQ80 |
80 |
165 |
125 |
367 |
75 |
140×140 |
4-M8 |
2X-70A |
訂貨須知：
一、①DDC系列真空電磁閥產品名稱與型號②DDC系列真空電磁閥口徑③DDC系列真空電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的DDC系列真空電磁閥型號，請按DDC系列真空電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
