真空閥類
GID-A型系列電動高真空蝶閥
    • 產品型號:
    • GID-A型
    • 產品口徑:
    • 50-400mm
    • 產品壓力:
    • 0.6-1.6MPa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、產品[GID-A型系列電動高真空蝶閥]詳細資料：
    產品名稱：GID-A型系列電動高真空蝶閥
    產品型號：GID型
    產品口徑：DN50-DN400
    壓 力： 0.6mpa-1.6mpa
    材 質： 鑄鋼、不銹鋼、鉻鉬鋼
    詳細資料： GID-A型系列電動高真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。閥門的閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。
    適用的工作介質為空氣和非腐蝕性氣體。
    二、主要技術性能
    適用范圍(Pa)
    2x105～1.3x10-5
    閥門漏率(Pa.L/S)
    ≤1.3x10-6
    開閉時間(S)
    DN≤63 20；80≤DN≤200 30； DN≥250 48
    介質溫度（℃）
    -25～+80(密封材料為丁腈橡膠)
    -30～+150(密封材料為氟橡膠)
    法蘭標準
    GB/T6070
    安裝位置
    任意
    控制電路
    標準出廠：AC220V/50Hz開關型
    特殊指定：AC380V；DC24V開關型
    4～20mA DC調節型
    信號反饋
    標準出廠：帶無源觸點型
    特殊指定：4～20mA DC調節型

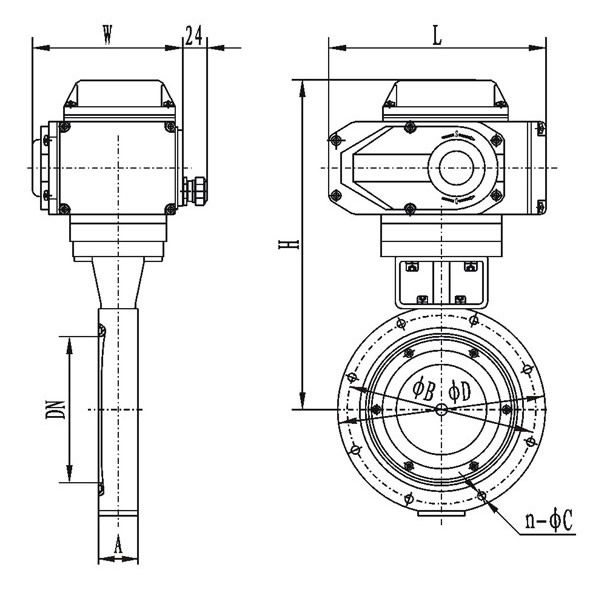

    三、連接及外形尺寸
    型號
    通徑(DN)
    ΦD
    ΦB
    H
    A
    L
    W
    n-ΦC
    GID-50A
    50
    110
    90
    218
    26
    160
    113
    4-Φ9
    GID-63A
    63
    130
    110
    229
    32
    GID-80A
    80
    145
    125
    272
    196
    121
    8-Φ9
    GID-100A
    100
    165
    145
    282
    GID-125A
    125
    200
    175
    300
    35
    8-Φ11
    GID-150A
    150
    225
    200
    369
    255
    158
    GID-200A
    200
    285
    260
    399
    45
    12-Φ11
    GID-250A
    250
    335
    310
    427
    50
    GID-300A
    300
    425
    395
    471
    55
    12-Φ14
    GID-400A
    400
    510
    480
    546
    60
    310
    207
    16-Φ14
    凱斯特牌GID-A系列電動高真空蝶閥是適用于真空系統中接通或切斷管路的介質流。該閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換（用手動轉位開關或電腦控制）或外部輸入信號，來實現閥門開、關或中間位置的控制。閥門的閥板采用夾緊結構，把閥板的密封圈來夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。并可以任意位置安裝。
    適用的工作介質為空氣和非腐蝕性氣體。
    四、凱斯特牌電動高真空蝶閥外形連接尺寸及性能參數:
    型號
    GID
    -80A
    GID
    -100A
    GID
    -125A
    GID
    -150A
    GID
    -200A
    GID
    -250A
    GID
    -300A
    GID
    -400A
    性能
    公稱通徑(DN)
    80
    100
    125
    150
    200
    250
    300
    400
    連接尺寸
    A
    32
    35
    45
    50
    55
    60
    ΦD
    145
    165
    200
    225
    285
    335
    425
    510
    ΦB
    125
    145
    175
    200
    260
    310
    395
    480
    n-ΦC
    4-9
    8-12
    12-11
    12-14
    16-14
    適用范圍(Pa)
    105～6.7x10-4
    漏氣率（Pa.L/S)
    6.7X10-4
    介質溫度(℃)
    丁腈橡膠-25 ~ +80，氟橡膠-30 ~ +150，
    電源（V/Hz）
    220/50
    開閉時間（S）
    30
    連接法蘭標準
    GB6070.3-85
    主要件材質
    閥體、閥板
    碳鋼（鍍鎳）或不銹鋼
    密封件
    丁腈橡膠或氟橡膠
    訂貨須知：
    一、①電動高真空蝶閥產品名稱與型號②電動高真空蝶閥口徑③電動高真空蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的電動高真空蝶閥型號，請按電動高真空蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
