水力控制閥系列
H142X液壓水位控制閥
    • 產品型號:
    • H142X
    • 產品口徑:
    • 50~250mm,
    • 產品壓力:
    • 0.6-2.5Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[液壓水位控制閥]的詳細資料：
    產品型號：H142X
    產品名稱：液壓水位控制閥
    產品特點：凱斯特牌H142X液壓水位控制閥，是一種自動控制水箱、水塔液面高度的水力控制閥。當水面下降超過預設值時，浮球閥打開，活塞上腔室壓力降低，活塞上下形成壓差，在此壓差作用下閥瓣打開進行供水作業；當水位上升到預設高度時，浮球閥關閉，活塞上腔室壓力不斷增大致使閥瓣關閉停止供水。如此往復自動控制液面在設定高度，實現自動供水功能。該產品適用于工礦企業、民用建筑中各種水箱（池）、水塔的自動供水系統。并可用作常壓鍋爐循環供水控制閥。
    H142X液壓水位控制閥特點及優點:
    ●運用液壓原理控制，結構新穎合理。
    ●工作平穩可靠。在規定的使用壓力范圍內，可保證無水錘沖擊。
    ●重量輕，體積小，安裝維修方便。
    H142X液壓水位控制閥工作原理:
    當水池或水塔內水位下降，浮球閥開啟排水時，進水管內有壓水將閥內活塞托起，密封面打開，閥門即開啟供水，當水位上升到控制閥時，浮球閥關閉，活塞下移將密封面封閉，閥門即停止供水。
    二、H142X液壓水位控制閥主要技術參數:
    公稱壓(Mpa)
    殼體試驗壓力(MPa)
    密封試驗壓力(MPa)
    適用介質
    介質溫度(℃)
    1.0
    1.5
    1.1
    水
    0-80
    1.6
    2.4
    1.8

    三、H142X液壓水位控制閥主要零件材料:

    序號
    零件名稱
    零件材料
    1
    閥體 閥蓋
    鑄鐵、鑄鋼、不銹鋼
    2
    閥座 閥盤
    碳鋼、不銹鋼
    3
    密封圈 O型圈
    丁腈橡膠
    4
    閥桿
    2Cr13
    5
    活塞
    鑄鋼
    6
    膜片(膜片型)
    夾織物丁腈橡膠
    7
    調節閥 球閥
    銅合金
    8
    浮球
    不銹鋼
    9
    過濾器
    不銹鋼

    注:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定

    四、H142X液壓水位控制閥主要安裝尺寸： (單位:mm)

    DN
    L
    H
    H1
    G螺紋
    D
    D1
    D2
    n-Φd
    PN1.0
    PN1.6
    PN1.0
    PN1.6
    PN1.0
    PN1.6
    PN1.0
    PN1.6
    50
    115
    243
    115
    1/2
    165
    165
    125
    125
    99
    99
    4-18
    4-18
    65
    125
    258
    125
    1/2
    185
    185
    145
    145
    118
    118
    4-18
    4-18
    80
    145
    328
    145
    1/2
    200
    200
    160
    160
    1132
    132
    8-18
    8-18
    100
    160
    350
    160
    1/2
    220
    220
    180
    180
    156
    156
    8-18
    8-18
    125
    165
    360
    165
    3/4
    250
    250
    210
    210
    184
    184
    8-18
    8-18
    150
    200
    415
    180
    1
    285
    285
    240
    240
    211
    211
    8-22
    8-22
    200
    230
    485
    215
    1
    340
    340
    295
    295
    266
    266
    8-22
    12-22
    250
    260
    555
    245
    1
    395
    405
    350
    355
    319
    319
    12-22
    12-26
    300
    290
    620
    260
    1-1/4
    445
    460
    400
    410
    370
    370
    12-22
    12-26
    350
    325
    715
    310
    1-1/4
    505
    520
    460
    470
    429
    429
    16-22
    16-26

    注: 1. 法蘭尺寸：GB/T9113、JB/T79、用戶要求。2.如客戶需要其它規格,請將型號傳真至我司銷售部!

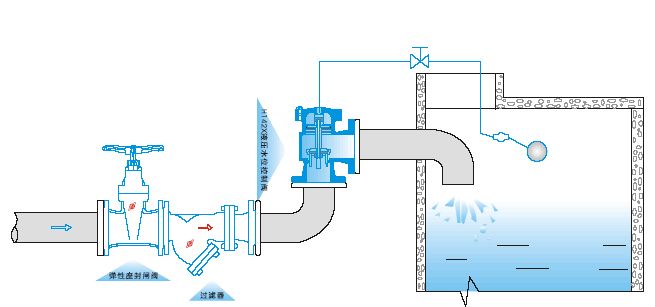

    五、H142X液壓水位控制閥安裝示意圖:

    六、H142X液壓水位控制閥安裝形式及注意事項:
    將該閥垂直固定在進水管上，然后將控制管、截止閥和浮球閥連接旋緊在該閥上即可。該閥進水管和出水管連接法蘭H142X-4T-A為0.6MPa標準法蘭；H142X-10-A為1MPa標準法蘭。進水管直徑應大于或等于閥門公稱通徑，出水口應低于浮球閥。浮球閥安裝應距離水管一米以上；在水箱內出水管高于水位線處鉆一小孔，以防直空回水。使用時，截止閥應全開，如同一水池安裝二只以上閥則應保持同一水平面。因主閥關閉要滯后浮球閥關閉約30～50秒，故水箱要有足夠的空余容積，以防溢水。為防止雜質、砂粒進入閥內引起工作失靈，閥前應裝過濾器。如安裝在地下水池，則應在地下泵房安裝報警裝置。
    訂貨須知：
    一、①液壓水位控制閥產品名稱與型號②液壓水位控制閥口徑③液壓水位控制閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的液壓水位控制閥型號，請按液壓水位控制閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
