D315H/Y、D330H/Y美標凸耳式蝶閥

- 產品型號:
- D315H/Y、D330H/Y
- 產品口徑:
- 2-40”
- 產品壓力:
- 150-900LB
- 產品材質:
- WCB 不銹鋼
聯系我們

產品說明

一、產品[美標凸耳式蝶閥]詳細資料：

產品名稱: 美標凸耳式蝶閥、美標凸耳蝶閥
產品型號:D315H/Y、D330H/Y型

詳細介紹：美標凸耳式蝶閥是我公司技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵冶金、石油、化工、電力等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。該美標蝶閥采用三維偏心斜錐形閥座密封副，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉具有越關越緊功能，這樣密封性能可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。美標蝶閥結構特點排除了其它類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫下使用時因熱膨脹而容易泄漏的缺點。

用途和特點

　　該系列蝶閥式我公司工程技術人員研制開發的新一代高性能產品，其性能已處于國內外先進水平、廣泛適用于低壓、中壓、高壓、鋼鐵治金、石油、化工、電力等工業管道上作截?cái)嗷蛘{(diào)節介質流量用。該閥門采用三維偏心斜錐形閥座密封，蝶板密封采用新型金屬片與彈性材料層疊而成，嵌裝在蝶板上與閥座吻合。利用蝶板擺動壓緊密封，所以密封面摩擦阻力小，關閉時具有越關越緊功能，這樣密封性可靠，開啟確保密封面完全脫離接觸，保證了密封面不受損傷。該蝶閥結構特點排除了其他類型蝶閥開過位而不能密封的缺點，且在高曙下能正常使用，克服了其它類型閥門在高溫使用時因熱膨脹而容易泄漏的缺點。該蝶閥耕具使用介質要求，選用不同密封面材料，以保證密封面耐磨損、耐腐蝕、使用壽命長。

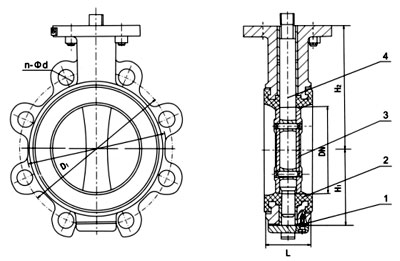

部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿

二、主要技術參數

公稱通徑	DN（mm）	830W	830L
公稱通徑	DN（mm）	2"～36"	2"～36"
公稱壓力	PN（Mpa）	150Lb	300Lb
試驗壓力	強度試驗	3.0	7.5
試驗壓力	密封試驗	2.2	5.5
適用介質	水、蒸汽、油品、海水等
適用溫度	-29℃～425℃

三、主要零件材料

名稱	材料
閥體	WCB、CFB、CF8M
閥板	WCB、CFB、CF8M
帆桿	304、316、1Cr13
密封套	316、304
填料	柔性石墨、氟塑料

四、主要連接尺寸

型號	英寸	L		L1		D		D1		D2		H2		H1		H		M	Z-d
型號	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	毫米	英寸	M	Z-d
D315W/F 連接尺寸	2"	1.72	43	4.25	108	6.00	152	4.75	120.5	3.62	92	4.33	110	11.02	280	13.58	345	M18	4-19
	3"	1.93	49	4.50	114	7.50	190	6.00	152.5	5.00	127	4.92	125	12.40	315	14.96	380	M18	4-19
	4"	2.20	56	5.00	127	9.00	229	7.50	190.5	6.19	157	5.70	145	13.78	350	16.34	415	M20	8-19
	5"	2.50	64	5.50	140	10.00	254	8.50	216	7.32	186	6.50	165	15.35	390	17.91	455	M20	8-22
	6"	2.75	70	5.50	140	11.00	279	9.50	241.5	8.50	216	6.89	175	17.91	455	21.45	545	M20	8-22
	8"	2.80	71	5.90	150	13.50	343	11.75	298.5	10.62	270	8.26	210	20.67	252	24.21	615	M24	8-22
	10"	3.00	76	6.30	160	16.00	406	14.25	362	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86	4.00	178	19.00	483	17.00	298.5	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92	4.20	190	21.00	533	18.75	362	16.25	413	12.60	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102	8.50	216	23.00	597	21.25	432	18.50	470	13.98	355	34.25	840	38.58	980	M30	16-29
	18"	4.50	114	8.74	222	25.00	635	22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127	9.00	229	27.50	399	25.00	540	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154	10.50	267	32.00	813	29.50	578	27.25	692	18.70	475	45.51	1155	51.37	1305	M33	20-35
	30"	6.50	165	11.50	292	38.75	985	36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	32"	7.50	190	12.50	318	41.75	1060	38.50	749.5	36.00	914	24.80	630	56.50	1435	62.40	1585	M39	28-41
	36"	8.00	203	13.00	330	46.00	1168	42.75	914	40.25	1022	26.77	680	62.40	1585	69.48	1765	M20	32-41
D330W/F 連接尺寸	6"	2.75	70					9.50	978	3.50	216	6.89	175	17.91	435	21.45	545	M20	8-22
	8"	2.80	71					11.75	1085	10.62	270	8.26	210	20.67	525	24.21	615	M24	8-22
	10"	3.00	76					14.25	240	12.75	324	9.84	250	23.81	605	27.36	695	M24	12-25
	12"	3.38	86					17.00	298	15.00	381	11.24	285	28.74	730	32.78	830	M27	12-25
	14"	3.63	92					18.25	362	16.25	413	12.64	320	31.50	800	35.43	900	M27	12-29
	16"	4.00	102					21.25	432	18.50	470	13.98	355	34.25	870	38.58	980	M30	16-29
	18"	4.50	114					22.75	476	21.00	533	14.96	380	36.22	920	40.55	1030	M30	16-32
	20"	5.00	127					25.00	540	3.00	584	16.34	415	39.37	1000	43.70	1110	M33	20-32
	24"	6.06	154					29.50	578	277.25	692	18.70	475	45.51	1156	51.37	1305	M33	20-35
	30"	6.50	165					36.00	635	33.75	857	22.38	580	54.13	1375	60.03	1525	M39	28-35
	36"	8.00	203					42.75	749	40.25	1022	26.77	680	62.40	1585	69.48	1765	M18	32-42
D315L 連接尺寸	2"	1.72	43	4.25	108	6.50	165	5.00	914	3.62	92	4.33	110	11.02	280	13.58	345	M20	8-19
	3"	2.50	64	4.50	114	8.26	210	6.63	1085	5.08	127	4.92	125	12.40	315	14.96	380	M20	8-22
	4"	2.50	64	5.00	127	10.00	254	7.87	127	6.18	157	5.70	145	13.78	350	16.34	415	M20	8-22
	5"	2.75	70	5.50	140	11.00	279	9.25	168	7.32	186	6.30	165	15.35	390	17.91	455	M20	12-22
	6"	3.00	76	8.30	210	12.50	318	10.63	200	8.50	216	6.89	175	17.91	455	21.45	545	M24	12-26
	8"	3.50	89	9.05	230	15.00	381	13.00	235	10.62	270	8.26	210	20.67	525	24.21	615	M27	16-29
	10"	4.50	114	9.84	250	17.50	445	15.24	270	12.75	324	9.84	250	23.81	605	27.36	695	M30	16-32
	12"	4.50	114	10.62	270	20.50	521	17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32
	14"	5.00	127	10.62	270	23.00	584	20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M33	20-35
	16"	5.50	140	12.20	310	25.50	648	12.50	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35
	18"	5.98	152	13.00	330	28.00	711	24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35
	20"	5.98	152	13.80	350	30.50	775	27.00	571	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41
	24"	7.00	178	15.35	390	36.00	914	32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49
	30"	9.01	229	17.71	450	43.00	1092	39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-53
	36"	9.88	241	20.07	510	50.00	1270	46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	12-22
D330L 連接尺寸	6"	3.00	76					10.63	997	8.50	216	6.89	175	17.91	455	21.45	545	M20	12-36
	8"	3.50	89					13.00	1168	10.62	270	8.26	210	20.67	525	24.21	615	M24	16-29
	10"	4.50	114				,	15.24	270	12.7, 5	324	9.84	250	23.81	605	27.36	695	M27	16-32
	12"	4.50	114					17.76	330	15.00	381	11.24	285	28.74	730	32.78	830	M30	20-32
	14"	5.00	127					20.24	387	16.26	413	12.60	320	31.50	800	35.43	900	M30	24-35
	16"	5.50	140					22.30	451	18.50	470	13.98	355	34.25	840	38.58	980	M33	24-35
	18"	5.98	152					24.72	514	21.00	533	14.96	380	36.22	920	40.55	1030	M33	24-35
	20"	5.98	152					27.00	591	23.00	584	16.34	415	39.37	1000	43.70	1110	M33	24-41
	24"	7.00	178					32.00	628	27.24	692	18.70	475	45.51	1155	51.37	1305	M39	28-49
	30"	9.01	229					39.25	686	27.69	703	22.38	580	54.13	1375	60.03	1525	M45	32-52
	36"	9.88	241					46.00	813	34.88	886	26.77	680	62.40	1585	69.48	1765	M50	32-52

訂貨須知：

一、①美標凸耳式蝶閥產品名稱與型號②美標凸耳式蝶閥口徑③是否帶附件以便我們的為您正確選型。

二、若已經由設計單位選定凱斯特閥門美標凸耳式蝶閥型號，請按美標凸耳式蝶閥型號直接向我司銷售部訂購。

三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
