漿液刀閘閥
ZL73X型鏈輪式漿液閥
    • 產品型號:
    • ZL73X型
    • 產品口徑:
    • 50-1200mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵、碳鋼、不銹鋼
產品說明
  • 一、產品[ZL73X型鏈輪式漿液閥]詳細資料：
    產品名稱:鏈輪式漿液閥、鏈輪漿液閥
    產品型號:ZL73X
    口徑：DN50-DN400
    壓力：0.6-1.0MPa
    材質：鑄鐵、鑄鋼
    詳細介紹：ZL73X型鏈輪式漿液閥密封可靠、操作輕便靈活，具有設計合理、閥門剛性好，流阻系數小、結構緊湊，通道流暢等優點。本閥門適用于糖漿、紙漿、泥漿、污水、煤漿等介質管路上，作啟閉調節和節流使用，適用于水平安裝，亦可傾斜安裝。
    引用標準：
    設計制造：JB/T 8691-98
    結構長度：GB/T 15188.2-94
    法蘭連接尺寸：GB/T 9113-2000
    閥門檢查和試驗：GB/T 13927-92
    二、Z73X鏈輪式漿液閥主要性能規范
    公稱壓力MPa
    試驗壓力
    工作溫度
    適用介質
    殼體MPa
    密封MPa
    0.6
    0.9
    0.66
    ≤80℃
    紙漿、煤漿、水、灰渣
    1.0
    1.5
    1.1
    ≤80℃

    三、Z73X鏈輪式漿液閥主要零部件材質

    體、蓋
    閘閥
    閥桿
    密封面
    不銹鋼、碳鋼、灰鑄鐵
    碳鋼、不銹鋼
    不銹鋼
    橡膠、四氟、不銹鋼、硬質合金

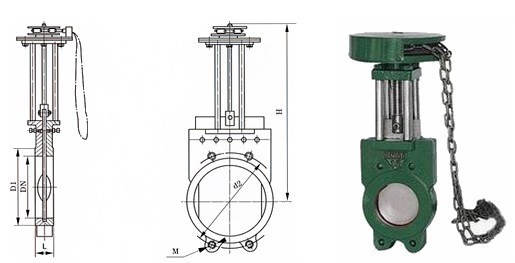

    四、ZL73X型鏈輪式漿液閥主要外形及連接尺寸

    DN
    L
    D1
    D2
    H
    n-M
    0.6
    1.0
    50
    48
    48
    100
    125
    330
    4-M16
    65
    48
    48
    120
    145
    340
    4-M16
    80
    50
    50
    135
    160
    380
    8-M16
    100
    50
    50
    155
    180
    440
    8-M16
    125
    50
    50
    185
    210
    500
    8-M16
    150
    60
    60
    210
    240
    600
    8-M20
    200
    60
    60
    265
    295
    700
    8-M20
    250
    70
    70
    320
    350
    890
    12-M20
    300
    70
    80
    368
    400
    1050
    12-M20
    350
    80
    90
    428
    460
    1160
    16-M20
    400
    80
    120
    482
    515
    1200
    16-M22
    訂貨須知：
    一、①Z473X鏈輪式漿液閥產品名稱與型號②Z473X鏈輪式漿液閥口徑③Z473X鏈輪式漿液閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的Z473X鏈輪式漿液閥型號，請按Z473X鏈輪式漿液閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
