漿液刀閘閥
Z73X四柱式漿液閥
    • 產品型號:
    • Z73X型
    • 產品口徑:
    • 50-600mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵、碳鋼、不銹鋼
產品說明
  • 一、產品[Z73X四柱式漿液閥]的詳細資料：
    產品型號：Z73X
    產品名稱：Z73X四柱式漿液閥
    詳細介紹：Z73X四柱式漿液閥主要由左，右閥體，U型密封圈，閘板，鋼螺母，閥桿，支架，手輪等件組成，閥門啟閉靠旋轉手輪完成，順時旋轉時，閥門關閉；反之為開放。本閥可安裝電動裝置，氣動裝置。本閥設計緊湊、占據空間小、重量輕、易于安裝、耐磨防堵措施完善、便于維修、使用壽命長。廣泛滿足造紙、紙漿工業、工業污水和城市污水處理、化工廠、飛灰處理、散狀物料輸送、食品飲料工業的使用要求及工條件苛刻的環境條件下。
    結構特點：
         物料切斷閥采用優質鋼材焊接而成，其結構科學合理，緊湊獨特，操作靈活，維護方便，密封性能可靠。其楔緊工作原理使插板越關越緊。而插板一旦開啟，馬上與密封面脫離，以保證密封面不受磨損，且密封面敞開式，物料無法附著和沉積。此構造是密封的關鍵所在。W表示密封面為橡膠軟密封，P表示密封面為合金硬密封。配用不同的傳動裝置滿足不同工況需求。Z73為手輪傳動，WZ73為蝸輪傳動，DZ73為電動裝置傳動，QZ73為氣動裝置傳動。
    工作原理：
         物料切斷閥主要由閥體、插板、密封副、傳動桿及傳動裝置等部件組成。手動物料切斷閥由人工轉動手輪，沿順時針方向為關，逆時針方向為開。由旋轉螺母帶動傳動桿作向上運動，使插板脫離密封面向上位移，直至全開，反之為關。蝸輪傳動物料切斷閥由人工轉動蝸輪裝置手輪，順時針方向為關，逆時針方向為開，帶動蝸輪副旋轉從而帶動傳動桿向上運動，使插板全開，反之全關。電動物料切斷閥由Z型電動裝置得到指令動作旋轉螺母帶動傳動桿作運動，使插板起到開關作用。氣動物料切斷閥由二位五通電磁換向閥控制，10A-5R氣動推桿帶動傳動桿作往復運動，使插板起到開關作用。
    二、Z73X四柱式漿液閥性能規范：
    公稱壓力PN（MPa
    試驗壓力（MPa
    適用介質
    工作溫度（℃）
    殼體
    密封
    0.6
    0.9
    0.66
    煤漿、糧漿、紙漿、泥漿、活水砂漿、礦渣、堿液
    ≤80℃

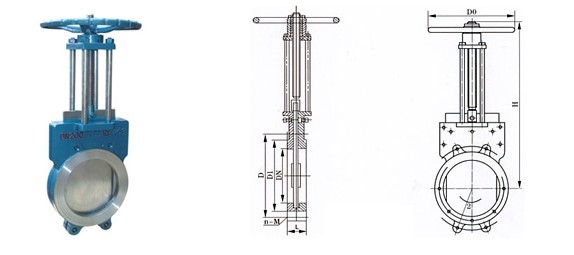

    三、Z73X四柱式漿液閥外形連接尺寸：
    公稱壓力mm
    L
    D
    D1
    H
    n-M
    PN0.6
    PN1.0
    50
    48
    48
    125
    100
    335
    4-M16
    65
    48
    48
    145
    120
    363
    4-M16
    80
    50
    50
    160
    135
    395
    4-M16
    100
    50
    50
    180
    155
    465
    8-M16
    125
    50
    50
    210
    185
    530
    8-M16
    150
    60
    60
    240
    210
    630
    8-M20
    200
    60
    60
    295
    265
    750
    8-M20
    250
    70
    70
    350
    318
    900
    12-M20
    300
    70
    80
    400
    368
    1120
    12-M20
    350
    80
    80
    460
    430
    1260
    16-M20
    400
    90
    90
    515
    482
    1450
    16-M22
    450
    90
    120
    565
    532
    1600
    20-M22
    500
    90
    130
    620
    585
    1800
    20-M22
    600
    140
    140
    725
    685
    2300
    20-M27
    700
    140
    140
    840
    800
    2500
    24-M27
    800
    190
    190
    950
    898
    2800
    24-M30
    900
    203
    203
    1050
    1005
    3100
    28-M30
    1000
    216
    216
    1160
    1115
    3400
    28-M30
    1200
    254
    254
    1380
    1325
    3600
    32-M36
    訂貨須知：
    一、①刀型閘閥產品名稱與型號②刀型閘閥口徑③刀型閘閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的刀型閘閥型號，請按刀型閘閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
