一、產品[PZ643H氣動單夾式刀型閘閥]的詳細資料：
產品名稱 : PZ643氣動刀型閘閥
型號：PZ643H_F_X
口徑：50～1200mm
壓力：0.6MPa、1.0MPa、1.6MPa
材質：不銹鋼、碳鋼、灰鑄鐵、橡膠
詳細介紹：氣動單夾式刀型閘閥主要由左，右閥體，U型密封圈，閘板，鋼螺母，閥桿，支架，手輪等件組成，閥門啟閉靠旋轉手輪完成，順時旋轉時，閥門關閉；反之為開放。本閥可安裝電動裝置，氣動裝置。 電動單夾式刀型閘閥具有結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小等優點，密封可靠、操作輕便靈活，用于礦山電廠的選煤、排渣、城市污水處理、食品、造紙、醫藥、石油、化工等油品、水、蒸汽管路上，接通或截?cái)喙苈分薪橘|(zhì)。
結構特點：
氣動單夾式刀型閘閥采用優質鋼材焊接而成，其結構科學合理，緊湊獨特，操作靈活，維護方便，密封性能可靠。其楔緊工作原理使插板越關越緊。而插板一旦開啟，馬上與密封面脫離，以保證密封面不受磨損，且密封面敞開式，物料無法附著和沉積。此構造是密封的關鍵所在。W表示密封面為橡膠軟密封，P表示密封面為合金硬密封。配用不同的傳動裝置滿足不同工況需求。Z73為手輪傳動，WZ73為蝸輪傳動，DZ73為電動裝置傳動，QZ73為氣動裝置傳動。
工作原理：
氣動單夾式刀型閘閥主要由閥體、插板、密封副、傳動桿及傳動裝置等部件組成。手動物料切斷閥由人工轉動手輪，沿順時針方向?yàn)殛P(guān)，逆時針方向?yàn)殚_。由旋轉螺母帶動傳動桿作向上運動，使插板脫離密封面向上位移，直至全開，反之為關。蝸輪傳動物料切斷閥由人工轉動蝸輪裝置手輪，順時針方向?yàn)殛P(guān)，逆時針方向?yàn)殚_，帶動蝸輪副旋轉從而帶動傳動桿向上運動，使插板全開，反之全關。電動物料切斷閥由Z型電動裝置得到指令動作旋轉螺母帶動傳動桿作運動，使插板起到開關作用。氣動物料切斷閥由二位五通電磁換向閥控制，10A-5R氣動推桿帶動傳動桿作往復運動，使插板起到開關作用。
二、PZ643H氣動單夾式刀型閘閥性能規范：
|
公稱壓力（MPa）
|
殼體試驗（MPa）
|
密封試驗（MPa）
|
工作溫度
|
適用介質
|
|
1.0
1.6
|
1.5
2.4
|
1.1
1.8
|
≤400℃
≤400℃
|
紙漿、污水、煤漿、灰、渣水混和物
|
三、PZ643氣動單夾式刀型閘閥零件材料：
|
體、蓋
|
閘閥
|
閥桿
|
密封面
|
|
不銹鋼、碳鋼、灰鑄鐵
|
碳鋼、不銹鋼
|
不銹鋼
|
橡膠、四氟、不銹鋼、硬質合金
|

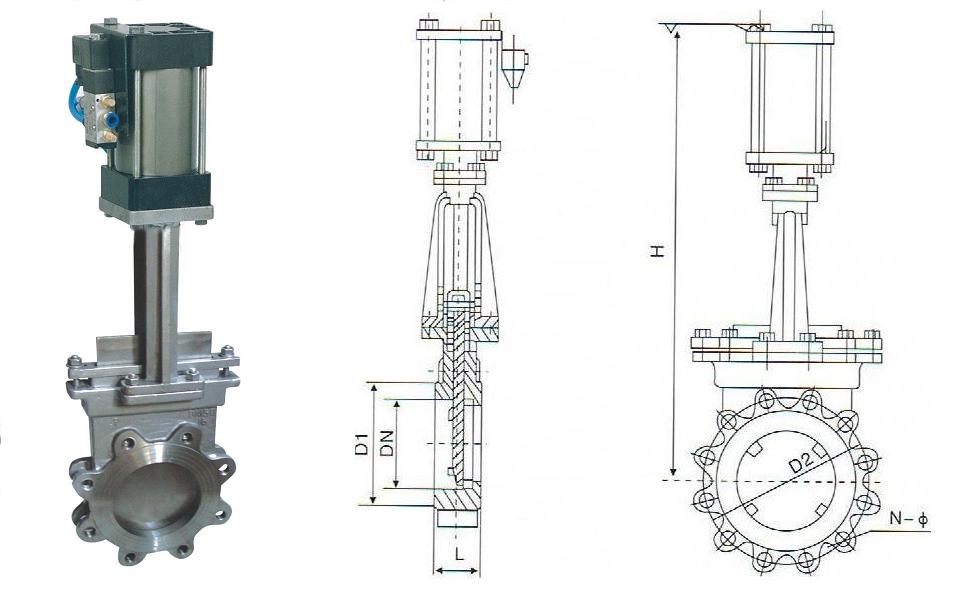

四、PZ643氣動單夾式刀型閘閥外形連接尺寸：
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
MPa
|
DN
|
L
|
D1
|
D2
|
H
|
n-M
|
|
0.6
MPa
|
50
|
48
|
90
|
110
|
335
|
4-M12
|
1.0
MPa
|
50
|
48
|
100
|
125
|
335
|
4-M16
|
|
65
|
48
|
110
|
130
|
363
|
4-M12
|
65
|
48
|
120
|
145
|
363
|
4-M16
|
|
80
|
51
|
125
|
150
|
395
|
4-M16
|
80
|
51
|
135
|
160
|
395
|
4-M16
|
|
100
|
51
|
145
|
170
|
465
|
4-M16
|
100
|
51
|
155
|
180
|
465
|
8-M16
|
|
125
|
57
|
175
|
200
|
530
|
8-M16
|
125
|
57
|
185
|
210
|
530
|
8-M16
|
|
150
|
57
|
200
|
225
|
630
|
8-M16
|
150
|
57
|
210
|
240
|
630
|
8-M20
|
|
200
|
70
|
255
|
280
|
750
|
8-M16
|
200
|
70
|
265
|
295
|
750
|
8-M20
|
|
250
|
70
|
310
|
335
|
900
|
12-M16
|
250
|
70
|
320
|
350
|
900
|
12-M20
|
|
300
|
76
|
362
|
395
|
1120
|
12-M20
|
300
|
76
|
368
|
400
|
1120
|
12-M20
|
|
350
|
76
|
412
|
445
|
1260
|
12-M20
|
350
|
76
|
428
|
460
|
1260
|
16-M20
|
|
400
|
89
|
462
|
495
|
1450
|
16-M20
|
400
|
89
|
482
|
515
|
1450
|
16-M22
|
|
450
|
89
|
518
|
550
|
1600
|
16-M20
|
450
|
89
|
532
|
565
|
1600
|
20-M22
|
|
500
|
114
|
568
|
600
|
1800
|
16-M20
|
500
|
114
|
585
|
620
|
1800
|
20-M22
|
|
600
|
114
|
670
|
705
|
2300
|
20-M22
|
600
|
114
|
685
|
725
|
2300
|
20-M27
|
|
700
|
127
|
775
|
810
|
2500
|
24-M22
|
700
|
127
|
800
|
840
|
2500
|
24-M27
|
|
800
|
127
|
880
|
920
|
2800
|
24-M27
|
800
|
127
|
898
|
950
|
2800
|
24-M30
|
|
900
|
154
|
980
|
1020
|
3100
|
27-M27
|
900
|
154
|
1005
|
1050
|
3100
|
28-M30
|
|
1000
|
165
|
1080
|
1120
|
3400
|
28-M27
|
1000
|
165
|
1115
|
1160
|
3400
|
28-M30
|
|
1200
|
190
|
1295
|
1340
|
3600
|
32-M30
|
1200
|
180
|
1325
|
1380
|
3600
|
32-M36
|
|
訂貨須知：
一、①氣動單夾式刀形閘閥產品名稱與型號②氣動單夾式刀形閘閥口徑③氣動單夾式刀形閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動單夾式刀形閘閥型號，請按氣動單夾式刀形閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
