Q671F氣動對夾球閥

- 產品型號:
- Q671F
- 產品口徑:
- 10-300mm
- 產品壓力:
- 1.0-2.5Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、Q671F氣動對夾球閥]的詳細資料

氣動對夾球閥型號：Q671F

氣動對夾球閥名稱：氣動對夾球閥

氣動對夾球閥特點：氣動對夾球閥氣動超短型球閥,氣動球閥,超短型球閥

Q671氣動對夾球閥是氣動球閥中的一種，是引進意大利技術進行國產化設計而發展出的新一代超短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。Q671氣動球閥由氣動雙活塞齒輪齒條執行器和超短法蘭距球閥組合而成，閥體部分同“1”電動球閥閥體一樣。氣動活塞執行機構分有彈簧式和無彈簧式兩種。故障下要求閥全開或關閉時配有彈簧式（靠彈簧的恢復張力復位），故障下要求保位時，配無彈簧式。它主要由缸體、彈簧、活塞、活塞桿、前后缸蓋、齒條、輸出軸等零部件組成。對兩位開關閥，需配電磁閥以及行程開關等；對比例式調節閥，需配定位器。

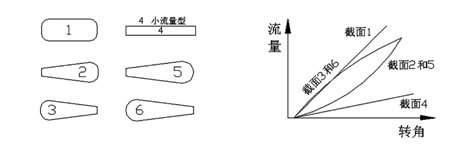

流道的幾種典型截面形狀及流量特性示意圖

閥體采用整體式結構。通過精密的加工和裝配，球芯由一端裝入后，旋緊壓環，使兩軟密封閥座與球芯保持良好的接觸和密封。同時，壓環內墊也實現良好的密封，使閥門工作的泄漏為零。由于采用整體式結構的閥體，所以該閥實現了超短法蘭距，整機重量大大降低，僅為同類普通球閥的50%左右。

特點及用途
該薄型球閥是吸收意大利技術并經國產化設計而發展出來的新型超短法蘭距球閥。
它采用直連方式執行機構連接，具有結構緊湊、尺寸小、重量輕、摩擦阻力小、回差小、動作穩定可靠等優點。

二、性能規范

公稱通徑DN（mm）		15-150
公稱壓力PN(MPa)		1.6			2.5
公稱壓力 PS(MPa)	強度試驗	2.4			3.75
	密封試驗	1.76			2.75
材料材料代號		C	P		R
主要零件	閥體	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	球體	WCB	ZG1Cr 18Ni 9Ti		ZG0Cr 18Ni 12Mo2Ti
	閥桿	2Cr13	1Cr 18Ni 9Ti		0Cr 18Ni 12Mo2Ti
	密封圈	增強聚四氟乙烯對位聚苯
	填料	聚四氟乙烯柔性石墨
適用工況	適用介質	水、蒸汽、油品	硝酸類		醋酸類
	適用溫度	-28℃ - 250℃
執行器	型號	DA/SR系列、GTD/GTE系列、QGSY系列等
	氣源壓力	0.4-0.7MPa
執行標準		設計制造	結構長度	法蘭尺寸	壓力溫度	試驗檢驗
		GB12237	GB12221	GB9113	GB9131	GB13927

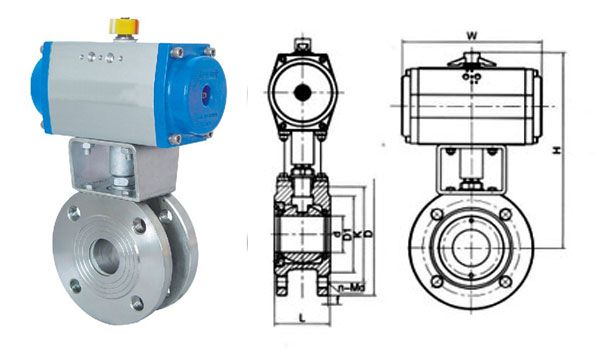

三、氣動超短型球閥主要外形和連接尺寸

Q671F-16
通徑DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
10	3/8″	10	32	85	60	38	4-M12	2	165	104
15	1/2″	14	35	90	65	46	4-M12	2	180	140
20	3/4″	19	38	100	75	56	4-M12	2	185	140
25	1″	24	42	110	85	65	4-M12	2	190	140
32	1 1/4″	29	50	130	100	76	4-M16	3	205	164
40	1 1/2″	38	60	145	110	84	4-M16	3	220	164
50	2″	48	70	160	125	99	4-M16	3	255	190
65	2 1/2″	64	95	180	145	118	4-M16	3	280	210
80	3″	76	118	195	160	132	8-M16	3	330	247
100	4″	95	140	215	180	156	8-M16	3	370	276
125	5″	118	195	245	210	184	8-M16	3	460	348
150	6″	150	260	280	240	211	8-M20	3	540	378
200	8″	200	350	335	295	266	12-M20	3	670	432

四、氣動超短型球閥主要外形和連接尺寸：

Q671F-16P
通徑DN		d	L	D	K	D1	n-Md	f	H	W
mm	in	d	L	D	K	D1	n-Md	f	H	W
10	3/8″	10	32	85	60	38	4-M12	2	165	104
15	1/2″	14	35	90	65	46	4-M12	2	180	140
20	3/4″	19	38	100	75	56	4-M12	2	185	140
25	1″	24	42	110	85	65	4-M12	2	190	140
32	1 1/4″	29	50	130	100	76	4-M16	3	205	164
40	1 1/2″	38	60	145	110	84	4-M16	3	220	164
50	2″	48	70	160	125	99	4-M16	3	255	190
65	2 1/2″	64	95	180	145	118	8-M16	3	280	210
80	3″	76	118	195	160	132	8-M16	3	330	247
100	4″	95	140	215	180	156	8-M20	3	370	276
125	5″	118	195	245	210	184	8-M24	3	460	348
150	6″	150	260	280	240	211	8-M24	3	540	378
200	8″	200	350	335	295	274	8-M24	3	670	432

結構長度：Q/OLF002-88
法蘭標準：JB亦可按GB9113、ANSI B16.5 JIS B2212
