一、氣動三通內螺紋球閥產品概述
Q614F、Q615F氣動三通內螺紋球閥適用于食品、飲料、醫藥、化工等純凈管路及工業環保、水處理、高層建筑、給排水等管路。氣動三通內螺紋球閥分為“L型氣動內螺紋三通球閥”與“T型氣動螺紋三通球閥”，L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合德國TüV TA-LUFT的閥桿泄露測試要求；在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

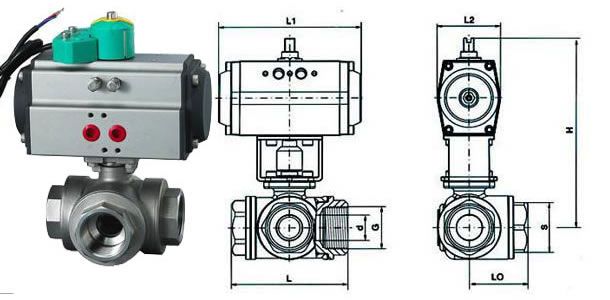

Q614F、Q615F氣動內螺紋三通球閥任一通口均可用作入口而無泄漏，并可根據工況需要制成L型或T型通道，本氣動內螺紋三通球閥安裝方便。下圖氣動內螺紋三通球閥氣動執行器采用的是DA型氣動執行器，裝有“限位開關（也就是俗話說的回訊器）”，表面經陽極氧化處理，齒輪齒條結構，有開關兩個位置+/-5°行程調節；NAMUR標準氣源接口，可與電磁閥直接連接。
|
設計依據
|
GB標準
|
ANSI標準
|
|
設計標準
|
GB/12237
|
ANSIB16.34
|
|
連接尺寸
|
GB/9113、JB/T79
|
ANSIB16.5
|
|
試驗和檢驗
|
JB/T9002
|
API598
|
|
序號
|
零件名稱
|
材質
|
|
1
|
接頭
|
不銹鋼 CF8、CF8M
|
|
2
|
閥座
|
PTFE
|
|
3
|
球體
|
不銹鋼 304、316
|
|
4
|
墊片
|
PTFE
|
|
5
|
閥體
|
不銹鋼 CF8、CF8M
|
|
6
|
螺栓
|
不銹鋼 304
|
|
7
|
閥桿
|
不銹鋼 304、316
|
|
8
|
墊片
|
PTFE
|
|
9
|
填料
|
PTFE
|
|
10
|
壓蓋
|
不銹鋼 304、316
|
|
11
|
連接支架
|
不銹鋼 CF8
|
|
12
|
連接套
|
不銹鋼 304
|
|
13
|
螺栓
|
不銹鋼 304
|
|
14
|
氣動裝置
|
|
公稱通徑
|
15
|
20
|
25
|
32
|
40
|
50
|
|
L
|
68
|
78
|
86
|
111
|
126
|
143
|
|
L1
|
34
|
39
|
43
|
55.5
|
63
|
71.5
|
|
H
|
19
|
25
|
37
|
45
|
70
|
80
|
|
H1
|
130
|
135
|
139
|
158
|
165
|
202
|
|
H2、H3
|
根基實際配置氣動附件而定
|
|||||
|
D
|
140
|
140
|
140
|
164
|
164
|
190
|
|
D1
|
62
|
62
|
62
|
75
|
75
|
91
|
|
執行器型號
|
GTD52/GTE65
|
GTD52/GTE65
|
GTD52/GTE80
|
GTD52/GTE80
|
GTD65/GTE90
|
GTD80/GTE100
|
說明：系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。
注：氣動三通內螺紋球閥主要零部件及密封圈的材質可根據實際工況條件用戶。
1、系列球閥結構長度及連接法蘭尺寸可根據用戶要求設計制造。：數據 XXX/XXX分別是
2、氣動執行器雙作用式/單作用式(彈簧復位)。
3、根據不同閥門扭矩、使用介質適配的執行器型號可能有所不同，相關尺寸隨之變化。
