氣動執行器
|
型號
|
QW系列、AT系列、AW系列
|
|
氣源壓力
|
0.4 ～ 0.8 MPa
|
|
|
最大回轉角度
|
90°～92°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信號
|
電信號：0～0Ma 4 ～20Ma 氣信號：0.02 ～0.1 MPa
|
|
|
控制氣源
|
潔凈、干燥壓縮空氣
|
|
|
工作溫度
|
-20℃ ～ +90℃
|
|
型 號
|
公稱壓力
PN（MPa）
|
試驗壓力Ps（MPa）
|
工作溫度
（℃）
|
適用介質
|
|
|
殼體
|
密封
|
||||
|
Q641F461.0
|
1.0
|
1.5
|
1.1
|
-50～450
（不同工況溫度，選用不同的材質）
|
水、石油、天然氣、酸類等
|
|
Q641F46-1.6
|
1.6
|
2.4
|
1.76
|
||
|
/
|
/
|
/
|
/
|
||
|
零件名稱
|
閥體
|
球芯
|
閥座
|
閥桿
|
填料
|
支架
|
連接軸
|
|
Q641F46
|
鑄鋼、不銹鋼
|
不銹鋼+聚四氟
|
聚四氟
|
2Cr13
|
柔性石墨
|
鑄鋼、不銹鋼
|
鑄鋼
|
|
零件名稱
|
缸體
|
端蓋
|
活塞
|
軸
|
O型圈
|
指示軸
|
螺栓
|
|
QW系列
AT系列
|
鋁合金型材
（硬質陽極氧化）
|
壓鑄鋁合金
（環氧樹脂噴涂）
|
壓鑄鋁
|
鋼
（鍍鎳磷合金）
|
NBR
|
|

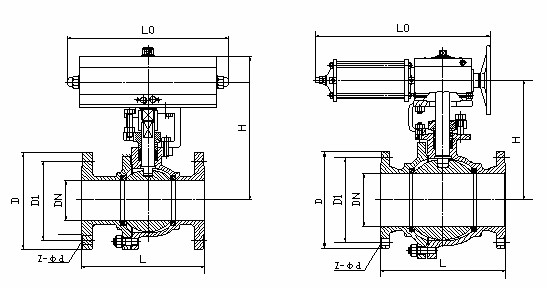

DN
|
L
|
H
|
D
|
D1
|
L0
|
Z-φd
|
執行器型號
|
|
15
|
130
|
200
|
95
|
65
|
165
|
4-φ14
|
QW-TZ01/AT50D
|
|
20
|
140
|
204
|
105
|
75
|
165
|
4-φ14
|
QW-TZ01/AT50D
|
|
25
|
150
|
215
|
115
|
85
|
165
|
4-φ14
|
QW-TZ01/AT63D
|
|
32
|
165
|
240
|
135
|
100
|
225
|
4-φ18
|
QW-TZ02/AT63D
|
|
40
|
180
|
265
|
145
|
110
|
225
|
4-φ18
|
QW-TZ02/AT75D
|
|
50
|
200
|
275
|
160
|
125
|
225
|
4-φ18
|
QW-TZ02/AT75D
|
|
65
|
220
|
379
|
180
|
145
|
245
|
4-φ14/4-φ18
|
QW-TZ03/AT88D
|
|
80
|
250
|
390
|
195
|
160
|
330
|
8-φ18
|
QW-TZ04/AT100D
|
|
100
|
280/320
|
416
|
215/230
|
180/190
|
330
|
8-φ18/8-φ23
|
QW-TZ04/AT115D
|
|
125
|
320/381
|
542
|
245/270
|
210/220
|
380
|
8-φ18/8-φ25
|
QW-TZ05/AT145D
|
|
150
|
360/400
|
572
|
280/300
|
240/250
|
380
|
8-φ23/8-φ25
|
QW-TZ06/AT160D
|
|
200
|
400/500
|
736
|
335/360
|
295/310
|
440
|
12-φ25/12-φ25
|
AW17
|
|
250
|
530/568
|
926
|
405/425
|
355/370
|
580
|
12-φ25/12-φ30
|
AW20
|
|
300
|
600/648
|
1059
|
460/485
|
410/430
|
715
|
12-φ25/16-φ30
|
AW28
|
|
350
|
550/762
|
1127
|
520/550
|
470/490
|
875
|
16-φ25/16-φ34
|
AW28
|
|
400
|
600/838
|
1398
|
580/610
|
525/550
|
995
|
16-φ30/16-φ34
|
AW35
|
