一、產品[ZSPQ氣動活塞切斷閥]概述：
凱斯特牌ZSPQ氣動活塞切斷閥由切斷機構與氣動活塞執行機構組成。切斷機構采用直通單座形成，DN20閥芯為單導向，DN25～200閥芯為雙導向，具有結構簡單、操作方便、使用可靠、快速開閉等特點。主要應用于無雜質、無顆粒的液體、氣體介質，要求快速嚴密關閉，快速放空的自動控制系統中。
產品符合GB/T4213-92。
二、主要零件材料：
|
零件名稱
|
材料
|
|
閥體、閥蓋
|
ZG270-500、ZG1Cr18Ni9Ti
|
|
閥桿、閥芯
|
1Cr18Ni9
|
|
密封填料
|
V型聚四氟乙烯
|
|
密封墊
|
1Cr18Ni9夾石棉板
|
|
蝸桿
|
45
|
|
O型密封圈
|
耐油橡膠
|
|
壓縮彈簧
|
60Si2Mn
|
|
支架
|
HT270
|
|
蝸輪箱、蝸輪、氣缸、軸承蓋、活塞
|
HT200
|
|
推桿
|
2Cr13
|
三、型號及規格：
|
類別
|
軟密封
|
硬密封
|
||
|
常溫型
|
中溫型
|
高溫型
|
低溫型
|
|
|
型號
|
ZSPQ-40
|
ZSPQ-40G
|
ZSPQ-40G
|
ZSPQ-40D
|
|
規格
|
DN20～200
|
|||
四、技術參數和性能指標、切斷機構主要技術參數：
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
350
|
400
|
|
閥座直徑 mm
|
26
|
43
|
43
|
52
|
62
|
79
|
94
|
115
|
145
|
166
|
216
|
可與本公司
商洽生產 |
|||
|
額定流量系數 Kv
|
6.5
|
10
|
15
|
25
|
40
|
65
|
100
|
150
|
260
|
350
|
540
|
||||
|
公稱壓力 MPa
|
4.0(JB/T79·2-94)
|
||||||||||||||
|
行程 mm
|
16
|
25
|
40
|
60
|
|||||||||||
|
介質溫度 ℃
|
-16～150(常溫)；-60～450(中溫)；-60～550（高溫）；-250～60（低溫）；
|
||||||||||||||
|
流量特性
|
兩位快開式
|
||||||||||||||
|
配執行機構
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|||||||||||
|
法蘭尺寸、型式
|
按JB/T79·2-94凹式（常、中、高溫）；按JB/T79·3-94榫槽式（低溫）
|
||||||||||||||
|
閥體材質
|
ZG270-500；ZG1Cr18Ni9Ti；ZG0Cr18Ni12Mo2Ti
|
||||||||||||||
五、活塞執行機構主要技術參數：
|
型號
|
ZSD-D
|
ZSD-3
|
ZSD-5
|
ZSD-7
|
|
活塞直徑 mm
|
150
|
200
|
300
|
400
|
|
有效面積 cm2
|
175
|
305
|
700
|
1245
|
|
行程 mm
|
16
|
25
|
40
|
60
|
|
進氣孔螺紋
|
M16×1.5
|
M20×1.5
|
M24×2
|
|
|
最大輸出力 N
|
7200
|
12800
|
29300
|
5200
|
|
可配附件
|
空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
|
|||
|
操作氣源壓力 KPa
|
500
|
|||
六、氣動切斷閥性能指標：
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
泄漏量
滴/min |
軟密封
|
0
|
||||||||||
|
硬密封
|
1
|
3
|
5
|
7
|
9
|
|||||||
|
切斷時間 S
|
1～2
|
2～4
|
||||||||||
|
額定行程偏差% |
+10
|
|||||||||||
注：泄漏量試驗介質為水允許壓差 MPa
|
公稱通徑 mm
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
|
允許壓差
|
氣開
|
4.0
|
4.0
|
4.0
|
2.8
|
3.5
|
2.4
|
|||||
|
氣關
|
4.0
|
2.5
|
1.7
|
1.0
|
1.1
|
0.8
|
0.6
|
|||||

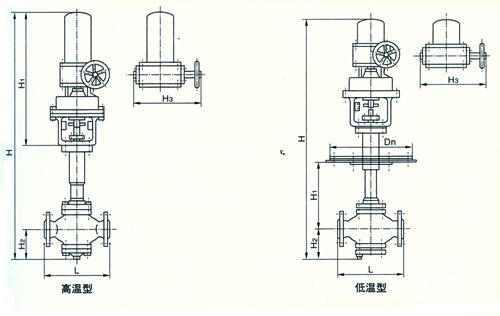

七、凱斯特牌常溫型氣動活塞切斷閥外形尺寸：
|
公稱
通徑 |
L
|
H2
|
帶手輪
|
不帶手輪
|
|||||
|
H
|
H1
|
H3
|
重量kg
|
H
|
H1
|
重量kg
|
|||
|
20
|
180
|
53
|
662
|
447
|
222
|
39
|
574
|
359
|
26
|
|
25
|
190
|
111
|
732
|
46
|
644
|
33
|
|||
|
32
|
210
|
117
|
744
|
48
|
656
|
35
|
|||
|
40
|
230
|
131
|
885
|
570
|
280
|
85
|
778
|
463
|
61
|
|
50
|
255
|
146
|
915
|
89
|
808
|
65
|
|||
|
65
|
285
|
181
|
1131
|
706
|
389
|
135
|
969
|
542
|
97
|
|
80
|
310
|
190
|
1147
|
143
|
983
|
99
|
|||
|
100
|
355
|
194
|
1155
|
163
|
991
|
109
|
|||
|
125
|
425
|
256
|
1588
|
1022
|
305
|
1305
|
739
|
218
|
|
|
150
|
460
|
266
|
1608
|
331
|
1325
|
244
|
|||
|
200
|
560
|
289
|
1659
|
445
|
1376
|
358
|
|||
八、凱斯特牌中溫型氣動活塞切斷閥外形尺寸：
|
公稱
通徑 |
L
|
H2
|
帶手輪
|
不帶手輪
|
|||||
|
H
|
H1
|
H3
|
重量kg
|
H
|
H1
|
重量kg
|
|||
|
20
|
180
|
53
|
813
|
447
|
222
|
43
|
725
|
359
|
30
|
|
25
|
190
|
111
|
883
|
52
|
795
|
39
|
|||
|
32
|
210
|
117
|
895
|
54
|
807
|
41
|
|||
|
40
|
230
|
131
|
1036
|
570
|
280
|
90
|
929
|
463
|
66
|
|
50
|
255
|
146
|
1066
|
95
|
969
|
71
|
|||
|
65
|
285
|
181
|
1296
|
706
|
389
|
145
|
1132
|
542
|
101
|
|
80
|
310
|
190
|
1310
|
155
|
1146
|
111
|
|||
|
100
|
355
|
194
|
1318
|
172
|
1154
|
128
|
|||
|
125
|
425
|
256
|
1803
|
1022
|
327
|
1520
|
739
|
240
|
|
|
150
|
460
|
266
|
1823
|
356
|
1540
|
269
|
|||
|
200
|
560
|
289
|
1874
|
464
|
1591
|
377
|
|||
九、凱斯特牌低溫型氣動活塞切斷閥外形尺寸：
|
公稱通徑
|
L
|
H2
|
H3
|
-100℃
|
-200℃
|
-250℃
|
|||||||||
|
帶手輪
|
不帶手輪
|
帶手輪
|
不帶手輪
|
帶手輪
|
不帶手輪
|
||||||||||
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
H1
|
H
|
||||
|
20
|
180
|
53
|
222
|
500
|
1127
|
500
|
1039
|
700
|
1237
|
700
|
1239
|
900
|
1527
|
900
|
1439
|
|
25
|
190
|
111
|
500
|
1181
|
500
|
1093
|
700
|
1381
|
700
|
1293
|
900
|
1581
|
900
|
1491
|
|
|
32
|
210
|
117
|
500
|
1193
|
500
|
1105
|
700
|
1393
|
700
|
1305
|
900
|
1593
|
900
|
1505
|
|
|
40
|
230
|
131
|
280
|
500
|
1310
|
500
|
1203
|
700
|
1510
|
700
|
1403
|
900
|
1710
|
900
|
1603
|
|
50
|
255
|
146
|
500
|
1335
|
500
|
1228
|
700
|
1535
|
700
|
1428
|
900
|
1735
|
900
|
1628
|
|
|
65
|
285
|
181
|
600
|
1554
|
600
|
1447
|
800
|
1754
|
800
|
1647
|
1000
|
1954
|
1000
|
1847
|
|
|
80
|
310
|
190
|
600
|
1565
|
600
|
1458
|
800
|
1765
|
800
|
1658
|
1000
|
1965
|
1000
|
1858
|
|
|
100
|
355
|
194
|
600
|
1569
|
600
|
1462
|
800
|
1769
|
800
|
1662
|
1000
|
1769
|
1000
|
1862
|
|
|
125
|
425
|
256
|
378
|
700
|
1942
|
700
|
1809
|
900
|
2142
|
900
|
2009
|
1100
|
2342
|
1100
|
2209
|
|
150
|
460
|
266
|
700
|
1952
|
700
|
1819
|
900
|
2152
|
900
|
2019
|
1100
|
2352
|
1100
|
2219
|
|
|
200
|
560
|
289
|
700
|
1982
|
700
|
1849
|
900
|
2182
|
900
|
2049
|
1100
|
2382
|
1100
|
2249
|
|
十、許用介質壓力和工作溫度的關系：
|
閥體材質
|
公稱壓力為4.0MPa介質工作溫度℃
|
|||||||||||
|
200
|
250
|
300
|
350
|
＜400
|
＜425
|
＜450
|
＜475
|
＜500
|
＜510
|
＜525
|
＜550
|
|
|
最大工作壓力MPa
|
||||||||||||
|
ZG270-500
ZG1Cr18Ni9Ti |
4.0
|
3.7
|
3.3
|
3.0
|
2.8
|
2.3
|
1.8
|
|
|
|
|
|
|
|
|
|
4.0
|
3.6
|
3.4
|
3.2
|
2.8
|
2.2
|
2.0
|
1.7
|
1.4
|
|
訂貨須知：
一、①ZSPQ氣動活塞切斷閥產品名稱與型號②ZSPQ氣動活塞切斷閥口徑③ZSPQ氣動活塞切斷閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZSPQ氣動活塞切斷閥型號，請按ZSPQ氣動活塞切斷閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
