手動襯氟膠閥
D671F對夾氣動襯膠蝶閥
    • 產品型號:
    • D671F
    • 產品口徑:
    • 50-1000mm
    • 產品壓力:
    • 0.6-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[D671F氣動對夾式襯氟蝶閥]的詳細資料：
    產品名稱：氣動對夾襯膠蝶閥
    產品特點：氣動襯膠蝶閥雙偏心法蘭式蝶閥結構緊湊，90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
    1、本閥采用雙偏心結構，具有越關越緊的密封功能，密封性能可靠。
    2、密封副材料選用不銹鋼和丁腈耐油橡膠配對，使用壽命長。
    3、橡膠密封圈即可位于閥體上，也可以位于蝶板上，可適用不同特點的介質，供用戶選擇。
    4、蝶板采用框架結構，強度高，過流面積大，流阻小。
    5、整體烤漆、能有效地防止銹蝕且只要更換密封閥座密封材料，就可使用于不同介質。
    6、本閥具有雙向密封功能，安裝時不受介質流向的控制，也不受空間位置的影響，可在任何方向安裝。
    7、本閥結構獨特，操作靈活，省力，方便。
    設計與制造：GB12238 結構長度：GB12221（20系列） 法蘭連接尺寸：GB4216 D371X半襯蝶閥

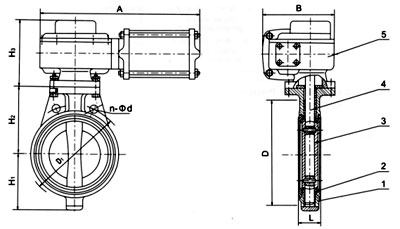

    部件列表：1、閥體 2、閥座 3、蝶板 4、閥桿 5、氣動裝置
    二、用途：
    密封圈材料代號
    適用溫度
    適用介質
    NR
    ≤85℃
    水、空氣、酸堿類
    CR
    ≤85℃
    水、煤氣、酸堿類
    NBR
    ≤100℃
    水、油品
    EPDM
    ≤120℃
    水、蒸汽、一般酸堿類
    FKM
    ≤150℃
    水、蒸汽、強酸堿類
    三、材料：
    閥體
    鑄鐵、球墨鑄鐵、碳鋼、不銹鋼
    蝶板
    鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
    閥桿
    碳鋼鍍鎳磷、不銹鋼
    閥座密封圈
    天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM
    氣動裝置
    組合件
    壓力等級：PN（MPa）　1.0　1.6
    四、測試：
    襯里層：電火花檢測
    試驗與檢驗按GB/T13927標準
    公稱壓力：PN（MPa）
    閥體：PN×1.5
    密封：PN×1.1
    五、凱斯特牌對夾氣動襯膠蝶閥主要尺寸參數：
    公稱通徑DN
    公稱壓力MPa
    工作壓力MPs
    L
    mm
    D
    mm
    D1
    mm
    n-Φd
    mm
    H1
    mm
    H2
    mm
    氣動裝置
    氣源接頭
    質量
    型號
    A
    mm
    B
    mm
    H3
    mm
    40
    1.0
    1.0
    33
    150
    110
    4-18
    -
    -
    -
    -
    -
    -
    -
    -
    0
    43
    165
    125
    4-18
    64
    120
    6D3A
    210
    70
    120
    M10×1
    5.5
    65
    46
    185
    145
    4-18
    80
    120
    6D3A
    210
    70
    120
    M10×1
    8
    80
    46
    200
    160
    8-18
    112
    130
    6D8
    240
    183
    183
    M10×1
    11
    100
    52
    220
    180
    8-18
    90
    145
    6D8
    240
    183
    183
    M10×1
    12
    125
    56
    250
    210
    8-18
    112
    160
    6D20
    480
    203
    200
    M10×1
    37.5
    150
    56
    285
    240
    8-22
    132
    175
    6D20
    480
    203
    200
    M10×1
    39.5
    200
    60
    340
    295
    8-22
    160
    210
    6D40
    480
    215
    200
    M10×1
    49
    250
    68
    395
    350
    12-22
    206
    235
    6D60
    480
    228
    200
    M10×1
    68
    300
    78
    445
    400
    12-22
    232
    273
    6D90
    578
    305
    265
    M10×1
    99
    350
    78
    505
    460
    16-22
    263
    310
    6D130
    612
    318
    268
    M10×1
    119
    400
    102
    565
    515
    20-26
    295
    340
    6D160
    685
    370
    310
    M12×1.5
    182
    450
    114
    615
    565
    20-26
    327
    370
    6D300
    1070
    399
    296
    M12×1.5
    258
    500
    127
    670
    620
    20-26
    358
    399
    6D300
    1070
    399
    296
    M12×1.5
    297
    550
    140
    730
    675
    20-30
    384
    430
    6D500
    1070
    409
    296
    M12×1.5
    325
    600
    154
    780
    725
    20-30
    474
    460
    6D500
    1070
    409
    296
    M12×1.5
    399
    700
    165
    895
    840
    24-30
    -
    -
    -
    -
    -
    -
    -
    -
    800
    190
    1015
    950
    24-33
    -
    -
    -
    -
    -
    -
    -
    -
    900
    203
    1115
    1050
    28-33
    -
    -
    -
    -
    -
    -
    -
    -
    1000
    216
    1230
    1160
    28-36
    -
    -
    -
    -
    -
    -
    -
    -
    訂貨須知：
    一、①對夾氣動襯膠蝶閥產品名稱與型號②對夾氣動襯膠蝶閥口徑③對夾氣動襯膠蝶閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的對夾氣動襯膠蝶閥型號，請按對夾氣動襯膠蝶閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
