手動襯氟膠閥
H41J/FS襯里立式止回閥
    • 產品型號:
    • H41J/FS
    • 產品口徑:
    • 15-500mm
    • 產品壓力:
    • 0.6-2.5Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一：產品[襯里止回閥]的詳細資料：
    產品型號：H41J/FS型
    產品名稱：襯里止回閥
    產品特點：法蘭連接止回閥設計與制造符合中國國家標準基本結構形式：旋啟式、直通升降式公稱壓力PN0.6~1.6（MPa）公稱通徑DN15~500（mm）基本型號H41JH41Fs H44J H44Fs H41-F3/F46止回閥。
    遵循規范
    STANDARD
    設計與制造
    GB12235/GB12236
    結構長度
    GB12221/JB96（長一短系列）
    法蘭尺寸
    JB78/JB79（GB HG SH）
    試驗壓力
    GB/T13927
    標志
    GB12220
    供貨
    GB/T12252
    二、主要零件材料表：
    序號
    零件名稱
    灰鑄鐵
    鑄鋼
    不銹鋼
    超低碳不銹鋼
    Z
    C
    P
    R
    PL
    RL
    1
    閥體、閥蓋
    HT250
    WCB
    CF8
    CF8M
    CF3
    CF3M
    2
    襯里層/閥蓋
    襯硬橡膠（NR）FEP（F46）PCTFE（F3）PFA（可溶性聚四氟乙烯）
    3
    軸、閥瓣（板）
    1 Cr13/35WCB　1Cr18Ni9/CF8　00Cr17Ni14Mo2/CF3M
    4
    螺栓
    35
    35
    1Cr17Ni2
    1Cr17Ni2
    1Cr18Ni9Ti
    1Cr18Ni9Ti
    5
    螺母
    45
    45
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9
    0Cr18Ni9

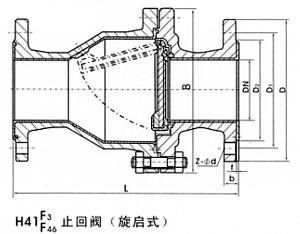

    三、凱斯特牌襯里止回閥主要連接尺寸及重量：
    公稱通徑
    標準值
    參考值
    DN（mm）
    NPS（inch）
    L
    D
    D1
    D2
    f
    b
    Z-Φd
    B
    H
    W（kg）
    PN0.6（MPa）
    15
    1/2
    130
    80
    55
    40
    2
    12
    4-Φ12
    105
    55
    4
    20
    3/4
    150
    90
    65
    50
    2
    14
    4-Φ12
    115
    58
    5
    25
    1
    160
    100
    75
    60
    2
    14
    4-Φ12
    128
    60
    6
    32
    1 1/4
    180
    120
    90
    70
    2
    16
    4-Φ14
    145
    75
    7
    40
    1 1/2
    200
    130
    100
    80
    3
    16
    4-Φ14
    160
    82
    8
    50
    2
    230
    140
    110
    90
    3
    16
    4-Φ14
    178
    95
    10
    65
    2 1/2
    290
    160
    130
    110
    3
    16
    4-Φ14
    205
    105
    20
    80
    3
    310
    185
    150
    125
    3
    18
    4-Φ18
    230
    120
    25
    100
    4
    350
    205
    170
    145
    3
    18
    4-Φ18
    255
    135
    30
    125
    5
    400
    235
    200
    175
    3
    20
    8-Φ18
    305
    158
    50
    150
    6
    480
    260
    225
    200
    3
    20
    8-Φ18
    345
    180
    65
    200
    8
    495
    315
    280
    255
    3
    22
    8-Φ18
    415
    215
    137
    250
    10
    622
    370
    335
    310
    3
    24
    12-Φ18
    490
    240
    150
    300
    12
    698
    435
    395
    362
    4
    24
    12-Φ23
    540
    265
    185
    350
    14
    787
    485
    445
    412
    4
    26
    12-Φ23
    585
    300
    215
    400
    16
    914
    535
    495
    462
    4
    28
    16-Φ23
    625
    360
    244
    450
    18
    978
    590
    550
    518
    4
    28
    16-Φ23
    680
    385
    276
    500
    20
    978
    640
    600
    568
    4
    30
    16-Φ23
    740
    415
    315
    訂貨須知：
    一、①襯里止回閥產品名稱與型號②襯里止回閥口徑③襯里止回閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的襯里止回閥型號，請按襯里止回閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
