一：產品[D671F46氣動襯氟蝶閥]概述：

凱斯特牌蝶閥在管路中除了起切斷和截流用外,近年來已經把密封性能作為評價的主要指標,受到市場的青睞.另外,蝶閥還有體積小、重量輕、結構簡單的優點,與同參數閘閥比較,平均減輕重量達30-50％,蝶板旋轉90°即可實現啟、閉過程,又由于轉軸兩側蝶板受介質作用力近似相等,轉矩相反,因此啟閉力矩較小.凱斯特公司推出的氟塑料襯里蝶閥系列
1.其基本類型有兩種,即D671F4 和D671F46(中線)以及D671F4 和D671F46(偏心)全襯里型對夾式蝶閥,采用對分兩片閥式組合,閥座與閥體內襯一體化,閥門工作時,只有全塑閥座與襯塑蝶板與介質接觸,產品可承受"除熔融堿金屬和元素氟"外的任何介質腐蝕,其中D671F4 閥桿也蝶板(鍛)為一體,表面均勻包裹一層FEP.閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面處配以耐溫抗老化SI橡膠的彈性襯墊閥座,完全達到介質的零泄露.
2.有上述型號擴展而成的D671F和D641F型法蘭連接閥體全襯里,蝶板為不銹鋼的襯里型蝶閥.
3.D643F型法蘭連接雙偏心全襯里蝶閥.
二、結構特點：
1.中線蝶閥為整個蝶板與閥座在360°圓周內同心(中線),具有雙向密封功能,壓力、流量可自由調節;
2.偏心蝶閥為二維方向偏心產生的凸輪效應會使密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封副產生足夠的密封比壓,并且隨著工作壓力的升高,密封效果更理想.
3.四級加載彈性密封,絕對保證了閥門內、外的零泄露;
a.軸頭、蝶板圓周連接處的特殊過渡曲線與閥座的合理過盈;
b.軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合;
c.軸的徑向采用O型圈與金屬墊的組合;
d.閥座鑲在有彈性條的閥體槽內;
4.采用可調性彈子定位,定位準確,結構簡單.
(*采用O型圈是為了防止意外泄漏時的安全措施)
5.法蘭連接雙偏心蝶閥試用于壓力較高場合.

三、設計規范：
遵循GB 12238,API 609,MSS SP-67, MSS SP-68標準.
四、驅動方式
手動、蝸輪轉動、氣動、電動.

對夾連接蝶閥（中線）
· 設計與制造符合API美國石油學會標準
· 基本結構形式（*蝶板軸與閥體/閥座中心重合）
a.DB 671F46全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸和為一體；
b.DB 671F4全襯里型
閥體全襯里/蝶板全襯層/蝶板與蝶板軸組合裝配；
C.DB 671F半襯里型
閥體全襯里/蝶板為不銹鋼（不襯）蝶板與蝶板軸組合裝配。

四、主要技術性能：

遵循規范	STANDARD
設計與制造 Design	API 6O9
結構長度 Face to face	API 6O9（A線） （中線）
法蘭尺寸 End flange	ANSIB 16.5 API 6O5
壓力試驗 Test	API 598
標志 Symbol	MSS SP-25
供貨 Supply	API 6O9

五、公稱壓力 (磅級）ANSI 125Lb-150Lb 公稱通徑 （英寸）NPS 2-48

手 動	DB 71F（半襯）	蝸 輪 轉 動	DB 371F（半襯）
	DB 71F3 （全襯里）		DB 371F3 （全襯里）
	DB 71F4（全襯里）		DB 371F4（全襯里）
	DB 71F46（全襯里）		DB 371F46（全襯里）
氣 動	DB 671F（半襯）	電 動	DB 971F（半襯）
	DB 671F3 （全襯里）		DB 971F3 （全襯里）
	DB 671F4（全襯里）		DB971F4（全襯里）
	DB 671F46（全襯里)		DB 971F46（全襯里)

六、主要零部件材料表 Standard Material Specifications

序號	零件名稱 Name	灰鑄鐵	鑄鋼	不銹剛		超低碳不銹鋼
		Z	C	P	R	PL	RL
1	上、下閥體、閥蓋	A126C.135A	A126 WCB	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
2	蝶板	A126 WCB	A105	A351　CF8	A351　CF8M	A351　CF3	A351 CF3M
3	蝶板軸	A182 F6	A182 F6	A182 F304	A182 F316	A182 F304L	A182 F316L
4	襯里層/閥座	PTFE(F4) PTFE(F4) PCTFE(F3) FEP(F46) PFA(可溶性聚四氟乙烯)
5	O型圈	VITon (氟橡膠）			VITon (氟橡膠）
6	彈性條（墊）	SI （硅橡膠）			SI （硅橡膠）
7	調節定位座	A182 F304	A182 F304	A182 F304	A182 F316	A182 F304L	A182 F316
8	蝶栓	A193 B7	A193 B7	A193 B8M	A193 B8M	A193 B8M	A193 B8M
9	螺母	A194 2H	A194 2H	A194 8	A194 8	A194 8	A194 8
10	手柄	ZL101（鑄造鋁合金）

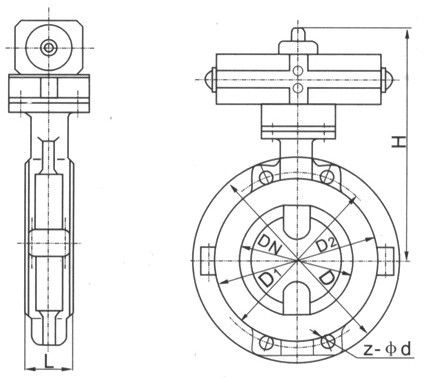

七、主要連接尺寸及重量 Dimensions and weights

公稱通徑		標準值							參考值
DN (mm)	NPS (inch)	L	D	D1	D2	f	b	Z-φd	D0	H	W(kg)
		ANSI 150Lb
50	2	43	152	120.5	92	2	16	4-φ19	200	150	5
65	21/2	46	178	139.5	105	2	18	4-φ19	250	160	7
80	3	46	190	152.5	127	2	19	4-φ19	250	170	10
100	4	52	229	190.5	157	2	24	8-φ19	300	185	14
125	5	56	254	216	186	2	24	8-22	300	210	22
150	6	56	279	241.5	216	2	26	8-φ22	200	230	32
200	8	64	343	298.5	270	2	29	8-φ22	240	285	66
250	10	71	406	362	324	2	31	12-φ25	240	325	80
300	12	81	483	432	381	2	32	12-φ25	280	360	94
350	14	92	533	476	413	2	35	12-φ29	280	430	125
400	16	102	597	540	470	2	37	16-φ29	320	475	150
450	18	114	635	578	533	2	40	16-φ32	320	525	172
500	20	127	699	635	584	2	43	20-φ23	360	565	225
600	24	154	813	749.5	692	2	48	20-φ25	360	630	290
750	30	165	887	846	813	2	45	44-φ23	400	675	330
900	36	200	1057	1009.7	972	2	53	44-φ26	400	805	405
1050	42	251	1226	1171.4	1130	2	59	48-φ29	500	995	480
1200	48	276	1392	1335	1289	2	65	44-φ32	500	1170	695

訂貨須知：
一、①氣動襯氟蝶閥產品名稱與型號②氣動襯氟蝶閥口徑③氣動襯氟蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的氣動襯氟蝶閥型號，請按氣動襯氟蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
