視鏡
SG-III三通視鏡
    • 產品型號:
    • SG-III三通視鏡
    • 產品口徑:
    • 25-150mm
    • 產品壓力:
    • 0.25-2.5Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明
  • 一、SG-III三通視鏡產品特性:
          SG-III型三通視鏡在石油、化工、醫藥、食品等工業生產裝置的管道中，能隨時觀察管道中液體、氣體、蒸氣、潤滑油等介質流動情況，起到了監視生產，避免生產過程中事故發生，是管道裝置上不可缺少的附件。本廠視鏡參照《化工管道手冊》和“HGJS01~S02-86壓力容器視鏡”等有關資料設計制造，品種規格齊全，接管法蘭標準依客戶系統而定。

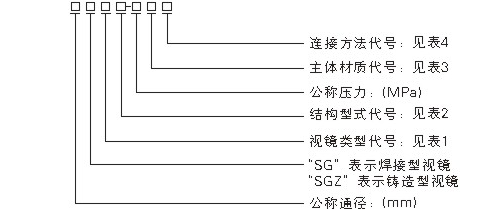

    二、SG-III三通視鏡產品型號:
    三、SG-III三通視鏡產品類型代號：
    類型
    直通型
    玻璃管型
    三通型
    螺紋型
    浮球型
    框式
    容器
    帶頸容器
    單壓式
    雙壓式
    對夾式
    單壓式
    雙壓式
    對夾式
    代號
    ⅠA
    ⅠB
    ⅠC
    Ⅱ
    Ⅲ
    Ⅳ
    Ⅴ
    ⅥA
    ⅥB
    ⅥC
    Ⅶ
    Ⅷ
    四、SG-III三通視鏡結構型式代號:
    結構型式
    直頸
    縮頸
    偏頸
    無頸
    擺板
    葉輪
    浮球
    其它
    代號
    1
    2
    3
    4
    5
    6
    7
    8
    五、SG-III三通視鏡材質代號:
    代號
    Ⅰ
    Ⅱ
    Ⅲ
    Ⅳ
    Ⅴ
    Ⅵ
    材質

    20
    1Cr18Ni9Ti
    0Cr18Ni9
    0Cr17Ni12Mo2
    PVC
    PP
    (CS20)
    (321)
    (304)
    (316)
    聚氯乙烯
    聚丙烯
    注：特殊精代號D，并指時材質。
    六、SG-III三通視鏡連接方法代號:
    密封面形式
    突面
    凹凸面
    榫槽面
    全平面
    環連接面
    錐管螺紋
    代號
    RF
    MFM
    TG
    FF
    RJ
    RC或PT
    注：凹面代號為FM；凸面代號為M；榫面代號為T；槽面代號為G。
    七、SG-III三通視鏡主要材料表
    殼體材質
    碳鋼WCB、不銹鋼304、321、316、316L
    視窗材料
    鋼化硼硅玻璃
    石英玻璃
    工作溫度（℃）
    0~250
    0~800
    公稱壓力（MPa）
    ＜0.6
    0.6~2.5
    密封件材質
    丁腈橡膠、聚四氟乙烯
    連接形式
    螺紋連接、法蘭連接
    允許急變溫度（℃）
    ＜60

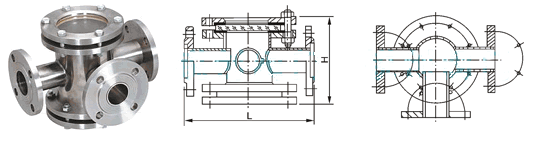

    八、SG-III三通視鏡主要尺寸
    產品代號
    公稱直徑DN
    結構尺寸
    玻璃板
    備注
    Ⅰ
    Ⅱ
    Ⅲ
    L
    H
    直徑
    厚度
    SG-Ⅲ-01
    25
    40
    40
    260
    234
    95
    15
    1、本系列視鏡工作壓力≤0.6MPa

    2、工作溫度：0~200℃，允許急變溫度＜180℃
    SG-Ⅲ-02
    25
    50
    50
    320
    278
    140
    20
    SG-Ⅲ-03
    25
    65
    65
    320
    278
    140
    20
    SG-Ⅲ-04
    40
    80
    80
    360
    308
    165
    20
    SG-Ⅲ-05
    40
    100
    100
    360
    308
    165
    20
    SG-Ⅲ-11
    25
    40
    50
    320
    278
    140
    20
    SG-Ⅲ-12
    40
    50
    65
    320
    278
    140
    20
    SG-Ⅲ-13
    50
    65
    80
    360
    308
    165
    20
    SG-Ⅲ-14
    50
    80
    100
    360
    308
    165
    20
    訂貨須知：
    一、①SG-III三通視鏡產品名稱與型號②SG-III三通視鏡口徑③SG-III三通視鏡是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的SG-III三通視鏡型號，請按SG-III三通視鏡型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
