Q344F Q345F法蘭連接三通球閥

- 產品型號:
- Q344F Q345F
- 產品口徑:
- 15-300mm
- 產品壓力:
- 1.0-4.0Mpa
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[Q344F Q345F蝸輪傳動三通球閥]的詳細資料：

產品名稱：Q344F Q345F蝸輪傳動三通球閥

產品型號：Q344F-16C/P/R

產品特點：法蘭連接三通球閥,連接三通球閥,法蘭三通球閥產品特點一、兩閥座密封三通球閥結構緊湊、外型美觀、密封性能好。也能實現管道中介流向的切換。也能使阻互垂直的兩個通道連通或關閉。二、四閥座密封三通球閥造型美觀，結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時也可關閉任一通道，使另外一通道連通，靈活控制管路中介質的合流或分流。

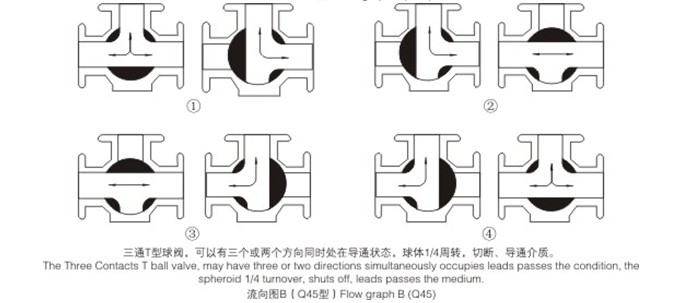

產品描述:蝸輪傳動三通球閥可分為L形氣動三通球閥和T形氣動三通球閥，L形（Q44F）三通球閥用于介質流向的切換，能使相互垂直的兩個通道連接；T形（Q45F）三通球閥用于介質分流、合流及流向切換。T形三通可以使三個通道相互連通或使其中的兩個通道連通。三通球閥一般采用兩閥座結構，亦可根據用戶要求采用四閥座結構。

二、Q344F Q345F蝸輪傳動三通球閥主要性能規范：

型號	公稱壓力PN(MPa)	試驗壓力MPa			適用溫度℃	適用介質
型號	公稱壓力PN(MPa)	殼體	液體密封	氣體密封	適用溫度℃	適用介質
Q345F-16C、Q345F-16P、Q345F-16R	1.6	2.4	1.76	0.6	≤100°	碳素鋼材料C類適用：水、蒸汽、油品等鉻鎳鈦不銹鋼材料P類適用：弱腐蝕性介質 鉻鎳鈦不銹鋼材料R類適用：腐蝕性介質
Q345F-25C、Q345F-25P、Q344F-25R	2.5	3.75	2.75	0.6
Q345F-40C、Q345F-40P、Q345F-40R	4.0	6.4	4.4	0.6

三通球閥結構示意圖

三、主要零件材料：

零件名稱	閥門材料代號
零件名稱	P	R	C
閥體球體	ZG1Cr18Ni9	ZG1Cr18Ni12Mo2Ti	WCB
閥桿	1Cr18Ni9	1Cr18Ni12Mo2Ti	2Cr13
閥座填料墊片	聚四氟乙烯(PTFE)	聚四氟乙烯(PTFE)	聚四氟乙烯(PTFE)

四、Q344F Q345F蝸輪傳動三通球閥主要外形尺寸

公稱通徑DN	主要外形尺寸和連接尺寸								WT
公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	W	WT
Q344F-16C Q344F-16P Q345F-16C Q345F-16P
16	108	95	65	45	14	4-Φ14	95	140	4
20	117	105	75	55	14	4-Φ14	105	160	5
25	127	115	85	65	14	4-Φ14	113	180	7
32	140	135	100	78	16	4-Φ18	135	250	12
40	165	145	110	86	16	4-Φ18	142	300	15
50	178	160	125	100	16	4-Φ18	154	350	20
65	191	180	145	120	18	4-Φ18	175	350	25
80	203	195	160	135	20	8-Φ18	190	400	36
100	229	215	180	155	20	8-Φ18	225	500	51
125	356	245	210	185	22	8-Φ18	245	600	77
150	394	280	240	210	24	8-Φ23	265	800	108
200	457	335	295	265	26	12-Φ23	305	800	126
250	533	405	355	320	30	12-Φ23	370	1300	186

五、Q344F Q345F蝸輪傳動三通球閥主要外形尺寸

公稱通徑DN	主要外形尺寸和連接尺寸								WT
公稱通徑DN	L	D	D1	D2	b	Z-Φd	H	W	WT
Q344F-25C Q344F-25P Q345F-25C Q345F-25P
16	140	95	65	45	16	4-Φ14	95	100	4
20	152	105	75	55	16	4-Φ14	105	160	5
25	165	115	85	65	16	4-Φ14	113	160	8
32	178	135	100	78	18	4-Φ18	135	250	13
40	190	145	110	85	18	4-Φ18	142	250	19
50	216	160	125	100	20	4-Φ18	154	350	27
65	241	180	145	120	22	8-Φ18	175	350	33
80	283	195	160	135	22	8-Φ18	190	450	40
100	305	230	190	160	24	8-Φ23	225	450	53
125	381	270	220	188	28	8-Φ25	245	600	86
150	403	300	250	218	30	8-Φ25	265	800	113
200	502	360	310	278	34	12-Φ25	305	1200	133
250	568	425	370	332	36	12-Φ30	370	1400	210

六、Q344F Q345F蝸輪傳動三通球閥主要外形尺寸

公稱通徑DN	主要外形尺寸和連接尺寸									WT
公稱通徑DN	L	D	D1	D2	D6	b	Z-Φd	H	W	WT
Q344F-40C Q344F-40P Q345F-40C Q345F-40P
16	140	95	65	45	40	16	4-Φ14	95	100	4
20	152	105	75	55	51	16	4-Φ14	105	160	5
25	165	115	85	65	58	16	4-Φ14	113	160	8
32	178	135	100	78	66	18	4-Φ18	135	250	13
40	190	145	110	85	76	18	4-Φ18	142	250	19
50	216	160	125	100	88	20	4-Φ18	154	350	27
65	241	180	145	120	110	22	8-Φ18	175	350	33
80	283	195	160	135	121	22	8-Φ18	190	450	40
100	305	230	190	160	150	24	8-Φ23	225	450	53
125	381	270	220	188	176	28	8-Φ25	245	600	86
150	403	300	250	218	204	30	8-Φ25	265	800	113
200	502	375	320	282	260	38	12-Φ30	305	1200	133
250	568	455	385	345	313	42	12-Φ34	370	1400	219

訂貨須知：
一、①Q(mào)345F蝸輪傳動三通球閥產品名稱與型號②Q345F蝸輪傳動三通球閥口徑③Q345F蝸輪傳動三通球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的Q345F蝸輪傳動三通球閥型號，請按Q345F蝸輪傳動三通球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
