一、產品[SD43X/H手動法蘭式伸縮蝶閥]的詳細資料：
產品名稱：手動法蘭式伸縮蝶閥
產品特點：手動法蘭式伸縮蝶閥,手動蝶閥,法蘭式伸縮蝶閥。
二、用途及特點：
伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點為：
1、設計新穎、合理，結構獨特，重量輕，操作方便，啟閉快速；
2、伸縮蝶閥除了能作調節和截流作用，補償管道溫差產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便；
3、密封部位可調節更換，密封性能可靠等特點。
三、采用標準：
設計標準：GT/T12238-1989
法蘭連接尺寸：GB/T9113.1-2000; GB/T9113.2-2000
GB/T9115.1-2000; GB/T9115.2-2000
壓力試驗：GB/T13927-1992; GB/T9092-1999
四、主要技術參數:
|
公稱通徑 |
DN(mm) |
50~2000 |
||
|
公稱壓力 |
PN(MPa) |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
空氣、水、蒸汽、煤氣、油品等。 |
|||
|
驅動形式 |
手動、蝸桿蝸輪傳動、氣傳動、電傳動。 |
|||
五、主要零件的材質：
|
零件名稱 |
材料 |
|
閥體 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼 |
|
蝶板 |
鑄鋼、合金鋼、不銹鋼、鉻鉬鋼 |
|
密封圈 |
橡膠、聚四氟、聚內脂、不銹鋼 |
|
閥桿 |
2Cr13、1Cr13不銹鋼、鉻鉬鋼 |
|
伸縮管 |
鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼 |
|
填料 |
柔性石墨 |

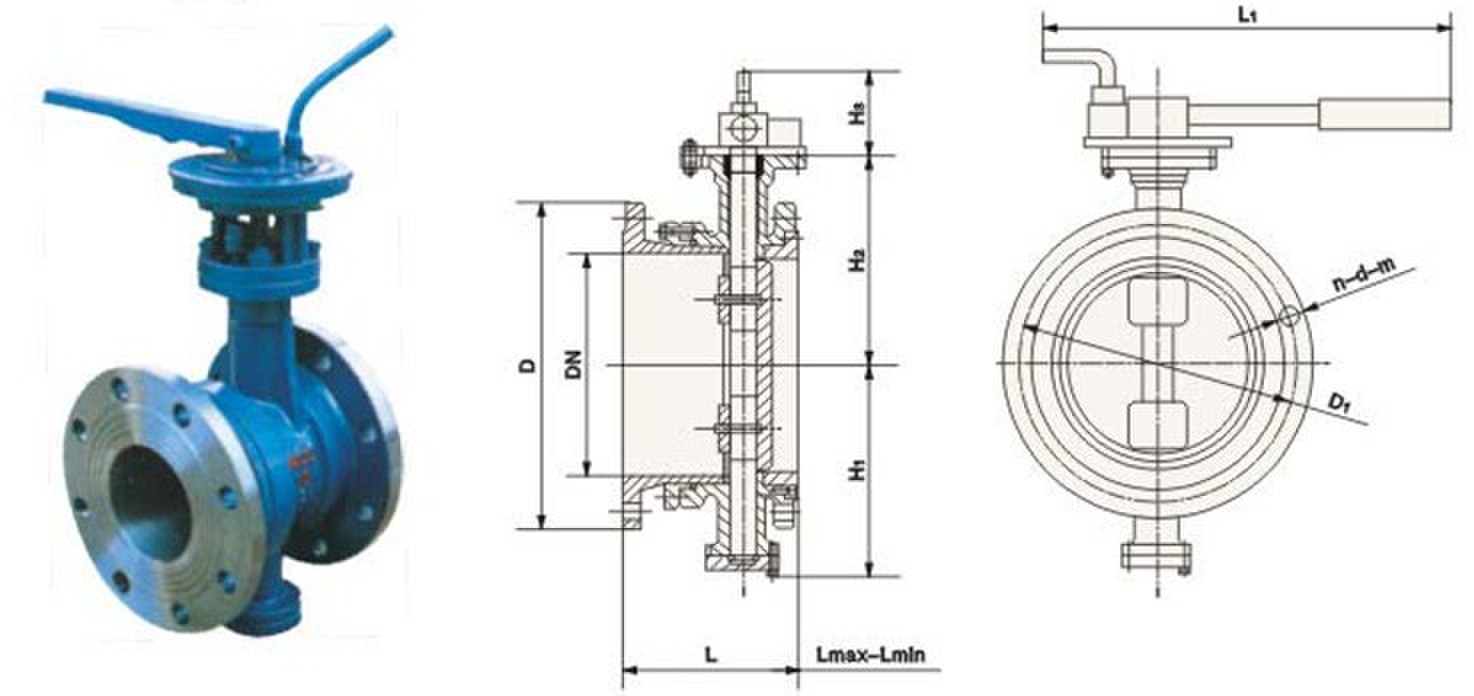

六、凱斯特牌手動法蘭式伸縮蝶閥SDtd43H/F/X-6/10/16系列連接尺寸：
|
公稱通徑 |
外形尺寸（參考值） |
法蘭尺寸和螺栓孔尺寸（標準值） |
|||||||||||||||||
|
H |
H1 |
設計最大長度 |
設計最小長度 |
設計長度 |
L2 |
0.6MPa |
1.0MPa |
1.6MPa |
|||||||||||
|
毫米 |
英寸 |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
D |
D1 |
D2 |
n-d |
||||||
|
50 |
2 |
325 |
240 |
163 |
138 |
151 |
265 |
140 |
110 |
88 |
4-14 |
165 |
125 |
99 |
4-18 |
165 |
125 |
99 |
4-18 |
|
65 |
2 1/2 |
340 |
250 |
188 |
152 |
170 |
265 |
160 |
130 |
108 |
4-14 |
185 |
145 |
118 |
4-18 |
185 |
145 |
118 |
4-18 |
|
80 |
3 |
355 |
255 |
192 |
162 |
177 |
320 |
190 |
150 |
124 |
4-18 |
200 |
160 |
132 |
8-18 |
200 |
160 |
132 |
8-18 |
|
100 |
4 |
400 |
275 |
215 |
175 |
205 |
320 |
210 |
170 |
144 |
4-18 |
220 |
180 |
156 |
8-18 |
220 |
180 |
156 |
8-18 |
|
125 |
5 |
435 |
300 |
230 |
185 |
215 |
340 |
240 |
200 |
176 |
8-18 |
250 |
210 |
184 |
8-18 |
250 |
210 |
184 |
8-18 |
|
150 |
6 |
455 |
310 |
240 |
195 |
225 |
390 |
265 |
225 |
199 |
8-18 |
285 |
240 |
211 |
8-22 |
285 |
240 |
211 |
8-22 |
訂貨須知：
一、①手動法蘭式伸縮蝶閥產品名稱與型號②手動法蘭式伸縮蝶閥口徑③手動法蘭式伸縮蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的手動法蘭式伸縮蝶閥型號，請按手動法蘭式伸縮蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
