一、產品[CS46H膜盒式蒸汽疏水閥]的詳細資料：
產品型號：CS46H
產品名稱：膜盒式蒸汽疏水閥
壓力范圍：1.6-4.0MPa
通徑范圍：15～50mm
熱靜力型膜盒式蒸汽疏水閥（蒸汽壓力平衡式）是目前國際上最常用的先進節能型疏水閥.膜盒式蒸汽疏水閥的反應非常靈敏,工作時閥前存有高溫凝結水,無蒸汽泄漏,節能效果顯著。
它的優點是:自動排空氣,體積小,不怕凍,任意位置都可安裝;維護方便,在管線上可以檢查修理和更換零件；最大背壓率≤80% ,膜盒堅固,使用壽命長。
CS46H熱靜力型膜盒式蒸汽疏水閥適用于蒸汽主管線,蒸汽伴熱管網,儀表伴熱和小型加熱設備的阻汽排水,使用范圍很廣.
二、CS46H熱靜力型膜盒式蒸汽疏水閥工作原理：
膜盒式蒸汽疏水閥的主要?jiǎng)幼髟墙饘倌ず校瑑?nèi)充一種氣化溫度比水的飽和溫度低的液體。裝置剛起動時，管道出現低溫冷凝水，膜盒內的液體處于冷凝狀態。閥門處于開啟位置。當冷凝水溫度漸漸升高，膜盒內充液開始蒸發，膜盒內壓力上升，膜片帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉，膜盒隨蒸汽溫度變化控制閥門開關，起到阻汽排水作用。上海杰一有開閥溫度低于飽和溫度 15 ℃ 和 30 ℃ 兩種膜盒供選擇。
三、CS46H熱靜力型膜盒式蒸汽疏水閥主要性能和零部件:
|
部件名稱 |
材 料 |
|
閥體 閥蓋 |
WCB |
|
膜盒 |
1Cr18Ni9Ti |
|
膜片 |
哈氏合金 |
|
閥座 |
3Cr13 |
|
過濾網 |
1Cr18Ni9Ti |
四、膜盒式蒸汽疏水閥工作原理、流程圖：
|
|
1、當裝置啟動時，空氣進入疏水閥，閥芯在低溫狀態下處于開啟位置。 |
|
|
2、緊接著冷凝水進入疏水閥，在低溫狀態下，膜盒元件內的感溫液體仍處于冷凝狀態，閥芯完全開啟，迅速排放冷
凝水。 |
|
|
3、凝水進入疏水閥，膜盒元件內的感溫液體隨著溫度的升高開始蒸發膨脹，內壓增加使膜片帶動閥芯向關閉方向移動，溫度達到飽和溫度之前，閥芯完全關閉閥門。
4、存在閥內的熱凝水慢慢冷卻降溫后，膜片因內壓減小而收縮，帶動閥芯開啟閥門，繼續排放凝結水，由于閥前始終存有熱凝水，形成汽水分離，無蒸汽泄漏。 |

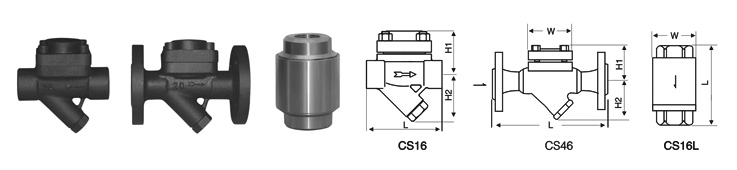

五、膜盒式蒸汽疏水閥外形連接尺寸：
六、CS46H熱靜力型膜盒式蒸汽疏水閥型號規格外型尺寸表:
|
產品型號 |
通徑 （mm） |
連接方式 |
閥體材料 |
工作壓力 |
最高允許溫度℃ |
外形尺寸 （mm） |
|||
|
L |
H1 |
H2 |
W |
||||||
|
CS16H-16C |
15-20 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
100 |
58 |
55 |
70 |
|
CS16H-16C |
25 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
120 |
58 |
55 |
70 |
|
CS16H-16C |
32-40 |
內螺紋 |
WCB |
0.05~1.6 |
250 |
150 |
68 |
68 |
90 |
|
CS16H-16C |
50 |
內螺紋 |
WCB |
250 |
160 |
68 |
68 |
90 |
|
|
CS16Y-25C |
15-20 |
法蘭 |
WCB |
0.05~2.5 |
250 |
150 |
58 |
55 |
70 |
|
25 |
法蘭 |
WCB |
0.05~2.5 |
250 |
160 |
58 |
55 |
70 |
|
|
30-50 |
法蘭 |
WCB |
0.05~2.5 |
250 |
230 |
85 |
60 |
120 |
|
訂貨須知：
一、①膜盒式蒸汽疏水閥產品名稱與型號②膜盒式蒸汽疏水閥口徑③膜盒式蒸汽疏水閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特的膜盒式蒸汽疏水閥型號，請按膜盒式蒸汽疏水閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
