一、概述：

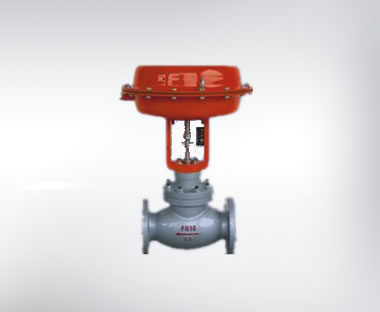

凱斯特牌ZHYO罐底調節閥是一種特殊結構形式的單座調節閥,閥體成Y形,閥體流路流暢,流量大,壓降損失小,閥座泄漏量符合ANSIB1G.104標準,調節閥配用HA多彈簧式薄膜執行機構,其結構緊湊;輸出力大,該閥最適宜控制容易沉積或含有顆粒的液體。
二、主要技術參數：
閥體：ZG230～450、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2
閥芯：0Cr18Ni12Mo2、司鈦萊合金堆焊
閥座：聚四氟乙烯
閥桿、推桿：2Cr13、1Cr18Ni9Ti
波紋膜片：丁腈橡膠夾增強絳綸織物
膜蓋：A3
彈簧：60Si2Mn
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石墨纏繞墊片
三、主要技術參數及性能：
|
公稱通徑DN(mm) |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
|
|
閥座直徑 |
40 |
50 |
80 |
80 |
100 |
150 |
200 |
|
|
額定流量系數Kv |
14 |
35 |
55 |
95 |
135 |
220 |
720 |
|
|
額定行程 |
25 |
40 |
50 |
75 |
||||
|
信號范圍Pr(KPa) |
20～100、40～200、80～240、段幅：20～60、60～100 |
|||||||
|
氣源壓力Ps(MPa) |
0.14～0.4 |
|||||||
|
固有流量特性 |
快開 |
|||||||
|
允許泄漏量 |
硬閥座：10-4×閥額定容量、軟閥座：10-7×閥額定容量 |
|||||||
|
公稱壓力PN(MPa) |
1.6、4.0、6.4 |
|||||||
|
工作溫度t(°C) |
常溫型 |
-20～200、-40～250、-60～250 |
||||||
|
散熱型 |
-40～450、-60～450 |
|||||||
|
高溫型 |
450～560 |
|||||||
|
低溫型 |
-60～100、-100～-200、-200～-250 |
|||||||
*本產品性能指標貫徹GB/T4213-92

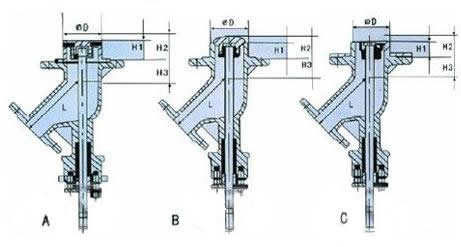

四、凱斯特閥門ZHYO罐底調節閥外形尺寸：
圖A 單位：mm
|
公稱通徑 |
φD |
H |
H1 |
H2 |
H3 |
φK |
T |
L |
|
DN50×80 |
94 |
753 |
47 |
51 |
50 |
250 |
363 |
170 |
|
DN65×80 |
94 |
795 |
47 |
51 |
68 |
350 |
363 |
200 |
|
DN100×150 |
210 |
1052 |
39 |
78 |
90 |
470 |
520 |
330 |
圖B 單位：mm
|
公稱通徑 |
φD |
H |
H1 |
H2 |
H3 |
L |
φK |
T |
|
DN50×80 |
81 |
753 |
47 |
51 |
50 |
170 |
350 |
363 |
|
DN65×80 |
77 |
795 |
47 |
51 |
68 |
200 |
350 |
363 |
|
DN80×100 |
179 |
980 |
60 |
64.5 |
67 |
230 |
470 |
520 |
|
DN150×200 |
210 |
1052 |
39 |
78 |
90 |
330 |
470 |
520 |
圖C 單位：mm
|
公稱通徑 |
φD |
H |
H1 |
H2 |
H3 |
L |
φK |
T |
|
DN25×40 |
55 |
541 |
20 |
33 |
48 |
130 |
218 |
230 |
|
DN40×50 |
80 |
573 |
20 |
33 |
55 |
155 |
218 |
230 |
|
DN65×100 |
120 |
680 |
25 |
39 |
68 |
200 |
350 |
363 |
訂貨須知：
一、①ZHYO罐底調節閥產品名稱與型號②ZHYO罐底調節閥口徑③ZHYO罐底調節閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的ZHYO罐底調節閥型號，請按ZHYO罐底調節閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
