一、產品[緊急切斷電磁閥]的詳細資料：
產品型號：ZCRB
產品名稱：緊急切斷電磁閥
產品特點：性能特點蝶式活塞 防腐耐磨 單環密封 防止泄漏導向設置 消除故障 瞬間通電 快速切斷自保持開 手動復位 特制線圈 超長壽命 緊急切斷電磁閥,緊急電磁閥,切斷電磁閥。
二、應用范圍：
航天、船舶重工、石油化工、電力裝備、工業爐窯、鍋爐、燃?xì)夤芫W(wǎng)、燃?xì)馓幚韽S、加氣站、燃?xì)庑孤﹫?bào)警系統、安全保護系統、消防報警系統，廣泛用于城市或工廠易燃易爆介質管網安全保護，當發現事故隱患時快速切斷，及時制止惡性事故發生。
三、主要技術參數：
原理結構：直動活塞型、先導活塞型控制方式：常開時不通電；通電關閉，可手動打開
關閉速度：≤1秒
工作壓力：0-16bar
流體范圍：煤氣、天然氣、液化氣、沼氣、等氣體或燃油
流體溫度：-15~60℃
防爆等級： dⅡBT4、dⅡCT5
標準電壓：AC220V、DC24V (其它可特制)
電氣連接：三芯防爆電纜引線
四、ZCRB燃?xì)饩o急切斷電磁閥內螺紋連接尺寸：
|
DN |
G |
L |
H |
|
25 |
1 |
90 |
130 |
|
32 |
1 1/4 |
140 |
150 |
|
40 |
1 1/2 |
156 |
170 |
|
50 |
2 |
180 |
190 |

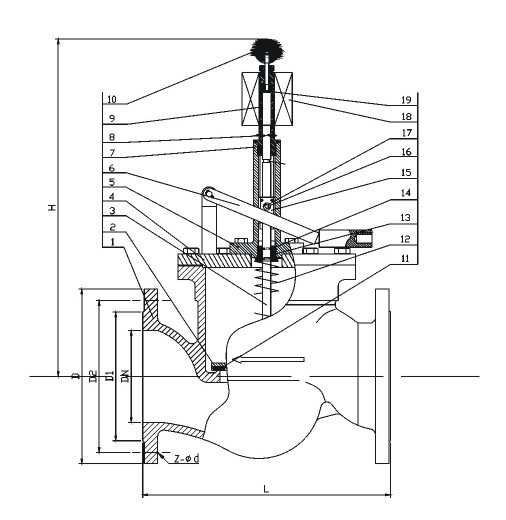

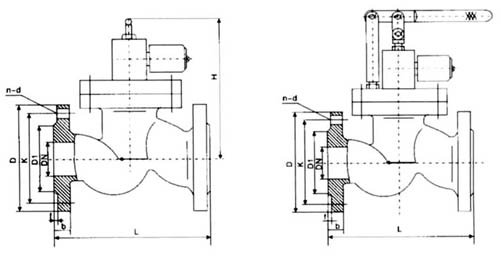

五、凱斯特牌ZCRB緊急切斷電磁閥規格參數及安裝尺寸：
|
通徑DN [mm] |
閥體 |
工作壓力 |
Kv值 |
內螺紋連接[mm] |
法蘭連接[mm] |
||||||
|
G螺紋 |
L |
H |
L |
H |
D |
孔距 |
n-d |
||||
|
20 |
鑄鐵 |
B06級：0-6 |
5.0 |
3/4〃 |
85 |
130 |
96 |
170 |
Φ95 |
75 |
4-Φ12 |
|
25 |
8.5 |
1〃 |
98 |
140 |
110 |
180 |
Φ106 |
85 |
4-Φ12 |
||
|
32 |
15 |
1 1/4〃 |
120 |
150 |
128 |
200 |
Φ125 |
100 |
4-Φ14 |
||
|
40 |
22 |
1 1/2〃 |
130 |
160 |
142 |
210 |
Φ138 |
110 |
4-Φ16 |
||
|
50 |
35 |
2〃 |
150 |
180 |
158 |
230 |
Φ155 |
125 |
4-Φ17 |
||
|
65 |
B01級：0-1 |
48 |
- | - | - |
200 |
290 |
Φ176 |
145 |
4-Φ17 |
|
|
80 |
75 |
- | - | - |
220 |
320 |
Φ190 |
160 |
4-Φ17 |
||
|
100 |
115 |
- | - | - |
260 |
350 |
Φ210 |
180 |
8-Φ16 |
||
|
150 |
鑄鐵 |
250 |
- | - | - |
400 |
500 |
Φ280 |
240 |
8-Φ22 |
|
|
200 |
鑄鋼、不銹鋼 |
B0.05級：0-0.05;(特制:0-6) |
420 |
- | - | - |
495 |
- |
Φ340 |
295 |
12-Φ22 |
|
250 |
660 |
- | - | - |
620 |
- |
Φ405 |
355 |
12-Φ26 |
||
|
300 |
- | - | - | - |
700 |
- |
Φ460 |
410 |
12-Φ26 |
||
|
350 |
B0.05級：0-0.05; |
- | - | - | - |
790 |
- |
Φ520 |
470 |
16-Φ26 |
|
|
400 |
- | - | - | - |
915 |
- |
Φ580 |
525 |
16-Φ30 |
||
|
450 |
- | - | - | - |
980 |
- |
Φ640 |
585 |
20-Φ30 |
||
|
500 |
- | - | - | - |
980 |
- |
Φ715 |
650 |
20-Φ33 |
||
|
600 |
- | - | - | - |
1300 |
- |
Φ840 |
770 |
20-Φ36 |
||
訂貨須知：
一、①ZCRB緊急切斷電磁閥產品名稱與型號②ZCRB緊急切斷電磁閥口徑③ZCRB緊急切斷電磁閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的ZCRB緊急切斷電磁閥型號，請按ZCRB緊急切斷電磁閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
