一、產品[J641Y氣動高溫截止閥]的詳細資料：
產品名稱：氣動高溫截止閥
產品型號：J641Y
產品介紹：氣動截止閥主要由截止閥和氣動執行器（直行程汽缸）組成，其啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動，也叫截門，是使用最廣泛的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。J641Y氣動高溫截止閥采用雙作用氣缸，利用上腔進氣或者下腔進氣來遠距離控制截止閥，閥門操作方便、靈活。氣缸使用介質：壓縮空氣，氮氣。廣泛適用于食品、醫藥、石油、化工、天然氣、鋼鐵、環保、造紙等輸送管路中做介質切斷或流通。
氣動截止閥分類：氣動直通式截止閥、氣動直流式截止閥、氣動角式截止閥、氣動柱塞式截止閥。
氣動截止閥具有的優點：結構簡單，制造和維修比較方便,工作行程小，啟閉時間短,密封性好，密封面間磨擦力小，壽命較長,截止閥閥體的結構形式有直通式、直流式和直角式。直通式是最常見的結構，但其流體的阻力最大。直流式流體阻力較小，多用于含固體顆?；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。
氣動高溫截止閥結構特點：
1、選材考究，符合國內、外相關標準，結構合理，造型美觀。
2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。
4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。
5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。
氣動高溫截止閥執行標準：
設計與制造 GB/T1223
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
二、氣動高溫截止閥執行器標準（特殊情況可根據客戶要求定做）：
|
產品規范 |
設計標準 |
結構長度 |
連接法蘭 |
檢驗標準 |
壓力溫度標準 |
供貨規范 |
產品標識 |
|
GB/T 12235 |
GB/T 12221 |
JB/T79 |
JB/T9092 |
GB 9131 |
JB/T7928 |
GB/T 12220 |
|
|
HG20592等 |
三、氣動高溫截止閥性能范圍：
|
氣動截止閥型號 |
公稱壓力Mpa |
試驗壓力 |
說明 |
||
|
強度（水）Mpa |
密封（水）Mpa |
低壓密封（水）Mpa |
|||
|
J6(S)41H/W/Y/F/T-16C/P/R |
1.6 |
2.4 |
1.76 |
0.6 |
強度為公稱壓力1.5倍 |
|
J6(S)41H/W/Y/F/T-25C/P/R |
2.5 |
3.75 |
2.75 |
0.6 |
|
|
J6(S)41H/W/Y/F/T-40C/P/R |
4.0 |
6.0 |
4.4 |
0.6 |
密封為公稱壓力1.1倍 |
|
J6(S)41H/W/Y/F/T-64C/P/R |
6.4 |
9.6 |
7.0 |
0.6 |
|
|
J6(S)41H/W/Y/F/T-100C/P/R |
10.0 |
15.0 |
11.0 |
0.6 |
|
四、氣動高溫截止閥主要零件材質說明：
|
零件名稱 |
氣動截止閥主要部件材質清單表及溫度說明（該系列材質配置清單僅供參考，有特別要求可定做，歡迎來電咨詢） |
|||||||
|
鑄鋼WCB |
鉻鉬鋼WC6 |
CF8-304 |
CF8M-316 |
CF3-304L |
CF3M-316L |
CF8C-F321 |
鑄鐵HT200 |
|
|
閥體 閥蓋 |
WCB |
WC6 |
CF8 |
CF8M |
CF3 |
CF3M |
CF8C |
HT200 |
|
閥瓣 |
A105 |
F11 |
304 |
316 |
304L |
316L |
F321 |
鍛鐵 |
|
閥桿 |
F6A |
304 |
304 |
316 |
304L |
316L |
F321 |
F6A/銅 |
|
密封面 |
13CR/STL |
13CR/STL |
304/STL |
316/STL |
304L/STL |
316L/STL |
F321/STL |
13CR/銅 |
|
工作溫度 |
≤425℃ |
≤540℃ |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |
≤200℃ |

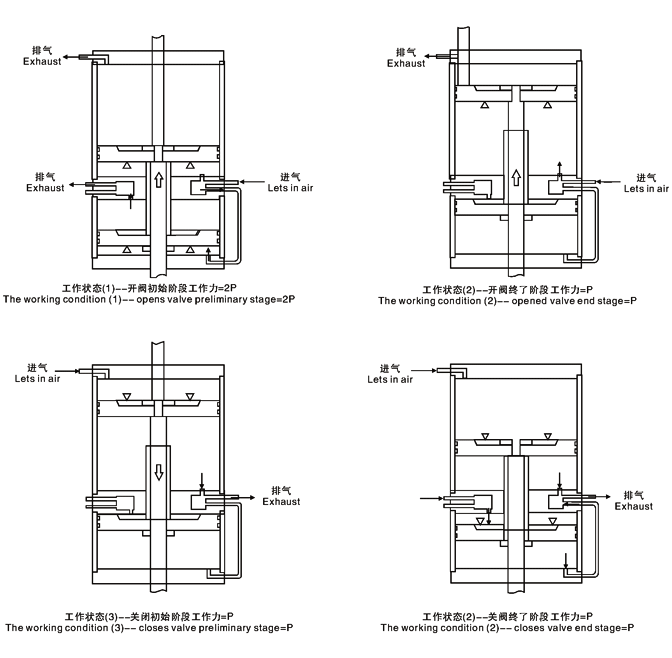

五、氣動高溫截止閥直行程氣缸工作原理示意圖：

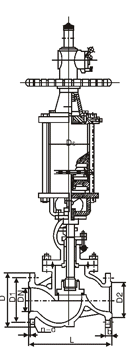

六、氣動高溫截止閥連接尺寸詳表：
|
氣動截止閥型號 |
公稱通徑 |
氣動截止閥主要連接尺寸和外形尺寸 |
|
|||||||
|
L |
D |
D1 |
D2 |
b |
f |
n-Φd |
H |
|||
|
J641H-16C |
DN50 |
230 |
160 |
125 |
100 |
18 |
|
4-18 |
590 |
|
|
DN65 |
290 |
180 |
145 |
120 |
18 |
|
4-18 |
590 |
||
|
DN80 |
310 |
195 |
160 |
135 |
20 |
|
8-18 |
590 |
||
|
DN100 |
350 |
215 |
180 |
155 |
22 |
3 |
8-18 |
590 |
||
|
DN125 |
400 |
245 |
210 |
185 |
24 |
3 |
8-18 |
590 |
||
|
DN150 |
480 |
280 |
240 |
210 |
24 |
3 |
8-23 |
590 |
||
|
DN200 |
600 |
335 |
295 |
265 |
26 |
3 |
12-23 |
810 |
||
|
DN250 |
650 |
405 |
355 |
320 |
30 |
3 |
12-23 |
810 |
||
|
DN300 |
750 |
460 |
410 |
375 |
30 |
3 |
12-23 |
830 |
||
|
J641H-25C |
DN50 |
230 |
160 |
125 |
100 |
20 |
3 |
4-18 |
590 |
|
|
DN65 |
290 |
180 |
145 |
125 |
22 |
3 |
8-18 |
590 |
||
|
DN80 |
310 |
195 |
160 |
145 |
22 |
3 |
8-18 |
590 |
||
|
DN100 |
350 |
230 |
190 |
160 |
24 |
3 |
8-23 |
590 |
||
|
DN125 |
400 |
270 |
220 |
188 |
28 |
3 |
8-25 |
590 |
||
|
DN150 |
480 |
300 |
250 |
218 |
30 |
3 |
8-25 |
810 |
||
|
DN200 |
600 |
360 |
310 |
278 |
34 |
3 |
12-25 |
810 |
||
|
DN250 |
650 |
425 |
370 |
332 |
36 |
3 |
12-30 |
830 |
||
|
DN300 |
750 |
485 |
430 |
390 |
40 |
4 |
16-30 |
830 |
||
訂貨須知：
一、①氣動高溫截止閥產品名稱與型號②氣動高溫截止閥口徑③氣動高溫截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的氣動高溫截止閥型號，請按氣動高溫截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
