PZ641H型氣動鋼制排渣閘閥

- 產品型號:
- PZ641H型
- 產品口徑:
- 100-800mm
- 產品壓力:
- 1.6-6.4Mpa
- 產品材質:
- 碳鋼、不銹鋼、鉻鉬鋼
聯系我們

產品說明

一、產品[PZ641H型氣動排渣閘閥]的詳細資料：

產品名稱：氣動排渣閘閥、法蘭排渣閘閥、氣動法蘭排渣閘閥

產品型號：PZ641H 型

產品介紹：PZ941H 型氣動排渣閘閥是采用國內外高質量電裝品牌的氣動執行器與高品質的排渣閘閥組成。具有智能化控制操作簡單、開關靈活、密封耐磨和防腐蝕性能好、流體阻力小等特點。廣泛應用于火力電站水利系統及水利工程的灰漿排放系統管路上，切斷或接通管路中的流體，適用于灰水混合物，渣水混合物（渣水比1:6,最大料度<50MM）。

二、氣動排渣閘閥產品特點：

◇·采用中法蘭螺栓連接，支管兩端為法蘭連接或?qū)高B接。

◇·啟閉件采用半密封副強制密封，性能優良。

◇·密封副材料為耐磨陶瓷或耐磨合金，耐磨性強，耐磨性強、耐用沖蝕、耐擦傷、摩擦力小、密封可靠。

◇·閥體出口流道結型合理，不存渣，啟閉靈活，不卡阻。

◇·閥桿經調質和表面氮化處理，有良好的搞腐蝕性，抗擦傷性和耐磨性。

◇·中大口徑設置滾動軸承，啟閉輕松。

三、氣動排渣閘閥產品說明：PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥：電動、法蘭連接、明桿楔式剛性單閘板，閥座密封面材料為碳素鋼堆焊鐵基合金，公稱壓力 PN10~PN63，閥體材料為碳素鋼，具有排渣功能的閘閥。

四、PZ641H型 PN16~PN63 氣動鋼制排渣閘閥主要性能參數：

型號	PN	工作壓力/MPa	適用溫度/℃	適用介質
PZ641H-16C	16	1.6	≤100	灰渣水混合物（灰水比 1:1:5 最大粒度≤50毫米）
PZ641H-25	25	2.5
PZ641H-40	40	4.0
PZ641H-63	63	6.3

五、PZ641H 型 PN16~PN63 氣動鋼制排渣閘閥零部件材料：

型號	材料
	閥體、閥蓋	閘板	閥體密封圈	閥桿	墊片	填料
PZ641H-16C	碳素鋼	碳素鋼堆焊鐵基合金		鉻不銹鋼	橡膠石棉板	石棉石墨
PZ641H-25
PZ641H-40
PZ641H-63

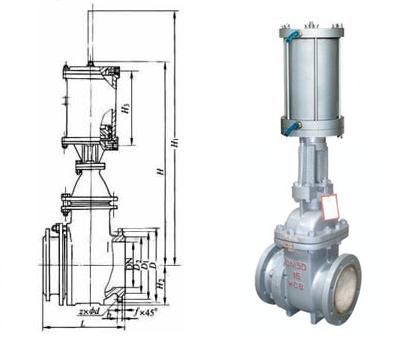

六、產品外形及結構尺寸示意圖：

七、PZ641H-16C 型氣動鋼制排渣閘閥主要外形及結構尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
100	300	220	180	158	8×Φ18	24	3	265	120	715	840	195
150	350	285	240	212	8×Φ22	28	3	290	162	945	1205	258
200	400	340	295	268	12×Φ22	30	3	307	200	1245	1545	344
250	450	405	355	320	12×Φ26	32	3	454	220	1550	1850	438
300	500	460	410	370	12×Φ26	34	4	610	260	1620	1980	630
350	550	520	470	430	16×Φ26	38	4	630	290	1690	2045	821
400	600	580	525	480	16×Φ30	40	4	645	338	1805	2205	940
450	650	640	585	532	20×Φ30	40	4	675	360	2015	2466	1019
500	700	715	650	585	20×Φ33	42	4	695	400	2115	2615	1138

八、PZ641H-25 型氣動鋼制排渣閘閥主要外形及結構尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	350	300	250	212	8×Φ26	30	3	275	132	720	860	226
200	400	360	310	278	12×Φ26	34	3	300	200	950	1240	298
250	450	425	370	335	16×Φ30	36	3	318	220	1250	1580	394
300	500	485	430	390	16×Φ30	40	4	464	260	1550	1890	498
350	550	555	490	450	16×Φ33	40	4	630	290	1630	2070	700
400	600	620	550	505	16×Φ36	40	4	650	338	1706	2265	901
450	650	670	600	555	20×Φ36	42	4	665	360	1740	2525	4036
500	700	730	660	615	20×Φ36	44	4	695	400	2045	2685	1119
600	800	845	770	720	20×Φ39	46	4	710	437	2165	2740	1238

九、PZ641H-40 型氣動鋼制排渣閘閥主要外形及結構尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	300	250	104	8×Φ26	32	3.5	285	184	740	880	256
200	550	375	320	260	12×Φ30	38	3.5	310	224	970	1260	328
250	650	450	385	313	12×Φ33	38	3.5	627	245	1270	1600	424
300	750	545	450	364	16×Φ33	42	3.5	474	276	1580	1920	538
350	850	580	510	422	16×Φ36	48	4	640	310	1660	2100	740
400	950	660	585	172	16×Φ39	52	4	660	340	1746	2295	750

十、PZ641H-63 型氣動鋼制排渣閘閥主要外形及結構尺寸：（mm）

DN	L	D	D1	D2	z×Φd	b	f	H3	H2	H	H1	重量/kg
150	450	345	280	204	8×Φ33	36	3.5	295	184	760	900	286
200	550	415	345	260	12×Φ36	42	3.5	320	224	990	1280	358
250	650	470	400	313	12×Φ36	42	3.5	339	245	1290	1630	454
300	740	430	460	364	16×Φ36	46	3.5	584	276	1610	14950	478
350	850	600	525	422	16×Φ39	50	4	650	310	1690	2140	780
400	950	670	585	472	16×Φ42	60	4	670	340	1776	2345	811

訂貨須知：
一、①PZ641H型氣動排渣閘閥產品名稱與型號②PZ641H型氣動排渣閘閥口徑③PZ641H型氣動排渣閘閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的PZ641H型氣動排渣閘閥型號，請按PZ641H型氣動排渣閘閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
