一、產品[UD671S氣動塑料蝶閥]的詳細資料：
|
GT/AT氣動執行器技術參數
|
UD671S氣動UPVC蝶閥閥體參數
|
||
|
類 型
|
雙作用活塞式、彈簧復位式
|
公稱通徑
|
DN50～300mm
|
|
氣源壓力
|
雙作用：2-8bar/單作用：4-8bar
|
公稱壓力
|
PN1.0、1.6MPa
|
|
輸出力矩
|
雙作用：4N·M～10560N·M
|
閥軸材質
|
碳素鋼、304/316/316L不銹鋼
|
|
單作用：7N·M～2668N·M
|
閥體材質
|
UPVC、CPVC、PP
|
|
|
工作溫度
|
常溫型：-20℃～80℃（丁腈橡膠O型圈）
|
閥板材質
|
UPVC、CPVC、PP、PTFE
|
|
高溫型：-20℃～160℃（氟橡膠O型圈）
|
閥座密封
|
EPDM、NBR、FPM
|
|
|
動作范圍
|
0～90°±5°
|
結構形式
|
A型
|
|
接口螺紋
|
GT40～GT83/AT50～AT88 G1/8″
|
溫度
|
EPDM≤80℃、NBR≤68℃、FPM≤80℃
|
|
GT110～GT350/AT100～200 G1/4″
|
適用介質
|
水、PVC兼容的食品工業化學溶劑
|
|
|
閥位信號
|
定位器：4～20mA/回信器：全開全關信號
|
特點
|
重量輕、耐腐蝕、衛生無毒、流阻小
|

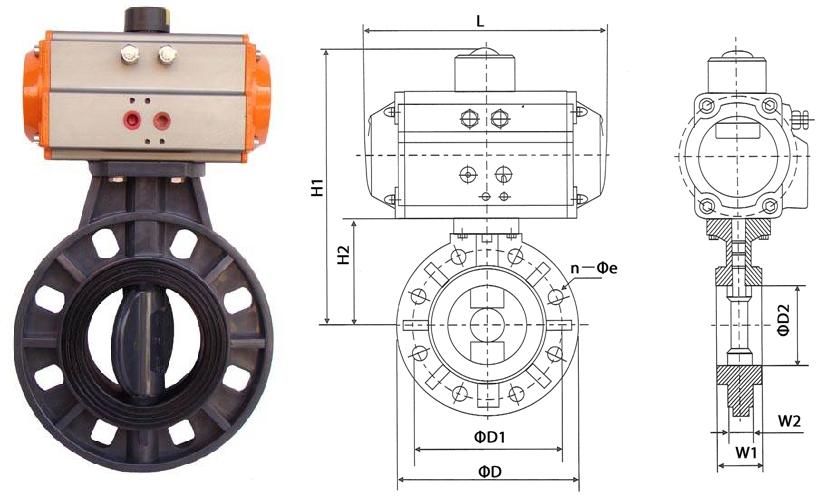

六、氣動塑料蝶閥結構圖
|
公稱通徑DN
|
A
|
B
|
C
|
D
|
E
|
執行器型號
|
|
壓力
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
1.0/1.6
|
僅供參考
|
|
50
|
140
|
194
|
80
|
59
|
43
|
AT-50
|
|
65
|
158
|
220
|
86
|
75
|
47.5
|
AT-63
|
|
80
|
158
|
225
|
97
|
75
|
47.5
|
AT-63
|
|
100
|
210
|
267
|
112
|
85
|
57.2
|
AT-75
|
|
125
|
248
|
310
|
125
|
98
|
66
|
AT-88
|
|
150
|
248
|
323
|
140
|
98
|
74
|
AT-88
|
|
200
|
268
|
350
|
184
|
110
|
87.5
|
AT-100
|
|
250
|
268
|
379
|
220
|
110
|
110
|
AT-100
|
|
300
|
315
|
464
|
256
|
127
|
129
|
AT-125
|
八、氣動塑料蝶閥產品選型
訂貨須知：
一、①UD671S氣動塑料蝶閥產品名稱與型號②UD671S氣動塑料蝶閥口徑③UD671S氣動塑料蝶閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的UD671S氣動塑料蝶閥型號，請按UD671S氣動塑料蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
