J41H/W美標法蘭截止閥

- 產品型號:
- J41H/W
- 產品口徑:
- 1/2-20"
- 產品壓力:
- 150-1500LB
- 產品材質:
- 碳鋼不銹鋼
聯系我們

產品說明

一、產品[J41H/Y美標法蘭截止閥]的詳細資料：

產品名稱：J41H美標法蘭截止閥,API美標截止閥,美標不銹鋼法蘭截止閥

產品型號： J41H/W-150LB/300LB/600LB

產品概述：美標法蘭截止閥主要有API和ASME標準，ASTM，ASTM是材料標準，不是閥門本身的標準；按美國標準設計，制造，生產、檢測的截止閥叫做美標截止閥。

二、美標法蘭截止閥工作原理：

API不銹鋼截止閥適用于壓力等級為150LB～1500LB，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，用來切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。美標法蘭截止閥的閥瓣一旦處于開啟狀況，它的閥座和閥瓣密封面之間就不再的接觸，并具有非常可靠的切斷動作，啟標這種截止閥非常適合作為介質的切斷或調節及節流使用。

三、美標法蘭截止閥的結構特點：

美標法蘭截止閥一旦處于開啟狀態，它的閥座和閥瓣密封面之間就不再有接觸，因而它的密封面機械磨損較小，由于大部分截止閥的閥座和閥瓣比較容易修理或更換密封元件時無需把整個閥門從管線上拆下來，這對于閥門和管線焊接成一體的場合是很適用的。介質通過此類閥門時的流動方向發生了變化，因此截止閥的流動阻力較高于其它閥門。

1、選材考究，符合國內、外相關標準，結構合理，造型美觀。

2、閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

4、閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

5、可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

6、閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

7、倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

8、介質流動方向公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向上流；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向。

四、美標法蘭截止閥的優點：

1. 在開啟和關閉過程中，由于閥瓣于閥體密封面間的摩擦力比閘閥小，因而耐磨。

2. 開啟高度一般僅為閥座通道直徑的1/4，因此比閘閥小的多。通常在閥體和閥瓣上只有一個密封面，因而制造工藝性比較好，便于維修。

3. 公稱壓力或壓力級：PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K

4. 公稱通徑或口徑：DN10～500、NPS 1/2 ～36"

5. 連接方式：法蘭、對焊、螺紋等適用溫度：-196℃～700℃

6. 驅動方式：手動、傘齒輪傳動、氣動、電動、液動、氣液聯動、電液聯動

7. 閥體材料：WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。

8. 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質

五、執行標準：

設計與制造 Design and Manufacture	結構長度 Face to face/ End to end	法蘭尺寸 Flange Dimension	對焊連接尺寸Butt welding dimension	壓力-溫度 Pressure Temperature Lating	試驗-檢驗Inspection and Test
ANSI B16.34 BS1873	ANSI B16.10	ANSI B16.5	ANSI B16.25	ANSI B16.34	API 598

六、壓力試驗：

稱壓力PN(Lb) NominalPressure	強度試驗 Shell Test		水密封試驗 Water Seal Test		氣密封試驗 Air Seal Test
稱壓力PN(Lb) NominalPressure	MPa	Lbf/in2	MPa	Lbf/in2	MPa	Lbf/in2
150	3.0	430	2.2	315	0.4-0.7	60-100
300	7.7	1110	5.7	815
600	15.3	2220	11.3	1630
900	23.0	3330	17.0	2445
1500	38.4	5560	28.2	4080
2500	64.0	9255	47.0	6790

七、主要零件材料及性能：

體、蓋 Body Cover Disc	閥桿 Stem	密封面 Sealing Face	墊片（環） Sealing Shim	填料 Packing	工作溫度Working Temperature	適用介質 Suitable Medium
WCB	2Cr13	13Cr STL 木體材料 With Body Material 尼龍 Nylon	增強柔性石墨 13Cr/柔性石墨 Enhanced Flexible Graphite 1Cr13/Flexible Graphite SFB-2 08軟鋼 08 Soft Steal F304 F316 F304L F316L	柔性石墨增強柔性石墨 Flexible Graphite Enhanced Flexible Graphite SFB/260 SFP/260 PTFE	≤425	水蒸汽油品 Water Steam Petroleum Products
WC1	38CrMoAl 25Cr2MoV				≤425
WC6					≤540
WC9					≤570
C5 C12					≤540
CF8	F304				≤200	硝酸醋酸尿素 Nitric acid Acetic acid
CF8M	F316
CF3	F304L
CF3M	F316L

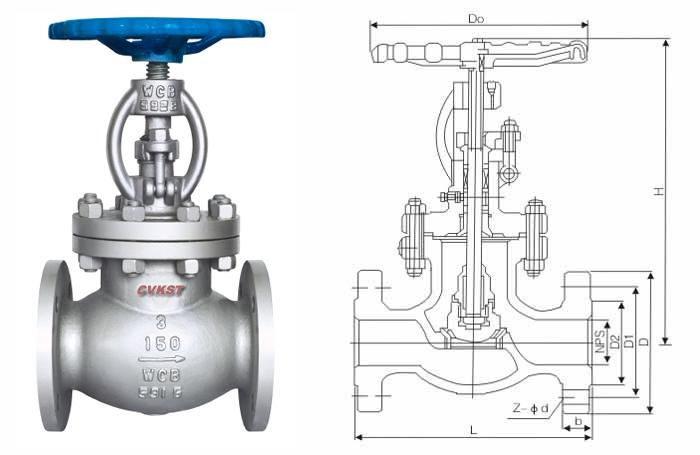

八、凱斯特牌J41W-150Lb美標截止閥主要外形尺寸：

DN		150Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
15	1/2	108	89	60.5	35	11.2	4-16	241	100	6.9
20	3/4	117	98	69.9	43	12.7	4-16	241	100	9.8
25	1	127	108	79.2	51	14.2	4-16	242	125	13.5
32	11/4	140	117	89	63	16	4-16	280	160	19.5
40	11/2	165	127	98.6	73	17.5	4-16	286	160	28.5
50	2	203	152	120.7	92	19	4-19	368	200	18
65	21/2	216	178	139.7	105	22.4	4-19	387	200	30
80	3	241	190	152.4	127	24	4-19	411	250	41
100	4	292	229	190.5	157	24	4-19	454	250	64
125	5	356	254	216.0	186	24	8-22.5	455	350	86
150	6	406	279	241.3	216	25.4	8-22.5	541	350	113
200	8	495	343	298.5	270	28.4	8-22.5	651	450	178
250	10	622	406	362.0	324	30.2	12-25.4	800	450	270
300	12	698	483	431.8	381	32	12-25.4	1231	600	350
350	14	787	533	476.3	413	35	12-29	1450	600	460
400	16	914	597	539.8	470	36.6	26-29	1645	600	590

主要尺寸和重量

DN		300Lb 凸面法蘭（RF) 主要尺寸Dimensions（mm）								重量 Weight
15	1/2	152	95	66.5	35	14.2	4-16	241	140	7.7
20	3/4	178	117	82.5	43	16	4-19	241	140	11.3
25	1	203	123	89	51	17.5	4-19	283	160	16.8
32	11/4	216	133	98.5	63	19	4-19	320	200	21.2
40	11/2	229	155	114.3	73	20.6	4-22.5	322	200	32.6
50	2	267	165	127	92	22.4	8-19	399	200	25
65	21/2	292	190	149.4	105	25.4	8-22.5	438	250	30
80	3	318	210	168.1	127	28.4	8-22.5	464	280	35
100	4	356	254	200.2	157	31.8	8-22.5	565	350	56
125	5	400	279	235	186	35	8-22.5	614	350	96
150	6	444	318	269.7	216	36.6	12-25.4	717	400	120
200	8	559	381	330.2	270	41.2	12-25.4	930	500	212
250	10	622	444	387.4	324	47.8	16-28.5	1012	550	330
300	12	711	521	450.8	381	50.8	16-32	1231	600	472
350	14	762	584	514.4	413	54	20-32	1450	600	715
400	16	864	648	571.5	470	57.2	20-35	1645	600	920

主要尺寸和重量

DN		600Lb 凸面法蘭（RF）主要尺寸Dimensions（mm）								重量 Weight
mm	in	L	D	D1	D2	b	n-φd	H	D0	重量 Weight
15	1/2	165	95	66.5	35	14.5	4-16	285	100	7.8
20	3/4	190	117	82.5	43	16	4-19	285	125	12.5
25	1	216	124	89	51	17.5	4-19	313	160	17.5
32	11/4	229	133	98.5	63	21	4-19	328	160	23.5
40	11/2	241	156	114.3	73	22.5	4-22.5	365	180	38.5
50	2	292	165	127	92	33	8-19	444	200	35
65	21/2	330	190	149.4	105	36	8-22.5	483	250	50
80	3	356	210	168.1	127	39	8-22.5	533	250	60
100	4	432	273	216	157	45	8-25.4	622	350	110
125	5	508	330	266.7	186	52	8-28.5	750	350	200
150	6	559	356	292.1	216	55	12-28.5	800	450	230
200	8	660	419	349.3	270	63	12-32	927	500	410
250	10	787	508	431.8	324	71	16-35	1257	600	625
300	12	838	559	489	381	74	20-35	1468	680	860

訂貨須知：
一、①J41W-150Lb美標截止閥產品名稱與型號②J41W-150Lb美標截止閥口徑③J41W-150Lb美標截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定凱斯特公司的J41W-150Lb美標截止閥型號，請按J41W-150Lb美標截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
