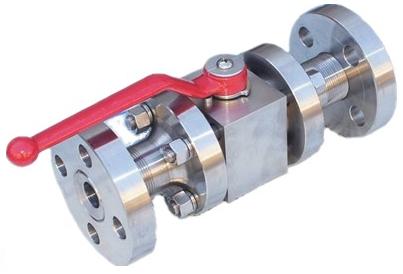

一、產品[Q41N/H三段式高壓法蘭球閥]的詳細資料：
產品名稱：三段式高壓法蘭球閥
產品特點：1、本產品所有部件均為鍛件。2、采用下裝式閥桿，設置倒密封結構，確保填料處可靠密封及防止閥桿脫出。3、采用鑲嵌式閥座。閥座背后設置O型圈，確保介質不外漏。
二、產品性能規范：
公稱壓力PN 16 32 MPa
強度試驗壓力PT 24 48 MPa
低壓密封試驗力 0.6 MPa
高壓密封試驗力 17.6 35.2 MPa
適用介質 水、油品、蒸汽
適用溫度 -40～80℃ 應用規范 公稱壓力：16-32MPa 適用溫度：-20～232℃～350℃ 焊接類型：對焊（BW）、承插焊（SW）三段式高壓法蘭球閥,高壓法蘭球閥,三段式法蘭球閥。
三、Q41N/H三段式高壓法蘭球閥主要零件材料：
|
型號 |
零件名稱 |
|||
|
閥體 |
球體、閥桿 |
密封圈 |
填料 |
|
|
Q41N型碳鋼類 |
碳素銅鑄件或鑄件 |
2GrL3 |
增強聚四氟乙烯 |
聚四氟乙烯 |
|
Q41N型P類 |
鉻鎳鈦不銹鋼鑄件或鍛件 |
鉻鎳鈦不銹鋼 |
||
|
Q41N型R類 |
鉻鎳鉬鈦不銹鋼或鍛體 |
鉻鎳鉬鈦不銹鋼 |
||
四、Q41F/H三段式高壓法蘭球閥主要尺寸：
|
公稱壓力：PN6.0MPa、PN22.0MPa |
|||||||||
|
公稱通徑DN/mm |
尺寸/mm |
||||||||
|
L |
D |
D1 |
D2 |
b |
Z-Φd |
M |
H |
L0 |
|
|
10 |
210 |
95 |
60 |
18 |
20 |
3-Φ18 |
M24×2 |
77 |
220 |
|
15 |
230 |
95 |
60 |
20 |
20 |
3-Φ18 |
M24×2 |
85 |
220 |
|
25 |
260 |
105 |
68 |
28 |
20 |
3-Φ18 |
M33×2 |
100 |
250 |
|
32 |
300 |
115 |
80 |
38 |
25 |
4-Φ18 |
M42×2 |
120 |
300 |
|
40 |
350 |
125 |
90 |
48 |
28 |
6-Φ26 |
M52×2 |
150 |
400 |
|
50 |
400 |
165 |
115 |
61 |
32 |
6-Φ26 |
M64×3 |
165 |
400 |
|
65 |
490 |
200 |
145 |
75 |
40 |
6-Φ29 |
M80×3 |
180 |
500 |
|
80 |
580 |
225 |
170 |
94 |
50 |
6-Φ33 |
M100×3 |
200 |
600 |
|
100 |
620 |
260 |
195 |
115 |
60 |
6-Φ36 |
M125×4 |
245 |
800 |
|
125 |
750 |
300 |
235 |
146 |
75 |
8-Φ39 |
M155×4 |
270 |
850 |
|
150 |
800 |
330 |
255 |
163 |
78 |
8-Φ42 |
M175×4 |
300 |
850 |
|
200 |
850 |
400 |
315 |
193 |
90 |
8-Φ48 |
M215×6 |
400 |
900 |
|
公稱壓力：PN32.0MPa |
|||||||||
|
10 |
210 |
95 |
60 |
18 |
20 |
3-Φ18 |
M24×2 |
77 |
220 |
|
15 |
230 |
105 |
68 |
20 |
20 |
3-Φ18 |
M33×2 |
85 |
220 |
|
25 |
260 |
115 |
80 |
28 |
25 |
4-Φ18 |
M42×2 |
100 |
250 |
|
32 |
300 |
125 |
90 |
38 |
28 |
6-Φ26 |
M52×2 |
120 |
300 |
|
40 |
350 |
165 |
115 |
48 |
32 |
6-Φ26 |
M64×2 |
150 |
400 |
|
50 |
400 |
200 |
145 |
61 |
40 |
6-Φ29 |
M80×2 |
165 |
400 |
|
65 |
490 |
225 |
170 |
75 |
50 |
6-Φ33 |
M100×2 |
180 |
500 |
|
80 |
580 |
260 |
195 |
94 |
60 |
6-Φ36 |
M125×2 |
200 |
600 |
|
100 |
620 |
300 |
235 |
115 |
75 |
8-Φ39 |
M155×2 |
245 |
800 |
|
125 |
750 |
330 |
255 |
146 |
78 |
8-Φ42 |
M175×2 |
270 |
800 |
|
150 |
800 |
400 |
315 |
163 |
90 |
8-Φ48 |
M215×2 |
300 |
850 |
|
200 |
850 |
480 |
380 |
193 |
120 |
8-Φ60 |
M265×2 |
400 |
900 |
訂貨須知：
一、①三段式高壓法蘭球閥產品名稱與型號②三段式高壓法蘭球閥口徑③三段式高壓法蘭球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定的三段式高壓法蘭球閥型號，請按三段式高壓法蘭球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的凱斯特閥門專家為您審核把關。
