一、產品[J941H/Y電動截止閥]的詳細資料：
產品名稱：電動截止閥
產品型號：J941H/Y
產品簡介：J941H/Y電動截止閥由截止閥與Z型多回轉電動執行器組成，有開關型、調節型兩種，工作電壓一般為380VAC,另外需要?jiǎng)e的電壓可以定制。電動截止閥適用于公稱壓力PN1．6～16MPa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
|
公稱壓力
|
1.6
|
2.5
|
4.0
|
6.4
|
10.0
|
16.0
|
|
|
試驗壓力（MPa）
|
殼體強度試驗
|
2.4
|
3.8
|
6.0
|
9.6
|
15
|
24
|
|
上密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
|
|
密封試驗
|
1.8
|
2.8
|
4.4
|
7.0
|
11
|
18
|
|
|
產品類型
|
適用介質
|
適用溫度（℃）
|
|
J41HY-C型
J941HY-C型 |
水、蒸汽、油品
|
≤425℃
|
|
≤450℃
|
||
|
J41W-P型
J941W-P型 |
硝酸類
|
≤2000℃
|
|
J41W-R型
J941W-R型 |
醋酸類
|
≤200℃
|
|
J41Y-I型
J941Y-I型 |
水、蒸汽、油品
|
≤550℃
|
|
產品類別
|
零件名稱
|
|||||||
|
閥體 閥蓋
|
閥桿
|
閥瓣
|
密封面
|
閥桿螺母
|
填料
|
緊固件
|
手輪
|
|
|
J41HY-C型
J941HY-C型 |
25、WCB
|
鉻不銹鋼
|
2Cr13
25 |
H：不銹鋼
Y：鈷基硬 質合金剛 |
鋁青銅
|
柔性
石墨 |
優質碳鋼
|
可鍛鑄鐵
|
|
J41W-P型
J941W-P型 |
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
鉻鎳鈦鋼
|
不銹鋼
|
|||
|
J41W-R型
J941W-R型 |
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
鉻鎳鉬鈦鋼
|
不銹鋼
|
|||
|
J41Y-I型
J941Y-I型 |
鉻鉬鋼
|
鉻鉬鋼
|
鈷基硬質
合金鋼 |
鈷基硬質合金鋼
|
合金鋼
|
|||

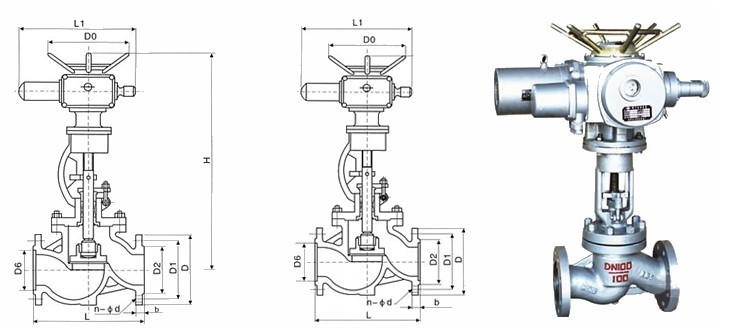

五、J941H電動截止閥主要連接尺寸及重量：
|
公稱壓力 PN(MPa)
|
公稱通徑 DN(mm)
|
標準值
|
參考值
|
||||||||||
|
L
|
D
|
D1
|
n2
|
D6
|
b
|
f
|
f1
|
Z-φd
|
L1
|
H
|
質量
|
||
|
1．6
|
50
|
230
|
160
|
125
|
100
|
|
16
|
3
|
|
4-φ18
|
590
|
645
|
48
|
|
65
|
290
|
180
|
145
|
120
|
|
18
|
3
|
|
4-φ18
|
590
|
690
|
60
|
|
|
80
|
310
|
195
|
160
|
135
|
|
20
|
3
|
|
8-φ18
|
590
|
715
|
65
|
|
|
100
|
350
|
215
|
180
|
155
|
|
20
|
3
|
|
8-φ18
|
590
|
770
|
71
|
|
|
125
|
400
|
254
|
210
|
185
|
|
22
|
3
|
|
8-φ18
|
590
|
780
|
119
|
|
|
150
|
480
|
280
|
240
|
210
|
|
24
|
3
|
|
8-φ23
|
590
|
810
|
210
|
|
|
200
|
600
|
335
|
295
|
265
|
|
26
|
3
|
|
12-φ23
|
810
|
967
|
320
|
|
|
250
|
622
|
405
|
355
|
320
|
|
30
|
3
|
|
12-φ25
|
810
|
1143
|
550
|
|
|
300
|
698
|
460
|
410
|
375
|
|
30
|
4
|
|
12-φ25
|
830
|
1292
|
785
|
|
|
2.5
|
50
|
230
|
160
|
125
|
100
|
|
20
|
3
|
|
4-φ18
|
590
|
645
|
50
|
|
65
|
290
|
180
|
145
|
120
|
|
22
|
3
|
|
8-φ18
|
590
|
690
|
65
|
|
|
80
|
310
|
195
|
160
|
135
|
|
22
|
3
|
|
8-φ18
|
590
|
715
|
67
|
|
|
100
|
350
|
230
|
190
|
160
|
|
24
|
3
|
|
8-φ23
|
590
|
770
|
73
|
|
|
125
|
400
|
270
|
220
|
188
|
|
28
|
3
|
|
8-φ25
|
590
|
780
|
127
|
|
|
150
|
480
|
300
|
250
|
218
|
|
30
|
3
|
|
8-φ25
|
810
|
810
|
215
|
|
|
200
|
600
|
360
|
310
|
278
|
|
34
|
3
|
|
12-φ25
|
810
|
967
|
322
|
|
|
250
|
622
|
425
|
370
|
332
|
|
36
|
3
|
|
12-φ30
|
830
|
1143
|
585
|
|
|
300
|
698
|
485
|
430
|
390
|
|
40
|
4
|
|
16-φ30
|
830
|
1292
|
795
|
|
|
4．0
|
50
|
230
|
160
|
125
|
100
|
88
|
20
|
3
|
4
|
4-φ18
|
590
|
645
|
61
|
|
65
|
290
|
180
|
145
|
120
|
110
|
22
|
3
|
4
|
8-φ18
|
590
|
690
|
75
|
|
|
80
|
310
|
195
|
160
|
135
|
121
|
22
|
3
|
4
|
8-φ18
|
590
|
715
|
84
|
|
|
100
|
350
|
230
|
190
|
160
|
150
|
24
|
3
|
4．5
|
8-φ23
|
590
|
770
|
101
|
|
|
125
|
400
|
270
|
220
|
188
|
176
|
28
|
3
|
4．5
|
8-φ25
|
810
|
782
|
207
|
|
|
150
|
480
|
300
|
250
|
218
|
204
|
30
|
3
|
4．5
|
8-φ25
|
810
|
875
|
226
|
|
|
200
|
600
|
375
|
320
|
282
|
260
|
38
|
3
|
4．5
|
12-φ30
|
810
|
1160
|
399
|
|
|
6．4
|
50
|
300
|
175
|
135
|
105
|
88
|
26
|
3
|
4
|
4-φ23
|
590
|
710
|
64
|
|
65
|
340
|
200
|
160
|
130
|
110
|
28
|
3
|
4
|
8-φ23
|
590
|
750
|
77
|
|
|
80
|
380
|
210
|
170
|
140
|
121
|
30
|
3
|
4
|
8-φ23
|
590
|
785
|
86
|
|
|
100
|
430
|
250
|
200
|
168
|
150
|
32
|
3
|
4．5
|
8-φ25
|
810
|
837
|
171
|
|
|
125
|
500
|
295
|
240
|
202
|
176
|
36
|
3
|
4．5
|
8-φ30
|
810
|
1031
|
243
|
|
|
150
|
550
|
340
|
280
|
240
|
204
|
38
|
3
|
4．5
|
8-φ34
|
830
|
1066
|
296
|
|
|
200
|
650
|
405
|
345
|
300
|
260
|
44
|
3
|
4．5
|
12-φ34
|
830
|
1213
|
420
|
|
|
10．0
|
50
|
300
|
195
|
145
|
112
|
88
|
28
|
3
|
4
|
4-φ25
|
590
|
714
|
81
|
|
65
|
340
|
220
|
170
|
138
|
110
|
32
|
3
|
4
|
8-φ25
|
590
|
734
|
102
|
|
|
80
|
380
|
230
|
180
|
148
|
121
|
34
|
3
|
4
|
8-φ30
|
810
|
847
|
175
|
|
|
100
|
430
|
265
|
210
|
172
|
150
|
38
|
3
|
4．5
|
8-φ30
|
810
|
950
|
194
|
|
|
125
|
500
|
310
|
250
|
210
|
176
|
42
|
3
|
4．5
|
8-φ34
|
830
|
1141
|
285
|
|
|
150
|
550
|
350
|
290
|
250
|
204
|
46
|
3
|
4．5
|
12-φ34
|
830
|
1240
|
450
|
|
|
200
|
650
|
430
|
360
|
312
|
260
|
54
|
3
|
4．5
|
12-φ4l
|
830
|
1425
|
850
|
|
