減壓閥系列
YB43X固定比例式減壓閥
    • 產品型號:
    • YB43X
    • 產品口徑:
    • 25-200mm
    • 產品壓力:
    • 1.0-1.6Mpa
    • 產品材質:
    • 鑄鐵 鑄鋼 不銹鋼
產品說明
  • 一、產品[固定比比例式減壓閥]的詳細資料:

    產品型號:YB43X

    產品名稱:固定比比例式減壓閥 固定比比例式減壓閥,比例式減壓閥,減壓閥

    產品特點:比例式減壓閥,外形美觀,質量可靠,比例準確,工作平穩,既減動壓也減靜壓。 該閥利用閥體內部活塞兩端不同載面積產生的壓力差,改變閥后的壓力,達到減壓目的。比例式減壓閥的減壓比例是:2∶1,3∶1,4∶1,3∶2,5∶2等,亦可根據要求設計特殊比例的減壓閥。 該閥門利用閥體內部活塞兩端截要積不同產生的壓力差,改變閥后的壓力達到減壓的目的,比例準確,工作平穩,壽命長,適用溫度高,即可減動壓,又可減靜壓,水平、垂直安裝均可。

    比例式減壓閥的工作原理:在進口壓力P1的作用下,浮動活塞被推開,介質通過。由于活塞兩端截面積不同而造成的壓力差改變了閥后的壓力,也就是在管路有壓力的情況下,活塞兩端的面積比構成了閥前與閥后的壓力比。無論閥前壓力如何變化,閥后靜壓及動壓按比例可減至相應的壓力值。

    二、主要技術參數和性能指標:
    型號
    YB13X-16T
    Y43BX-16T
    連接方式
    內螺紋
    法蘭
    適用介質
    水、氣
    適用溫度
    ≤90℃
    額定工作壓力
    1.6MPa
    壓力誤差
    ±2.5%
    最小開啟壓力
    2:1
    0.2MPa
    3:1
    0.3MPa

    三、主要零件材料:

    零件名稱
    材料
    閥體
    青銅或不銹鋼
    活塞
    進口壓蓋
    出口壓蓋

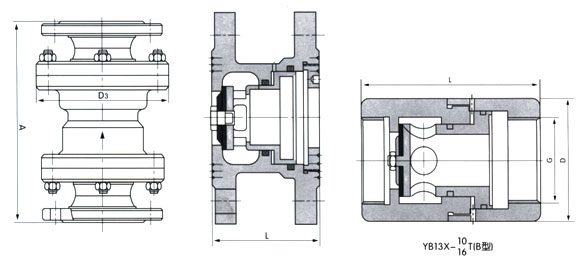

    四、凱斯特牌YB43X固定比例式減壓閥外形尺寸:

    公稱通徑
    DN lmml
    A
    D3
    25
    232
    115/125
    32
    246
    140/150
    40
    256
    150/155
    50
    270
    165/175
    65
    306
    185/200
    80
    320
    210/230
    100
    340
    240/265
    125
    400
    275/300
    150
    429
    310/350
    200
    358
    355/400
    五、凱斯特牌YB43X固定比例式減壓閥外形尺寸:
    型號
    公稱壓力PN(MPa)
    公稱通徑
    DN(mm)
    L
    YB43X-10T
    (B型)
    1.0
    50
    85
    65
    102
    80
    122
    100
    140
    125
    160
    150
    178
    200
    230
    YB43x-16T
    (B型)
    1.6
    50
    85
    65
    102
    80
    122
    100
    140
    125
    160
    150
    178
    200
    230
    六、凱斯特牌YB43X固定比例式減壓閥外形尺寸:
    公稱通徑
    尺 寸
    DN Imm)
    C
    L
    D
    15
    1/2″
    80
    50
    20
    3/4″
    80
    50
    25
    1″
    90
    54
    32
    11/4″
    100
    60
    40
    11/2″
    110
    68
    50
    2″
    120
    80

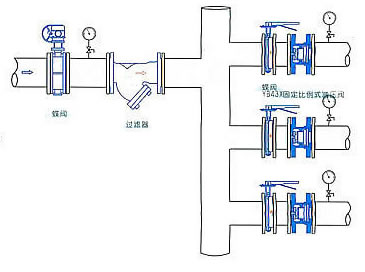

    實例:

    訂貨須知:
    一、①YB43X固定比例式減壓閥產品名稱與型號②YB43X固定比例式減壓閥口徑③YB43X固定比例式減壓閥是否帶附件以便我們的為您正確選型。
    二、若已經由設計單位選定的YB43X固定比例式減壓閥型號,請按YB43X固定比例式減壓閥型號直接向我司銷售部訂購。
    三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的凱斯特閥門專家為您審核把關。
    感謝您訪問我們的網站【http://tbhrg.cn】,如有任何疑問.您可以致電給我們,我們一定會盡心盡力為您提供優質的服務。
