放料閥
SFL、XFL手動放料閥
    • 產品型號:
    • SFL、XFL手動放料閥
    • 產品口徑:
    • 25-200mm
    • 產品壓力:
    • 1.0-6.4Mpa
    • 產品材質:
    • 碳鋼 不銹鋼
產品說明

  • 一、SFL、XFL手動放料閥詳細資料:

     型號：SFL  XFL
    公稱通徑：DN25-200
    壓力等級：PN1.6-4.0MPa
    材質：碳鋼、不銹鋼    放    料閥主要用于反映器，儲罐和其他容器的底部排料，借助于閥門底部法蘭焊接于儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，并提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質沖刷、腐蝕，并對密封圈進行特種處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、制藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧復位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。

     二、SFL、XFL手動放料閥性能與用途
    本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
    結構與原理:
    該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥桿, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘?shù)攘慵M成，手輪順轉, 閥門關閉,閥桿向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥桿向下轉動, 此閥為下展閥

    三、SFL、XFL手動放料閥性能參數
    工作壓力1.6Mpa
    工作介質為水, 油液體, 酸堿等
    工作溫度為<=175 o C. 不銹鋼<=320 o C 碳鋼

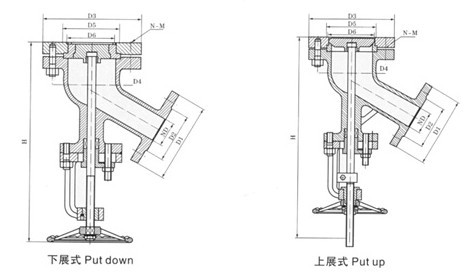

    四、SFL、XFL手動放料閥結構圖:

    五、SFL、XFL手動放料閥主要零件材質
    零件名稱
    ZG1Cr18Ni9Ti系列
    ZG00Cr18Ni10系列
    ZG1Cr18Ni12MO 2 Ti系列
    ZG00Cr17Ni14MO 2 系列
    WCB系列
    閥體/閥蓋
    ZG1Cr18Ni9Ti
    ZG00Cr18Ni10
    ZG1Cr18Ni12MO 2 Ti
    ZG00Cr17Ni14MO 2
    WCB
    閥桿
    ZG1Cr18Ni9Ti
    ZG00Cr18Ni10
    ZG1Cr18Ni12MO 2 Ti
    ZG00Cr17Ni14MO 2
    WCB
    閥瓣
    ZG1Cr18Ni9Ti
    ZG00Cr18Ni10
    ZG1Cr18Ni12MO 2 Ti
    ZG00Cr17Ni14MO 2
    WCB
    墊片
    304+PTFE
    304L+PTFE
    316+PTFE
    316L+PTFE
    石墨+304
    螺柱
    1Cr17Ni2
    1Cr17Ni2
    1Cr17Ni2
    1Cr17Ni2
    35CrMoA
    螺母
    1Cr18Ni9Ti
    1Cr18Ni9Ti
    1Cr18Ni9Ti
    1Cr18Ni9Ti
    45
    六、SFL上展式放料閥連接尺寸
    DN
    上法蘭
    上法蘭
    下法蘭
    密封座
    D1
    D2
    D3
    D4
    D5
    D6
    25
    115
    80
    115
    85
    -
    -
    32
    135
    100
    135
    100
    -
    -
    40
    145
    110
    145
    110
    80
    60
    50
    165
    125
    160
    125
    85
    70
    65
    180
    145
    180
    145
    130
    85
    80
    195
    160
    195
    160
    135
    95
    100
    215
    180
    215
    180
    160
    130
    125
    245
    210
    245
    210
    160
    140
    150
    280
    240
    280
    240
    185
    165
    200
    335
    295
    335
    295
    /
    /
    七、XFL下展式放料閥連接尺寸
    DN
    上法蘭
    上法蘭
    下法蘭
    密封座
    D1
    D2
    D3
    D4
    D5
    D6
    25
    115
    85
    135
    100
    70
    40
    32
    135
    100
    145
    110
    75
    55
    40
    145
    110
    160
    125
    100
    65
    50
    165
    125
    180
    145
    85
    70
    65
    180
    145
    195
    160
    135
    90
    80
    195
    160
    215
    180
    155
    130
    100
    215
    180
    245
    210
    195
    135
    125
    245
    210
    280
    245
    180
    145
    150
    280
    240
    335
    295
    210
    185
    200
    335
    295
    405
    355
    /
    /

    訂貨須知：

    ①上展式放料閥下展式放料閥產品名稱與型號

    ②上展式放料閥下展式放料閥口徑

    ③上展式放料閥下展式放料閥是否帶附件以便我們的為您正確選型

    ④上展式放料閥下展式放料閥的使用壓力

    ⑤上展式放料閥下展式放料閥的使用介質的溫度
